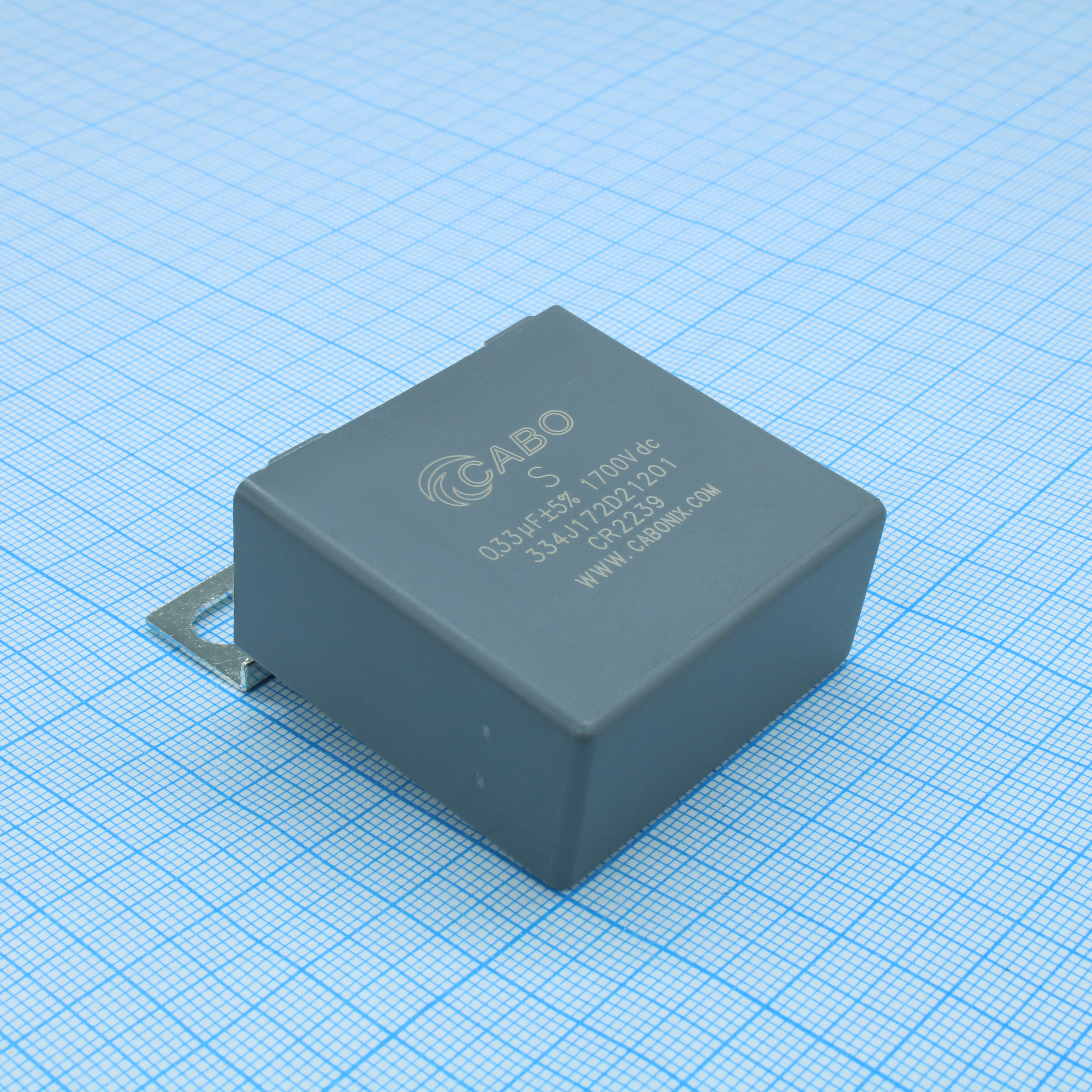

Конденсатор металлоплёночный полипропиленовый снабберный 0.33 мкФ ±5% 1700 В dc 20 А (42 X 20 X 40 мм) шаг выводов 25 мм 85°С
У поставщика
ПроизводительCABO
КатегорияКонденсаторы
У поставщиков
41 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:41 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 236,50 |
| от 9 | 222,24 |
| от 20 | 210,61 |
| от 40 | 201,96 |
| от 80 | 195,52 |
Описание
Снабберный металлоплёночный полипропиленовый конденсатор от CABO. Рассчитан на напряжение 1700 В постоянного тока, ёмкость 0,33 мкФ с точностью ±5% и ток до 20 А. Компонент выполнен в прямоугольном корпусе 42x20x40 мм с шагом выводов 25 мм. Применяется в импульсных источниках питания и силовой электронике для подавления помех и защиты ключей.
Технические характеристики
| Esl | <25nH |
| ESR | <8.5mΩ |
| Тип | IGBT Snubber Capacitor |
| Бренд | CABONIX |
| Dv dt | >1000V/μs |
| Шаг | 25mm |
| Ширина | 20mm |
| Высота | 40mm |
| Длина | 42mm |
| Серия | S series |
| Маркировка | Capacitance, voltage, tolerance, part number, trace code/serial number |
| Корпус | Plastic shell, dry type epoxy resin |
| Упаковка | Cardboard box |
| Напряжение, В | 1700Vdc |
| Высота эксплуатации | <4000m |
| Влажность | 0~90% |
| Тип монтажа | THT |
| Клеммы | 6.3±1mm / 15±1mm |
| Work life | 100,000 Hrs @Un, <70°C |
| Размеры | 42mm x 20mm x 40mm |
| Ёмкость | 0.33μF |
| Артикул | 334J172D21201 |
| Rms current | 20A |
| Режим охлаждения | Natural cooling |
| Интенсивность отказов | <50FIT |
| Производитель | CABO Electronics (FOSHAN) LIMITED |
| Pulse current | 330A |
| Ном. напряжение | 1700Vdc |
| Quality grades | Automotive grade, Military grade, Medical grade, Aerospace grade |
| Соотв. RoHS | Да |
| Код допуска | J |
| Fire resistance | UL 94 V-0 |
| Installing range | 21-29mm (M6) |
| Protection level | P0 |
| Уплотнительный материал | Epoxy resin (Dry type) |
| Dielectric medium | Metallized PP film, self-healing |
| Коэффициент рассеяния | Tan θ <0.0008 @10kHz |
| Материал корпуса | Plastic shell |
| Стандарт | IEC61071-1/2, IEC60664-1:2007, UL94, CABO standard |
| Примечание | 1700Vdc 0.33uF ±5% e:25mm |
| Допуск емкости | ±5% (J) |
| Сопр. изоляции | Ri x C >5000s |
| Test voltage terminals | 2550Vdc 10s |
| Тип упаковки | Bulk (россыпь) |
| Диап. раб. темп. | -40~+85°C |
| 100 percent tested before delivery | Да |
