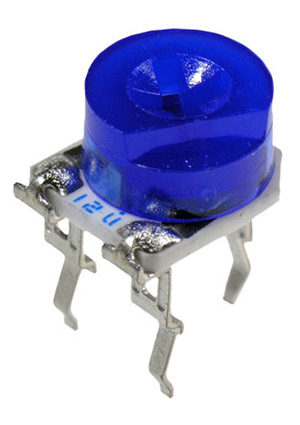

Потенциометр 3306F-1-105
У поставщика
У поставщиков
382 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:382 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,53 |
| от 20 | 32,53 |
| от 40 | 31,14 |
| от 80 | 29,15 |
| от 200 | 26,91 |
Описание
Потенциометр 3306F-1-105 от Bourns — это подстроечный резистор в корпусе 3006. Выводной монтаж и импортное исполнение обеспечивают надежную фиксацию на плате. Применяется для точной настройки параметров в промышленной автоматике и блоках питания.
Технические характеристики
| Особенности | Импорт |
| Модель | 3306F-1-105 |
| Серия | 3306 |
| Напряжение, В | 100 |
| Тип монтажа | Выводной |
| Корпус | 3006 |
| Срок службы под нагрузкой | 1,000 hours 0.2W @ 70°C (5% ΔTR) |
| Упаковка | 300 pcs. per bag |
| Клеммы | Solderable pins |
| Размеры | 3306F: Ширина: 3.51 mm; Высота: 2.50 ± 0.18 mm; Длина: 7.62 ± 0.76 mm; 3306K: Ширина: 3.51 mm; Высота: 2.50 ± 0.51 mm; Длина: 7.62 ± 0.76 mm; 3306P: Ширина: 3.51 mm; Высота: 2.50 ± 0.51 mm; Длина: 7.62 ± 0.76 mm; 3306W: Ширина: 5.0 ± 0.51 mm; Высота: 2.50 ± 0.51 mm; Длина: 8.10 ± 0.51 mm; Top adjust: Ширина: 6.88 ± 0.25 mm; Высота: 3.4 ± 0.15 mm; Длина: 6.88 ± 0.25 mm; Side adjust: Ширина: 6.88 ± 0.25 mm; Высота: 3.4 ± 0.15 mm; Длина: 6.88 ± 0.25 mm |
| Pwb layout | Style f: Шаг выводов: 5.0 ± 0.18 mm; Hole spacing: 2.50 ± 0.18 mm; Диаметр отверстия: 1.0 ± 0.10 mm; Styles k p w: Шаг выводов: 7.62 ± 0.76 mm; Hole spacing: 2.50 ± 0.18 mm; Диаметр отверстия: 1.0 ± 0.10 mm |
| Сопротивление | 1,000,000 Ohms |
| Описание | 6 mm Round Trimming Potentiometer |
| Ном. мощность | 0.2W @ 70°C |
| Stop strength | 6.5 oz-in. min. |
| Соотв. RoHS | Да |
| Adjustment tool | H-90 |
| Код сопротивления | 105 |
| Adjustment style | Front and top adjust styles |
| Aqueous cleaning | not recommended |
| Mechanical angle | 260° ±20° |
| Torque operating | 4.5 oz-in. max. |
| Темп. диапазон | -25°C to +100°C |
| Допуск сопротивления | ±25% std. |
| Темп. коэф. | ±250 ppm/°C |
| Absolute minimum resistance | 2% max. (≤2K = 30 ohms) |
| Вариация контактного сопротивления | 3% max. |
