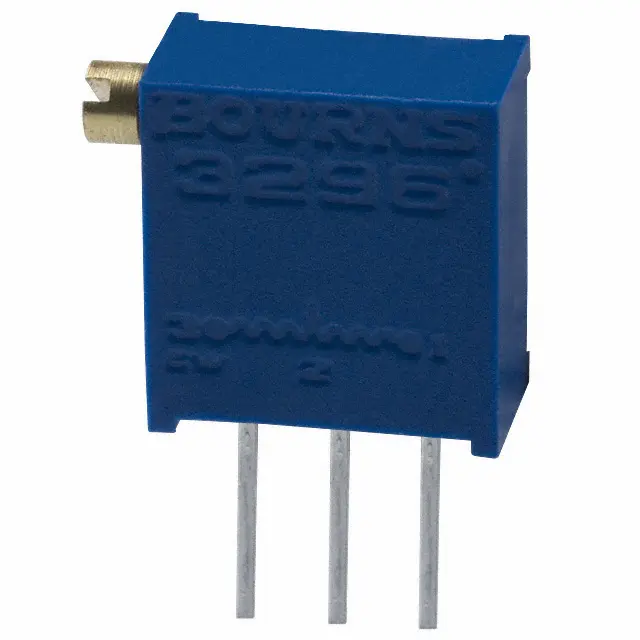

Потенциометр многооборотный керметный 1кОм 0.5Вт PC PIN
У поставщика
У поставщиков
576 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:545 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 81,64 |
| от 26 | 75,65 |
| от 50 | 70,76 |
| от 150 | 67,10 |
| от 250 | 64,38 |
Склад 12
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,19 |
| от 15 | 83,52 |
| от 150 | 74,77 |
Описание
Потенциометр многооборотный керметный от Bourns. Сопротивление 1 кОм, мощность 0,5 Вт, допуск 10%. Выполнен в корпусе для монтажа в отверстия с выводами PC PIN. Подходит для точной подстройки параметров в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Сопротивление | 1kOhm |
| Сопротивление | 1 |
| Корпус | 3/8 inch square Trimpot |
| Монтаж | Выводной |
| RoHS | Соответствует |
| Тип | trimmer_potentiometer |
| Модель | 3296X-1-102LF |
| Удар | 100G |
| Ширина | 12.70 mm (reference) |
| Высота | 8.89 mm |
| Момент | 3.0 oz-in max |
| Вес | 0.03 oz |
| Влажность | MIL-STD-202 Method 103 96 hours |
| Без свинца | yes (RoHS compliant) |
| Срок службы под нагрузкой | 1000 hours at 0.5W at 70°C |
| Упаковка | tube standard (50 pcs), tape and reel available |
| Шаг выводов | 2.54 mm |
| Pin style | PC pin |
| Seal test | 85°C Fluorinert |
| Клеммы | solderable pins |
| Вибрация | 20G |
| Размеры | 3/8 square, see drawing |
| Длина вывода | 18 mm |
| Разрешение | infinite |
| Артикул | 3296X-1-102LF |
| Шаг выводов | 2.54mm (0.100 inch) center |
| Выводы | 100% Tin-plated (RoHS compliant) |
| Горючесть | UL 94V-0 |
| Диаметр штыря | 0.51 mm |
| Ном. мощность | 0.5W at 70°C |
| Общая длина | 28.07 mm |
| Wiper position | 50% ±10% actual TR |
| Adjustment tool | H-90 |
| Размеры корпуса | 9.53mm x 6.40mm x 4.83mm (approx) |
| Maximum voltage | 300V |
| Number of turns | 25 |
| Ресурс вращения | 200 cycles |
| Adjustment turns | 25 |
| Mechanical stops | wiper idles |
| Диапазон сопротивлений | 10 ohms to 2 megohms |
| Стандартная упаковка | 50 pcs per tube |
| Покрытие выводов | 100% tin-plated |
| Допуск сопротивления | ±10% |
| Примечание | 1K, 0.5W |
| Adjustability voltage | ±0.01% |
| Сопр. изоляции | 1000MOhm min at 500Vdc |
| Темп. коэф. | ±100 ppm/°C |
| Тип упаковки | Tube (туба) |
| Adjustability resistance | ±0.05% |
| Dielectric strength 70kft | 350Vac |
| Dielectric strength 70k ft | 350 VAC |
| Absolute minimum resistance | 1% or 2 ohms max |
| Диап. раб. темп. | -55°C to +125°C |
| Способ монтажа | печатный |
| Вариация контактного сопротивления | 1% or 3Ohm max |
| Описание (англ.) | Res Cermet Trimmer 1K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.19mm (11.05 X 4.83 X 10.03mm) Pin Thru-Hole |
| Dielectric strength sea level | 900Vac |
| Единица измерения | кОм |
