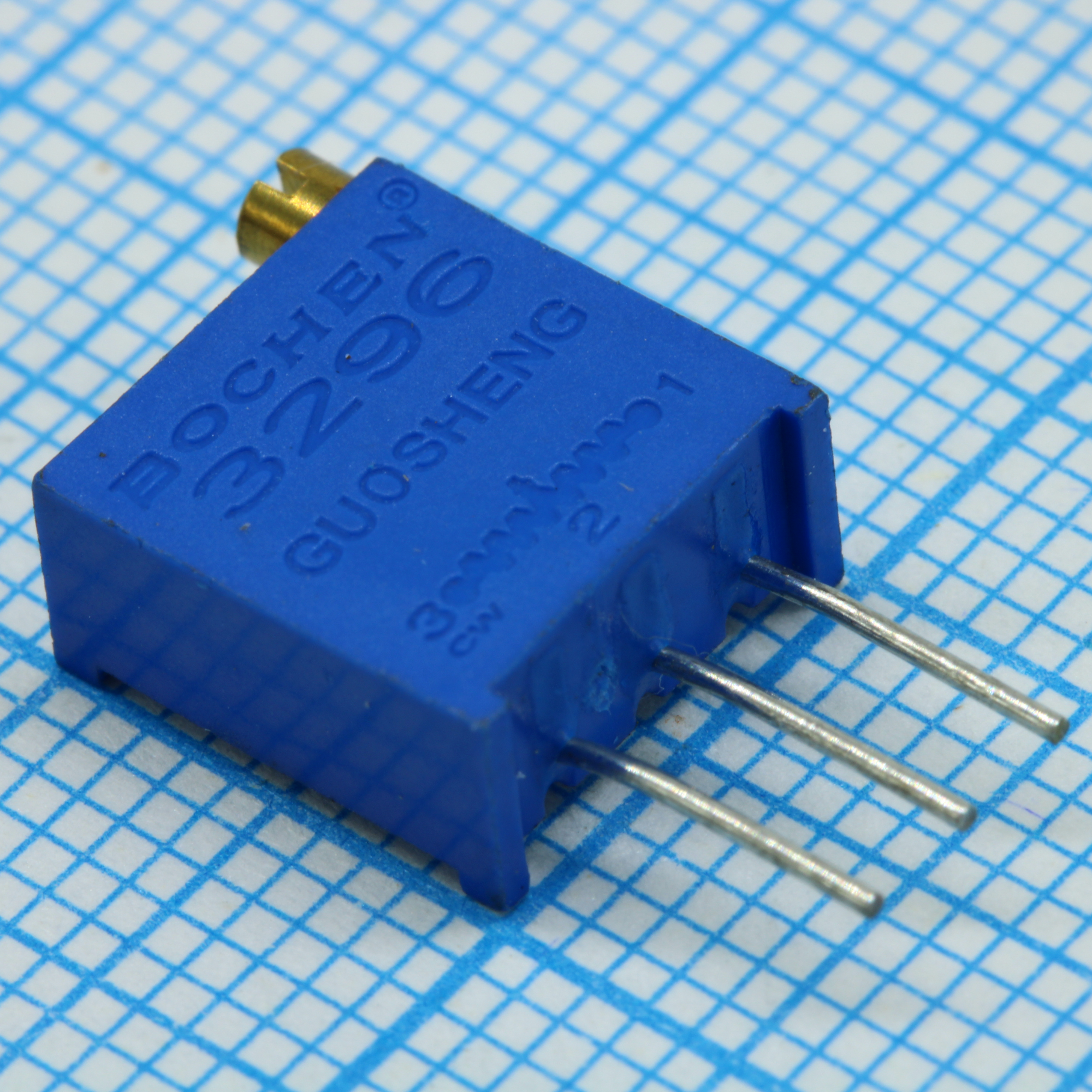

Потенциометр 3296W-1-501
У поставщика
У поставщиков
6 676 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:5 788 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,86 |
| от 288 | 11,97 |
| от 480 | 10,90 |
| от 797 | 10,05 |
| от 1 335 | 9,47 |
Склад 13
В наличии:888 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,33 |
| от 150 | 14,54 |
| от 300 | 13,05 |
| от 550 | 11,90 |
| от 1 050 | 11,07 |
Описание
Потенциометр 3296W-1-501 от Bochen — это подстроечный многооборотный резистор в прямоугольном корпусе. Предназначен для точной настройки сопротивления в цепях постоянного и переменного тока. Модель 3296W отличается компактными размерами и высокой стабильностью параметров. Применяется в блоках питания, измерительном и промышленном оборудовании.
Технические характеристики
| Тип | Cermet Trimmer Potentiometer |
| Корпус | 3296W |
| Тип монтажа | THT |
| Tolerance | ±10% |
| Collision | ΔR≤±1%R (390m/s², 4000 times) |
| Компонент | 3296W-1-501 |
| Допуск | ±10% (customization ±5%) |
| Вибрация | ΔR≤±1%R, ΔUab/Uac≤±2%R (10-500Hz, 0.75mm or 98m/s², 6h) |
| Resistance | 500 Ohms |
| Сопротивление | 500Ω |
| Ном. мощность | 0.5W (300V max) |
| Mounting Type | Through Hole |
| Power (Watts) | 0.5W, 1/2W |
| Clutch torque | ≤36mN·m |
| Adjustment Type | Top Adjustment |
| Number of Turns | 25.0 |
| Пусковой момент | ≤36mN·m |
| Size / Dimension | Rectangular - 0.375" x 0.190" Face (9.53mm x 4.83mm) |
| Climate category | ΔR≤±3%R, R1≥100MΩ |
| Диапазон сопротивлений | 10Ω~5MΩ |
| Steady damp heat | ΔR≤±3%R, R1≥100MΩ |
| Описание | TRIMMER 500 OHM 0.5W PC PIN TOP |
| Termination Style | PC Pins |
| Темп. диапазон | -55°C~+125°C |
| Выдерживаемое напр. | 600V at 101.3kPa, 360V at 8.5kPa |
| Resistive Material | Cermet |
| Terminal resistance | ≤1%R or 2Ω |
| Электрическая стойкость | ΔR≤±3%R (70°C, 0.5W, 1000h) |
| Механическая износостойкость | ΔR≤±3%R (200 cycles) |
| Сопр. изоляции | ≥1GΩ |
| Temperature Coefficient | ±100ppm/°C |
| Темп. коэф. | ±250, ±100ppm/°C |
| Total mechanical travel | 30±2 cycles |
| Effective electrical travel | 30±2 cycles |
| Вариация контактного сопротивления | ≤3%R or 3Ω |
| Environment temperature variation | ΔR≤±2%R, ΔUab/Uac≤±1%R |
