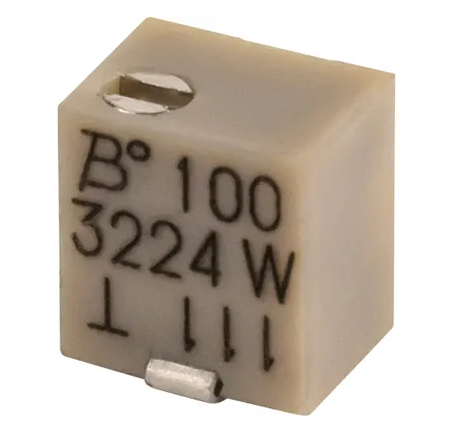

Потенциометр 3224W-1-204E
У поставщика
У поставщиков
1 145 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:645 шт
Срок поставки: до недели
Норм. уп.: 250
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 110,17 |
| от 35 | 103,27 |
| от 69 | 97,78 |
| от 138 | 92,97 |
| от 250 | 89,72 |
Склад 12
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 320 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,55 |
| от 10 | 93,56 |
| от 100 | 87,56 |
Описание
Потенциометр 3224W-1-204E от Bourns — это импортный переменный резистор для точной подстройки. Компонент отличается компактным корпусом и рассчитан на стандартные рабочие напряжения. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | переменные |
| Особенности | Импорт |
| Герметизация | Sealed to withstand board wash |
| Модель | 3224W-1-204E |
| Удар | 100G, TRS +/-1%, VRS +/-1% |
| Стиль | Top Adjust |
| Wiper | 50% (Actual TR) +/-10% |
| Серия | 3224 |
| Момент | 180 g-cm max |
| Вес | 0.01 oz (approx 0.28 g) |
| Маркировка | Manufacturer's code, resistance code and date code |
| Корпус | 4mm square SMD |
| Влажность | MIL-STD 202 Method 106, TRS +/-2%, IR 10Mohm |
| Тип монтажа | SMD |
| Срок службы под нагрузкой | 1000 hours at 85C rated power, TRS 3ohm or 3% (whichever is greater) |
| Упаковка | Tape designator: E; Reel quantity 7in: 250 pcs; Reel quantity 13in: 1000 pcs |
| Seal test | 85C Fluorinert/60 seconds |
| Вибрация | 20G, TRS +/-1%, VRS +/-1% |
| Размеры | 4.00 mm x 5.55 mm x 2.00 mm (typical) |
| Сопротивление | 200k ohms |
| Разрешение | Essentially Infinite |
| Описание | 4 mm SMD Trimpot Trimming Potentiometer |
| Макс. напряжение | 300V |
| Горючесть | UL94V-0 |
| Без галогенов | Да |
| Ном. мощность | 0.25W at 85°C, 0W at 150°C |
| Паяемость | MIL-STD-202 Method 208 |
| Тип клеммы | Gull-wing (likely) |
| Термоудар | 5 cycles, TRS +/-2%, VRS +/-1% |
| Тип компонента | Trimming Potentiometer |
| Соотв. RoHS | Да |
| Adjustment tool | H-91 |
| Adjustment type | Top Adjust |
| Mechanical stop | Wiper idles |
| Adjustment angle | 12 turns nom |
| Adjustment style | Top Adjust |
| Adjustment turns | 12 turns nominal |
| Pushover strength | 1 lb (W, X styles) |
| Темп. диапазон | -65C to +150C |
| Стиль выводов | Gull-wing |
| Rotational cycling | 200 cycles, TRS 3ohm or 3% (whichever is greater) |
| Эл. прочность | 600Vac for 1 minute at sea level |
| Допуск сопротивления | ±10% |
| Сопр. изоляции | 100 megohms min at 500Vdc |
| Темп. коэф. | ±100 ppm/°C |
| Standard resistance range | 10ohm to 2Mohm |
| Сопротивление | 200 |
| Absolute minimum resistance | 1% or 2.0ohm (whichever is greater) |
| Диап. раб. темп. | -65°C to +150°C |
| Вариация контактного сопротивления | 1% or 3 ohms max |
| Единица измерения | кОм |
