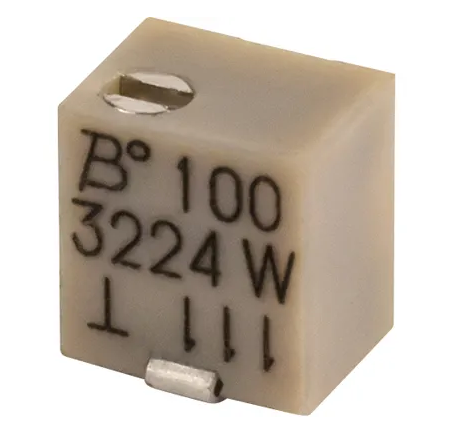

Потенциометр 3224W-1-102E
У поставщика
У поставщиков
2 628 шт.
Норм. уп.: 250
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт117,95 ₽
Сумма353,85 ₽
В наличии70 шт
от 3 штюрлицам и ИП
от 6 — 114,78 ₽ (−3%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии2 558 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 107,29 ₽
3 шт · Склад 2 · 353,85 ₽
Описание
Потенциометр 3224W-1-102E от Bourns — это прецизионный подстроечный резистор импортного производства. Рассчитан на сопротивление 1 кОм, выполнен в миниатюрном корпусе для поверхностного монтажа. Подходит для точной настройки параметров в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | переменные |
| Особенности | Импорт |
| Удар | 100G |
| Герметичность | Да |
| Момент | 180 g-cm max |
| Вес | approx 0.01 oz (0.28 g) |
| Корпус | 4MM SQU SMT |
| Влажность | MIL-STD-202 Method 106 |
| Тип монтажа | SMD |
| Срок службы под нагрузкой | 1000 hours at rated power at 85°C |
| Упаковка | Embossed Tape, 250 pcs/7" reel (standard) |
| Испытание на герметичность | 85°C Fluorinert/60 seconds |
| Допуск, % | 10 |
| Вибрация | 20G |
| Ширина корпуса | 4.00 mm ± 0.20 mm |
| Размеры | 4.8mm x 4.8mm x 2.5mm (approx) |
| Сопротивление | 1000 ohms |
| Разрешение | Essentially infinite |
| Высота корпуса | 2.00 mm ± 0.05 mm |
| Длина корпуса | 5.10 mm ± 0.10 mm |
| Макс. напряжение | 300V |
| Горючесть | UL94V-0 |
| Без галогенов | Да |
| Ном. мощность | 0.25W at 85°C, derated to 0W at 150°C |
| Паяемость | Per MIL-STD-202 Method 208 |
| Термоудар | 5 cycles |
| Соотв. RoHS | Да |
| Тип клемм | Gull-wing |
| Положение движка | 50% ±10% |
| Инструмент регулировки | H-91 |
| Механический упор | Wiper idles |
| Код сопротивления | 102 |
| Угол регулировки | 12 turns nominal |
| Способ регулировки | Top Adjust |
| Число оборотов регулировки | 12 turns nominal |
| Описание | Trimmer Resistors - SMD 1K 10% 4MM SQU SMT MULTITURN |
| Прочность на сдвиг | 1 lb (for W, X styles) |
| Темп. диапазон | -65°C to +150°C |
| Циклическое вращение | 200 cycles |
| Эл. прочность | 600VAC |
| Допуск сопротивления | ±10% |
| Глубина паза регулировки | 0.5 mm |
| Ширина паза регулировки | 0.6 mm |
| Сопр. изоляции | 100 megohms min at 500VDC |
| Темп. коэф. | ±100 ppm/°C |
| Стандартный диапазон сопротивления | 10 to 2 megohms |
| Сопротивление | 1 |
| Абсолютное минимальное сопротивление | 1% or 2Ω |
| Диап. раб. темп. | -65°C to +150°C |
| Вариация контактного сопротивления | 1% или 3 Ом макс |
| Единица измерения | кОм |
