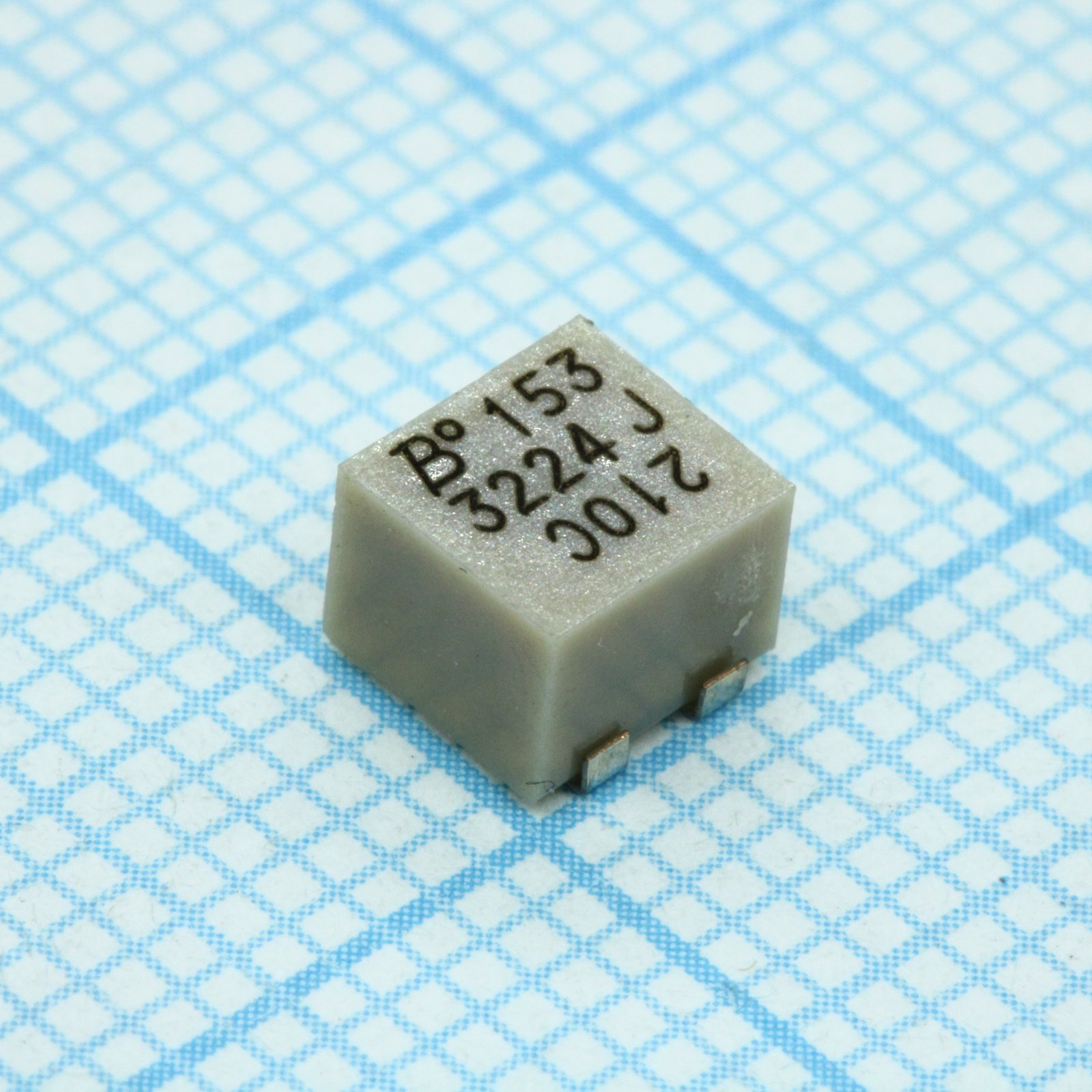

Trimmer 15k ohm 0.25w smd 3224J-1-153E
У поставщика
ПроизводительBourns
КатегорияРзисторы переменные имп. 3224
У поставщиков
1 162 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:650 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 207,00 |
| от 5 | 146,97 |
| от 50 | 138,03 |
Склад 13
В наличии:512 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 197,67 |
| от 11 | 185,32 |
| от 22 | 175,25 |
| от 44 | 167,75 |
| от 88 | 162,17 |
Описание
Подстроечный резистор Bourns на 15 кОм с мощностью 0,25 Вт в миниатюрном SMD-корпусе 4,8×4,8 мм. Компонент рассчитан на напряжение до 300 В, выдерживает температуры от -65 до +150 °C и имеет герметичную конструкцию. Применяется в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Модель | 3224J-1-153E |
| Удар | 100 G TRS +/-1%; VRS +/-1% |
| Стиль | J |
| Wiper | 50% (Actual TR) +/-10% |
| Герметичность | Да |
| Серия | 3224 |
| Момент | 180 g-cm max |
| Вес | 0.01 oz (0.3 g) |
| Корпус | 4mm SMD Trimpot |
| Влажность | MIL-STD 202 Method 106 |
| Тип монтажа | SMD |
| Срок службы под нагрузкой | 85C rated power 1,000 hours |
| Упаковка | 500 pcs./7 inch reel (standard) |
| Seal test | 85°C Fluorinert/60 seconds |
| Допуск, % | 10 |
| Вибрация | 20 G TRS +/-1%; 10-2000 Hz |
| Размеры | 4.8 mm x 4.8 mm x 3.9 mm |
| Сопротивление | 15k ohm |
| Макс. момент | 180 g-cm |
| Описание | 4 mm SMD Trimpot Trimming Potentiometer |
| Макс. напряжение | 300V |
| Выводы | J-hook |
| Макс. напряжение | 300V |
| Горючесть | UL94V-0 |
| Без галогенов | Да |
| Ном. мощность | 0.25W |
| Тип упаковки | J-hook |
| Паяемость | Per MIL-STD-202, Method 208 |
| Термоудар | 5 cycles |
| Соотв. RoHS | Да |
| Тип клемм | J-hook |
| Ном. напряжение | 300V max |
| Wiper position | 50% ±10% |
| Adjustment tool | H-91 (J, G styles) |
| Размеры корпуса | 4.8mm x 4.8mm x 3.9mm |
| Dimensions body | 4.8mm x 4.8mm |
| Mechanical stop | Wiper idles |
| Number of turns | 12 |
| Код сопротивления | 153 |
| Ресурс вращения | 200 cycles |
| Adjustment style | top adjust |
| Adjustment turns | 12 turns nominal |
| Мощн. при 70°C | 0.25W |
| Pushover strength | 4.4 lbs |
| Темп. диапазон | -65°C to +150°C |
| Rotational cycling | 200 cycles |
| Класс горючести | UL94V0 |
| Допуск сопротивления | ±10% |
| Tape and reel quantity | 500 pcs/7 inch reel |
| Absolute min resistance | 1% or 2 ohms |
| Темп. коэф. | ±100 ppm/°C |
| Standard resistance range | 10 ohm to 2 megohm |
| Сопротивление | 15 |
| Диап. раб. темп. | -65°C to +150°C |
| Способ монтажа | SMD |
| Вариация контактного сопротивления | 1% or 3 ohms max |
| Единица измерения | кОм |
