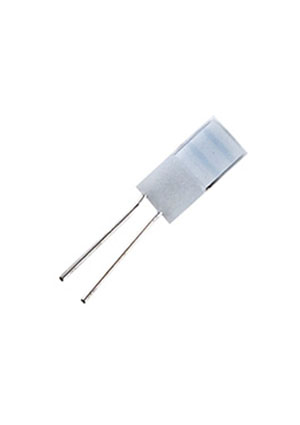

32208771, датчик температуры HDA420 Pt200 -70 +900 гр, 2*4*1.1мм ТК=3770ppm/K
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
160 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:160 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 652,05 |
| от 10 | 625,13 |
Описание
Датчик температуры YAGEO/Nexensos HDA420 на основе платинового терморезистора Pt200. Работает в диапазоне от -40 до +900 °C, имеет малые габариты 2×4×1,1 мм и быстрый отклик. Предназначен для монтажа в отверстия и применяется в промышленной автоматике, высокотемпературных печах и системах контроля нагрева.
Технические характеристики
| Тип | Pt200 RTD temperature sensor |
| Корпус | Plastic bag |
| Тип монтажа | THT (through-hole, optimized for welding/brazing) |
| Тип вывода | Platinum |
| Размеры | Высота: 1.0 ±0.3 mm; Длина: 3.9 ±0.15 mm; Width1: 1.9 ±0.2 mm; Width2: 0.85 ±0.1 mm; Длина вывода: 3.7 ±0.5 mm; Диаметр вывода: 0.25 ±0.02 mm |
| Артикул | 32208771 |
| Self heating | 0.2 K/mW at 0°C |
| Срок хранения | Min. 12 months in original packaging |
| Класс допуска | -40°C to +278°C: ±4.5 K; >+278°C to +900°C: ±1.8% of temperature |
| Ударопрочность | Depends on installation |
| Measuring current | -40°C to 20°C: max 5.0 mA; above 20°C: max 2.8 mA |
| Response time air | t0.5 = 3 s, t0.9 = 11 s (v=2 m/s) |
| Темп. диапазон | -40°C to +900°C (temporary up to +950°C) |
| Nominal resistance | 200 Ω at 0°C |
| Долговременная стабильность | 500 h at +900°C: post test tolerance -40°C to +278°C: ±9 K; >+278°C to +900°C: ±3.6% of temperature |
| Response time water | t0.5 = 0.05 s, t0.9 = 0.17 s (v=0.4 m/s) |
| Вибростойкость | Depends on installation |
| Сопр. изоляции | >100 MΩ at 20°C |
| Темп. коэф. | 3770 ppm/K |
| Environmental conditions | Unhoused for dry environment only; up to 650°C in housings; no reducing atmosphere above 650°C |
| Tensile strength of leads | ≥9 N |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 0.2 |
| Мин. измеряемая температура,С | -70 |
| Макс. измеряемая температура,С | 1000 |
