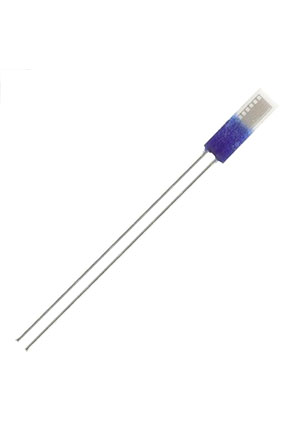

32208723, датчик температуры M310 Pt1000 -70 +500 точность B (=Yageo 5014253 )
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
81 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:81 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 476,10 |
| от 10 | 449,19 |
| от 100 | 439,38 |
Описание
Датчик температуры M310 от YAGEO/Nexensos выполнен на платиновом чувствительном элементе Pt1000. Номинальное сопротивление 1000 Ом, класс точности B, рабочая температура от -70 до +500 °C. Модель монтируется в отверстия на плате и имеет выводы из никелевой проволоки с платиновым покрытием. Применяется в промышленной автоматике, системах климат-контроля и лабораторном оборудовании.
Технические характеристики
| Серия | M310 |
| Тип монтажа | THT |
| Тип вывода | Pt clad Ni-wire |
| Упаковка | Blister reel, Plastic bag |
| Стандарты | DIN EN 60751 |
| Артикул | 32208723 |
| Габаритная высота | 0.8 +0.3 -0.2 mm |
| Габариты Д | 3.0±0.15 mm |
| Self heating | 0.4 K/mW at 0°C |
| Срок хранения | min. 12 months (in original packaging) |
| Dimensions LL | 10±1.0 mm |
| Dimensions W1 | 1.0±0.15 mm |
| Dimensions W2 | 0.5±0.1 mm |
| Тип компонента | Pt temperature sensor |
| Dimensions Lø | 0.15±0.02 mm |
| Ударопрочность | at least 100 g (8 ms half sine) |
| Описание | Board Mount Temperature Sensors M310 Pt 1000 Class B clad Ni-wire |
| Resistance nominal | 1000Ω |
| Допуск сопротивления | F0.3 (Class B) |
| Response time air 05 | 2.5 s |
| Response time air 09 | 8 s |
| Вибростойкость | at least 40 g (10-2000 Hz) |
| Технология подключения | Welding, Crimping, Brazing |
| Measuring current max | 0.3 mA |
| Measuring current min | 0.1 mA |
| Response time water 05 | 0.04 s |
| Response time water 09 | 0.12 s |
| Alternative part number | 5014253 |
| Long term stability drift | ≤ tolerance class value per DIN EN 60751 (typical 0.04% after 1000h at +500°C) |
| Tensile strength of leads | ≥7 N |
| Temperature coefficient tcr | 3850 ppm/K |
| Рабочий диапазон температур | -70°C to +500°C |
| Temperature range temporary | up to +550°C |
| Tolerance temperature range | -70°C to +500°C (continuous), up to +550°C short term |
| Insulation resistance at 20C | >100 MΩ |
| Insulation resistance at 500C | >2 MΩ |
| Measuring point distance from end | 8 mm |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 1 |
