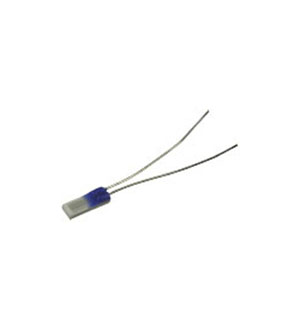

32208721, датчик температуры M310 Pt100 -70 +500 точность B (=Yageo 5014252)
Нет в наличии
ПроизводительYAGEO/Nexensos
Описание
Датчик температуры M310 Pt100 от YAGEO/Nexensos. Работает в диапазоне от -70°C до +500°C, класс точности B по DIN EN 60751. Имеет проволочные выводы из платинированного никеля, устойчив к вибрации и ударам. Применяется в промышленной автоматике, системах отопления и вентиляции.
Технические характеристики
| ТКС | 3850 ppm/K |
| Тип | Pt100 |
| Класс | B |
| Тип монтажа | Through-hole (wire leads, optimized for welding/brazing/crimping) |
| Тип вывода | Pt clad Ni-wire |
| Упаковка | Blister reel, Plastic bag |
| Допуск | ±0.3 Ω at 0°C (Class B per DIN EN 60751) |
| Размеры | H: 0.8 +0.3 -0.2 mm; L: 3.0 ±0.15 mm; LL: 10.0 ±1.0 mm; W1: 1.0 ±0.15 mm; W2: 0.5 ±0.1 mm; Lø: 0.15 ±0.02 mm |
| Номер заказа | 32208721 |
| Self heating | 0.4 K/mW at 0°C |
| Срок хранения | min 12 months (in original packaging) |
| Время отклика | Air v 2m s: T0.5: 2.5 s; T0.9: 8 s; Water v 0.4m s: T0.5: 0.04 s; T0.9: 0.12 s |
| Класс допуска | F 0.3 |
| Ударопрочность | at least 100 g with 8 ms half sine wave (depends on installation) |
| Measuring current | 0.3 to 1 mA |
| Темп. диапазон | -70°C to +500°C (continuous), up to +550°C (temporary) |
| Nominal resistance | 100 Ω |
| Долговременная стабильность | drift ≤ tolerance value after 1000 h at upper temperature limit; typical drift 0.04% at 500°C |
| Вибростойкость | at least 40 g at 10-2000 Hz (depends on installation) |
| Технология подключения | Welding, Crimping, Brazing |
| Сопр. изоляции | At 20°C: >100 MΩ; At 500°C: >2 MΩ |
| Alternative order number | 5014252 |
| Tensile strength of leads | ≥7 N |
| Measuring point for nominal resistance | 8 mm from end of sensor body |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 0.1 |
| Мин. измеряемая температура,С | -70 |
| Макс. измеряемая температура,С | 500 |
