Платиновый температурный датчик -70 °C...+500 °C
У поставщика
ПроизводительHRUS
КатегорияДатчики температуры
У поставщиков
237 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:237 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 582,94 |
| от 5 | 551,44 |
| от 9 | 525,78 |
| от 18 | 506,72 |
| от 36 | 492,53 |
Описание

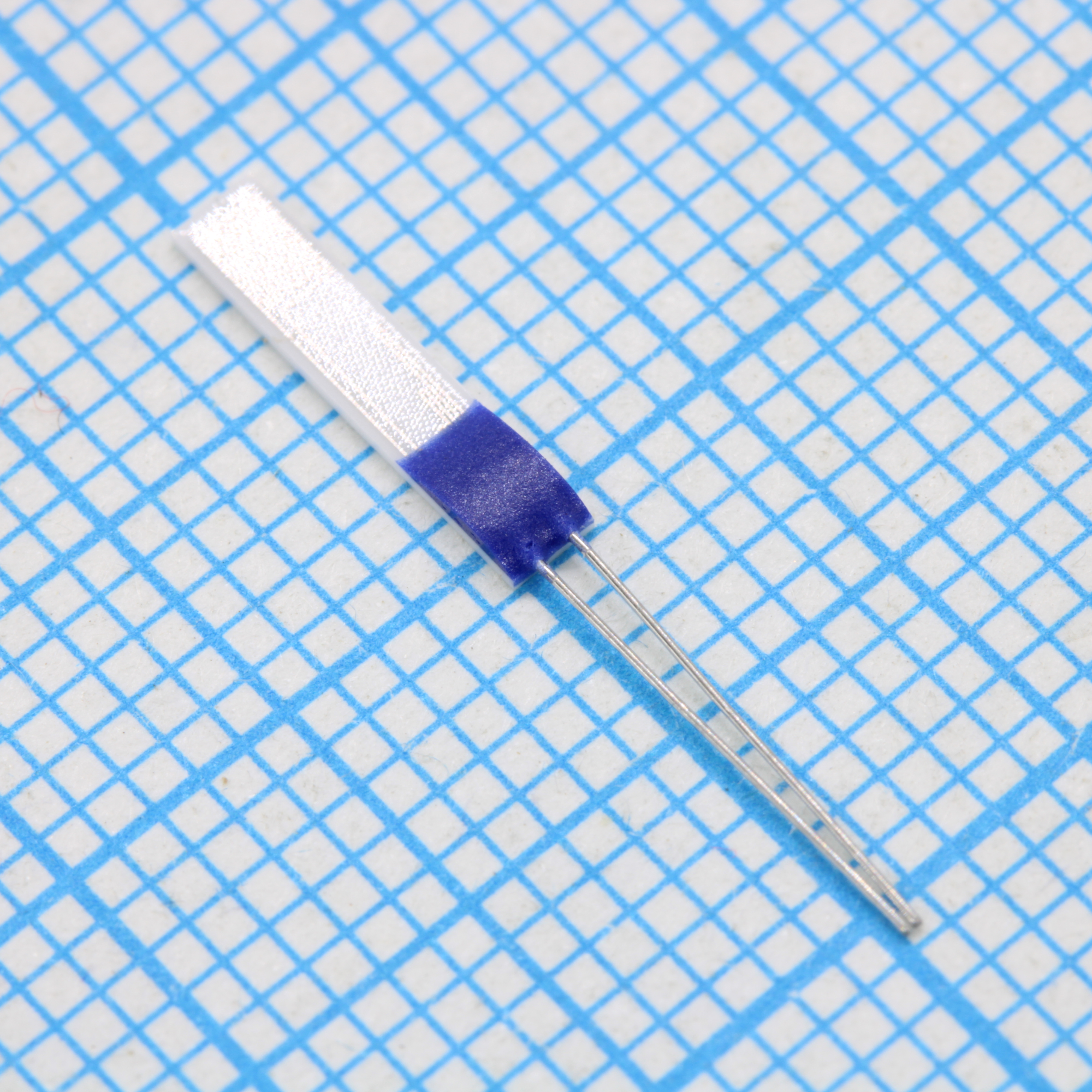

Платиновый датчик температуры Pt100 от HRUS. Сопротивление 100 Ом при 0 °C, класс точности B, рабочий диапазон от –70 до +500 °C. Выполнен в корпусе SIP с двумя выводами. Применяется в промышленной автоматике и системах контроля температуры.
Технические характеристики
| Серия | M 1020 |
| Ток, А | 1 mA |
| Accuracy | ±0.3°C |
| Стандарт | DIN EN 60751 (IEC 751) |
| Termination | PC Pins |
| Длина вывода | 10mm ±1 mm |
| RTD Material | Platinum (Pt) |
| Self heating | 0.2 K/mW at 0°C |
| Mounting Type | Through Hole |
| Материал выводов | Pt clad Ni-wire |
| Package / Case | 2-SIP |
| Тип компонента | Platinum Resistance Temperature Detector (PRTD) |
| Measuring point | 8mm from end of sensor body |
| Класс допуска | Class B |
| Ударопрочность | at least 100g acceleration with 8ms half sine wave |
| Описание | Board Mount Temperature Sensors M1020 Pt 100 ClassB Pt clad Ni- wire |
| Resistance @ 0°C | 100 Ohms |
| Nominal resistance | 100 Ohm at 0°C |
| Долговременная стабильность | max. R0-drift 0.04% after 1000h at 500°C |
| Resistance Tolerance | ±0.12% |
| Вибростойкость | at least 40g acceleration at 10 to 2000 Hz |
| Operating Temperature | -70°C ~ 500°C |
| Технология подключения | Welding, Crimping, Brazing |
| Response time air t05 | 4.0s |
| Response time air t09 | 12.0s |
| Temperature Coefficient | 3850ppm/°C |
| Response time water t05 | 0.10s |
| Response time water t09 | 0.30s |
| Tolerance class a range | -50°C to +300°C |
| Tolerance class b range | -70°C to +500°C |
| Тип упаковки | Bulk (россыпь) |
| Environmental conditions | unhoused for dry environments only |
| Measuring current 100ohm | 0.3 to 1.0mA |
| Measuring current 500ohm | 0.1 to 0.7mA |
| Order number plastic bag | 32 208 180 |
| Insulation resistance 20c | > 100 MΩ |
| Measuring current 1000ohm | 0.1 to 0.3mA |
| Order number blister reel | 32 208 280 |
| Insulation resistance 500c | > 2 MΩ |
| Temperature coefficient tcr | 3850 ppm/K |
| Temperature range temporary | to 550°C |
| Temperature range continuous | -70°C to +500°C |
| Описание (англ.) | Pt100 platinum RTD sensor, 100 Ω @ 0 °C, Class B/0.3 %, –70 °C to +500 °C, 2-pin SIP |
| Tolerance class 1 3 din range | 0°C to +150°C |
| Tolerance din en 60751 2009 05 | F 0.3 |
