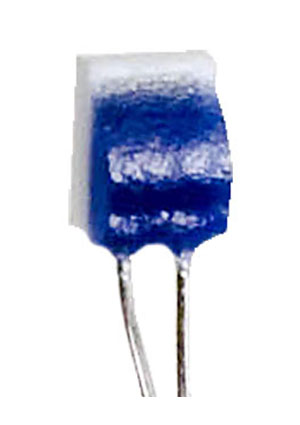

32207691, датчик температуры M213 Pt100 -50 +300 A 1.2*1.7мм =701-101BAA-B00
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
340 шт.
Норм. уп.: 15
Цены поставщиков
Склад 12
В наличии:340 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 434,18 |
| от 15 | 434,18 |
Описание
Датчик температуры M213 Pt100 от YAGEO Nexensos. Измеряет от -70 до +500 °C, класс точности A (F 0.15). Выводы из платинированного никеля предназначены для сварки, обжима или пайки. Применяется в промышленной автоматике и системах контроля температуры.
Технические характеристики
| ТКС | 3850 ppm/K |
| Тип | Pt100 RTD |
| Current | 1 mA |
| Accuracy | ±0.15°C |
| Тип монтажа | THT (wire leads for welding/crimping/brazing) |
| Тип вывода | Pt clad Ni-wire |
| Упаковка | Plastic bag |
| Размеры | H: 0.8 ±0.2 mm; L: 1.7 ±0.25 mm; LL: 10 ±1.0 mm; W1: 1.25 ±0.15 mm; W2: 0.6 ±0.1 mm; Lø: 0.15 ±0.02 mm |
| Termination | PC Pins |
| Артикул | 32207691 |
| RTD Material | Platinum (Pt) |
| Self heating | 0.6 K/mW at 0°C |
| Срок хранения | Min. 12 months (in original packaging) |
| Mounting Type | Through Hole |
| Package / Case | 2-SIP |
| Класс допуска | F 0.15 (Class A) |
| Ударопрочность | ≥100 g, 8 ms half sine |
| Прочность на разрыв | ≥7 N |
| Описание | SENSOR RTD 100OHM 0.15% 2SIP |
| Resistance @ 0°C | 100 Ohms |
| Measuring current | 0.3 to 1 mA (Pt100) |
| Response time air | t0.5 = 2.2 s, t0.9 = 7 s (v=2 m/s) |
| Темп. диапазон | -70°C to +500°C (continuous), up to +550°C temporary |
| Nominal resistance | 100 Ω at 0°C |
| Долговременная стабильность | Drift ≤ tolerance value after 1000 h at upper temp limit; typical drift 0.04% at 500°C |
| Response time water | t0.5 = 0.04 s, t0.9 = 0.12 s (v=0.4 m/s) |
| Resistance Tolerance | ±0.06% |
| Вибростойкость | ≥40 g, 10-2000 Hz |
| Operating Temperature | -50°C ~ 300°C |
| Технология подключения | Welding, crimping, brazing |
| Сопр. изоляции | >100 MΩ at 20°C, >2 MΩ at 500°C |
| Temperature Coefficient | 3850ppm/°C |
| Temperature range tolerance | -50°C to +300°C (Class A) |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 0.1 |
| Мин. измеряемая температура,С | -50 |
| Макс. измеряемая температура,С | 300 |
