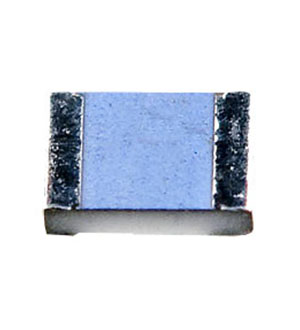

32207638, датчик температуры SMD0603 Pt1000 -50 +150 точность B
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
300 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:300 шт
Срок поставки: до недели
Норм. уп.: 3
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 165,60 |
| от 3 | 150,81 |
Описание
Датчик температуры YAGEO/Nexensos в миниатюрном корпусе SMD 0603. Платиновый терморезистор Pt1000 с номиналом 1000 Ом и классом точности B работает в диапазоне от -50 до +150 °C. Отличается быстрым откликом (2,5 с в воздухе) и низким самонагревом. Подходит для промышленной автоматики, климатического оборудования и прецизионного температурного контроля.
Технические характеристики
| Тип | Pt1000 SMD 0603 |
| Корпус | SMD 0603 |
| Тип монтажа | SMD |
| Упаковка | Blister reel, 4000 pcs/reel |
| Габаритная высота | 0.45 mm ± 0.1 mm |
| Габариты Ш | 0.9 mm ± 0.2 mm |
| Номер заказа | 32207638 |
| Self heating | 0.8 K/mW at 0°C |
| Срок хранения | at least 9 months under recommended conditions (N2 atmosphere recommended) |
| Dimensions L1 | 1.7 mm ± 0.2 mm |
| Dimensions L2 | 0.3 mm ± 0.2 mm |
| End termination | galvanic tin plated with Ni barrier |
| Класс допуска | F 0.3 (Class B) |
| Response time air | t0.5 = 2.5 s, t0.9 = 8 s (v=2 m/s) |
| Темп. диапазон | -50°C to +130°C (up to +150°C with expansion-matched board) |
| Nominal resistance | 1000 Ω at 0°C |
| Долговременная стабильность | drift at 0°C after 1000h at upper limit ≤ tolerance value; typical 0.06% after 250h at +150°C |
| Response time water | t0.5 = 0.1 s, t0.9 = 0.25 s (v=0.4 m/s) |
| Технология подключения | face up mounting, reflow or wave soldering (double wave ≤8s/235°C) |
| Measuring current max | 0.3 mA |
| Measuring current min | 0.1 mA |
| Темп. коэф. | 3850 ppm/K |
| Пиковая температура пайки | 237°C to 248°C (depending on profile) |
| Soldering time over 217°C | 49 to 103 seconds (depending on profile) |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 1 |
| Мин. измеряемая температура,С | -50 |
| Макс. измеряемая температура,С | 150 |
