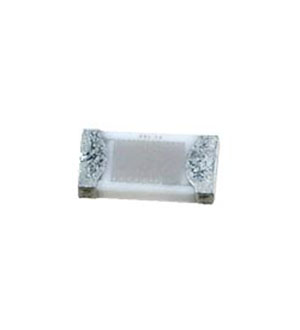

32207590, датчик температуры SMD1206V Pt100 -50 +150 точность В
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
360 шт.
Норм. уп.: 15
Цены поставщиков
Склад 12
В наличии:360 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 144,90 |
| от 15 | 134,55 |
| от 150 | 126,50 |
Описание
Датчик температуры YAGEO/Nexensos 32207590 — это платиновый Pt100 термометр сопротивления (RTD) в корпусе SMD1206. Работает в диапазоне от -50 до +150°C, имеет номинальное сопротивление 100 Ом при 0°C и класс точности B (F0.3). Применяется в промышленной автоматике и системах климат-контроля для прецизионного измерения температуры.
Технические характеристики
| ТКС | 3850 ppm/K |
| Тип | Pt RTD temperature sensor |
| Current | 1 mA |
| Корпус | SMD1206 |
| Warning | Contains nickel (California Prop 65) |
| Accuracy | ±0.3°C |
| Тип монтажа | SMD |
| Размеры | Ширина: 1.6 ±0.2 mm; Высота: 0.6 ±0.1 mm; Длина: 3.2 +0.2 -0.3 mm; Pad length: 0.5 ±0.25 mm |
| Termination | SMD (SMT) Tabs |
| Артикул | 32207590 |
| RTD Material | Platinum (Pt) |
| Self heating | 0.4 K/mW at 0°C |
| Срок хранения | At least 9 months |
| Mounting Type | Surface Mount |
| Package / Case | 1206 (3216 Metric) |
| Класс допуска | F 0.3 (Class B) |
| Описание | Board Mount Temperature Sensors SMD1206(V) Pt 100 Class B -50 to +130C |
| Resistance @ 0°C | 100 Ohms |
| Measuring current | 0.3 to 1 mA |
| Response time air | t0.5=3.5s, t0.9=10s (v=2 m/s) |
| Темп. диапазон | -50°C to +130°C (up to +150°C with expansion-matched board) |
| Resistance nominal | 100 Ohms at 0°C |
| Долговременная стабильность | drift ≤ tolerance value after 1000h at upper limit; typical 0.06% after 1000h at +150°C |
| Response time water | t0.5=0.15s, t0.9=0.3s (v=0.4 m/s) |
| Resistance Tolerance | ±0.12% |
| Усл. пайки | Reflow or wave soldering; peak temp 237-248°C |
| Operating Temperature | -50°C ~ 130°C |
| Temperature Coefficient | 3850ppm/°C |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 0.1 |
| Мин. измеряемая температура,С | -50 |
| Макс. измеряемая температура,С | 150 |
