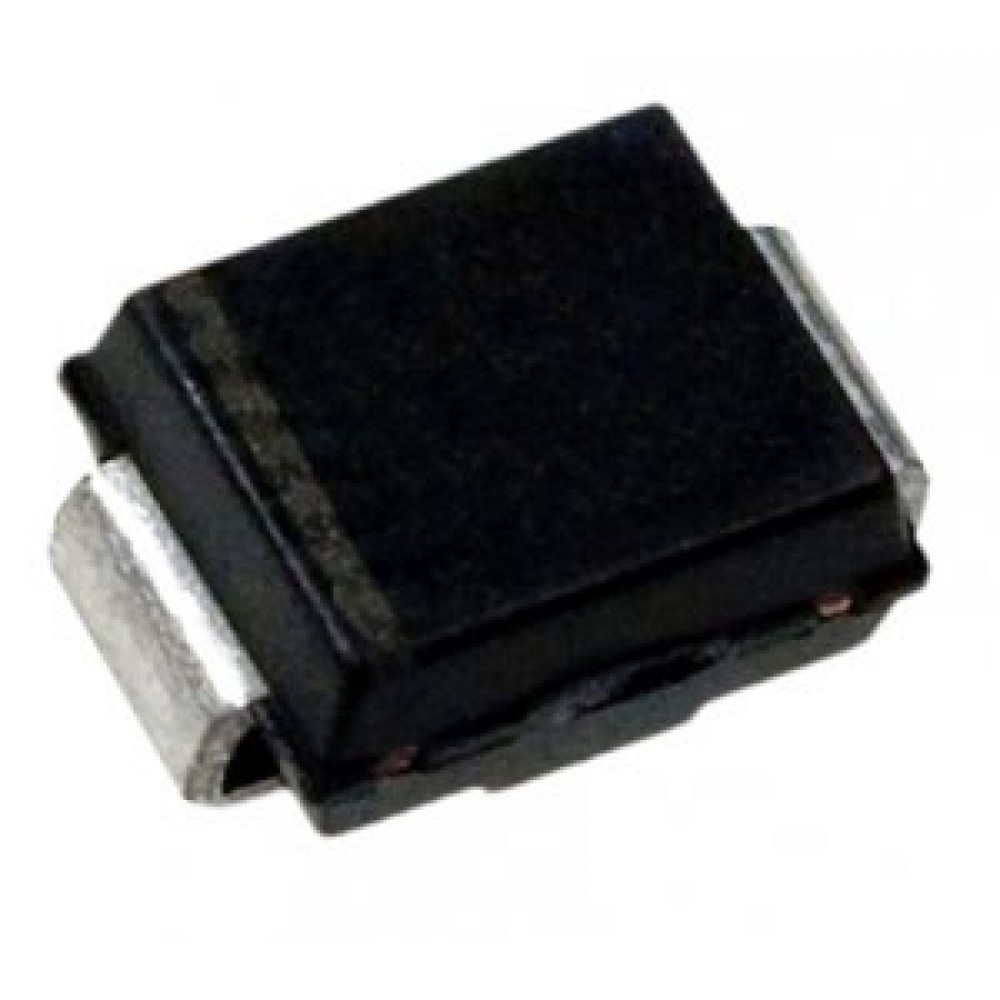

Диод Шоттки 30BQ100
У поставщика
У поставщиков
98 475 шт.
Норм. уп.: 300
Цены поставщиков
Склад 39
В наличии:60 590 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,10 |
| от 260 | 13,09 |
| от 440 | 11,96 |
| от 730 | 11,06 |
| от 1 220 | 10,43 |
Склад 13
В наличии:37 859 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 48 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,66 |
| от 78 | 13,96 |
| от 155 | 13,09 |
| от 310 | 12,11 |
| от 620 | 11,28 |
Склад 14
В наличии:13 шт.
Срок поставки: до 7 дн.
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 000 | 7,97 |
Склад 12
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
| от 300 | 8,21 |
| от 3 000 | 7,48 |
Описание
Диод Шоттки 30BQ100 от HOTTECH рассчитан на ток до 3 А и обратное напряжение 100 В. Компонент выполнен в поверхностном корпусе SMC для автоматизированного монтажа. Применяется в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Корпус | SMC (DO-214AB) |
| Тип | Schottky Barrier Diode |
| Вес | 0.24g |
| Ток, А | 3 A |
| Маркировка | V3H |
| Корпус | SMC (DO-214AB) |
| Напряжение, В | 100 V |
| Особенности | Small foot print, surface mountable, Very low forward voltage drop, High frequency operation, Guard ring for enhanced ruggedness and long term reliability, Lead (Pb)-free (PbF suffix), Designed and qualified for industrial level |
| Тип монтажа | SMD |
| Компонент | 30BQ060 |
| Без свинца | Да |
| Описание | Schottky Barrier Diode |
| Артикул | 30BQ060 |
| Материал корпуса | Molded Plastic, UL flammability classification rating 94V-0 |
| Marking device | V3H |
| Прямое напряжение | 0.52V |
| Reel dimensions | D: 330mm; G: R165; H: R50; I: R6.50; D1: 100mm; D2: 21mm; W1: 16.4mm; W2: 21.00mm |
| Industrial grade | Да |
| Approximate weight | 0.24g |
| Размеры упаковки | A: 7.75-8.13mm; B: 5.59-6.22mm; C: 6.60-7.11mm; D: 2.75-3.25mm; E: 2.25-2.82mm; G: 2.00-2.62mm; H: 1.26-1.56mm; I: 0.05-0.15mm; K: 4.30-6.00mm; L: 1.25-1.75mm; N: 0.10-0.30mm |
| Емкость перехода | 180pF |
| Размеры корпуса мм | A max: 8.13; A min: 7.75; B max: 6.22; B min: 5.59; C max: 7.11; C min: 6.6; D max: 3.25; D min: 2.75; E max: 2.82; E min: 2.25; G max: 2.62; G min: 2; H max: 1.56; H min: 1.26; I max: 0.15; I min: 0.05; K max: 6; K min: 4.3; L max: 1.75; L min: 1.25; N max: 0.3; N min: 0.1 |
| Max dc reverse voltage | 60V |
| Средний прямой ток | 3.0A |
| Tape and reel dimensions | A: 6.3mm; B: 8.25mm; C: 2.90mm; E: 1.75mm; F: 7.50mm; P: 8.00mm; W: 16.00mm; D: 1.55mm; P0: 4.00mm; P1: 2.00mm |
| Average forward current 1 | 3.0A |
| Average forward current 2 | 4.0A |
| Диап. темп. хр. | -55 to 150°C |
| Typical series inductance | 3.0nH |
| Диапазон темп. перехода | -55 to 150°C |
| Max voltage rate of change | 10000V/µs |
| Maximum dc reverse voltage | 60V |
| Forward voltage drop 3A 25C | 0.58V |
| Forward voltage drop 6A 25C | 0.76V |
| Reverse leakage current 25C | 0.5mA |
| Forward voltage drop 3A 125C | 0.52V |
| Forward voltage drop 6A 125C | 0.66V |
| Maximum forward voltage drop | 0.58V |
| Maximum junction capacitance | 180pF |
| Non repetitive surge current | 1200A |
| Repetitive avalanche current | 1.0A |
| Reverse leakage current 125C | 20mA |
| Maximum voltage rate of change | 10000V/µs |
| Maximum average forward current | 3.0A |
| Maximum reverse leakage current | 0.5mA |
| Non repetitive avalanche energy | 5.0mJ |
| Повторяющееся импульсное обратное напряжение | 60V |
| Max working peak reverse voltage | 60V |
| Non repetitive surge current 5us | 1200A |
| Maximum storage temperature range | -55 to 150°C |
| Non repetitive surge current 10ms | 130A |
| Maximum junction temperature range | -55 to 150°C |
| Тепловое сопротивление переход-вывод | 12°C/W |
| Maximum working peak reverse voltage | 60V |
| Диапазон темп. перехода | -55 to 150°C |
| Термосопротивление переход-среда | 46°C/W |
| Maximum thermal resistance junction to lead | 12°C/W |
| Maximum thermal resistance junction to ambient | 46°C/W |
| Maximum peak one cycle non repetitive surge current | 1200A |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 3 |
| Обратное напряжение, В | 100 |
| Прямой ток, А | 3 |
