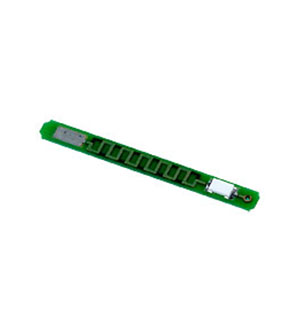

30201075, датчик температуры PCB2225 Pt100 0 +150 точность B
У поставщика
ПроизводительYAGEO/Nexensos
У поставщиков
1 шт.
Норм. уп.: 15
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 279,45 |
| от 15 | 253,51 |
Описание
Датчик температуры YAGEO/Nexensos Pt100 на печатной плате (PCB2225). Работает в диапазоне от -40 до +150 °C, класс точности B, номинальное сопротивление 100 Ом. Монтируется на плату через контактные площадки, отличается низким самонагревом и быстрым откликом. Применяется в промышленной автоматике и системах климат-контроля.
Технические характеристики
| Тип | Pt100 temperature sensor |
| Примечания | Pt chip mounted on PCB; connection pads on opposite surfaces; heat break conductive path |
| Current | 1 mA |
| Тип монтажа | PCB mount with solder pads |
| Упаковка | Plastic box |
| Размеры | W: 2.5 -0.2 mm; H1: 0.9 mm; H2: 0.35 ±0.1 mm; L1: 22 mm; L1 tolerance: 24 +0.2 -2.2 mm |
| Артикул | 30201075 |
| RTD Material | Platinum (Pt) |
| Self heating | 0.15 K/mW in ice water |
| Срок хранения | 12 months |
| Mounting Type | Surface Mount |
| Package / Case | Nonstandard, SMD |
| Класс допуска | F 0.3 (Class B) |
| Track resistance | 0.06 Ω |
| Описание | SENSOR RTD SMD |
| Resistance @ 0°C | 100 Ohms |
| Темп. диапазон | -40°C to +150°C |
| Nominal resistance | 100 Ω |
| Долговременная стабильность | ≤0.1 K after 1000 hours at 150°C with 1.0 mA |
| Operating Temperature | -40°C ~ 150°C |
| Технология подключения | Soft soldering |
| Measuring current max | 1 mA |
| Measuring current min | 0.3 mA |
| Response time air t05 | 1.5 s |
| Response time air t09 | 5 s |
| Temperature Coefficient | 3850ppm/°C |
| Connection pad material | Cu with chemical Sn surface |
| Response time water t05 | 0.05 s |
| Response time water t09 | 0.1 s |
| Темп. коэф. | 3850 ppm/K |
| Temperature change resistance | ≤0.1 K after 1000 cycles 0°C/150°C in air |
| Чувствительный элемент | платина(RTC) |
| Сопротивление при 25С,кОм | 0.1 |
| Мин. измеряемая температура,С | 0 |
| Макс. измеряемая температура,С | 150 |
