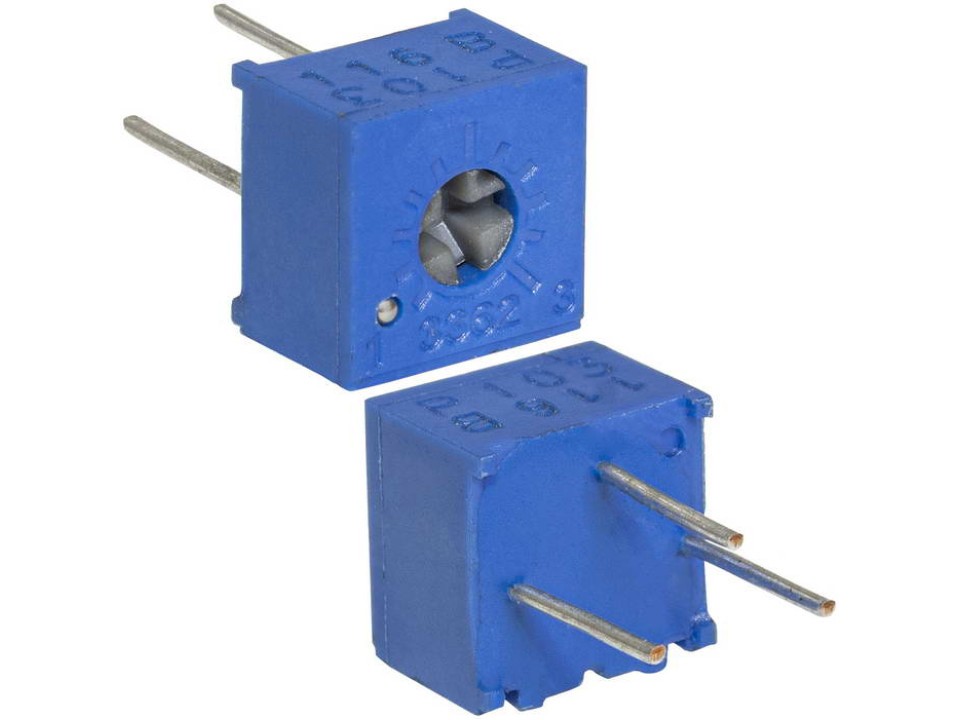

300ком 10% 3362P подстроечный резистор TRIMMER (арт. 284301)
У поставщика
ПроизводительTRIMMER
КатегорияРезисторы переменные имп. 3362
У поставщиков
4 750 шт.
Норм. уп.: 50
Цены поставщиков
Склад 29
В наличии:4 750 шт.
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,34 |
Описание
Подстроечный резистор TRIMMER 3362P номиналом 300 Ом с допуском 10%. Компонент предназначен для точной ручной подстройки электрических цепей в процессе наладки или калибровки оборудования. Модель в корпусе 3362P отличается компактными размерами и удобна для монтажа на печатную плату. Применяется в блоках питания, усилителях и измерительных приборах.
Технические характеристики
| Тип | Single Turn, Cermet, Industrial, Sealed Trimmer Potentiometer |
| Стиль | Top Adjust (P style) |
| Момент | 20 mN·m max |
| Корпус | 3362P |
| Тип монтажа | THT |
| Кол-во выводов | 3 |
| Допуск | ±10% |
| Размеры | 6.9mm x 4.8mm x 2.3mm (body), pin pitch 2.5mm |
| Сопротивление | 300kΩ |
| Разрешение | Infinite |
| Шаг выводов | 2.5mm |
| Диаметр штыря | 0.5mm |
| Допуск | 10% |
| Stop strength | 50 mN·m min |
| Wiper direction | CW (clockwise) |
| Adjustment angle | 210° nominal |
| Mechanical angle | 250° nominal |
| Эл. прочность | 500 Vac at 101.3 kPa, 315 Vac at 8.5 kPa |
| Adjustability voltage | ±0.05% |
| Сопр. изоляции | 1000 MΩ min at 500 Vdc |
| Adjustability resistance | ±0.15% |
| Standard resistance range | 100 Ω to 2 MΩ |
| Сопротивление | 300ком |
| Absolute minimum resistance | 0.3% or 2 Ω max (whichever greater) |
| Вариация контактного сопротивления | 3% or 3 Ω max (whichever greater) |
| Dielectric strength standard | 500VAC at 101.3kPa |
| Dielectric strength low pressure | 315VAC at 8.5kPa |
