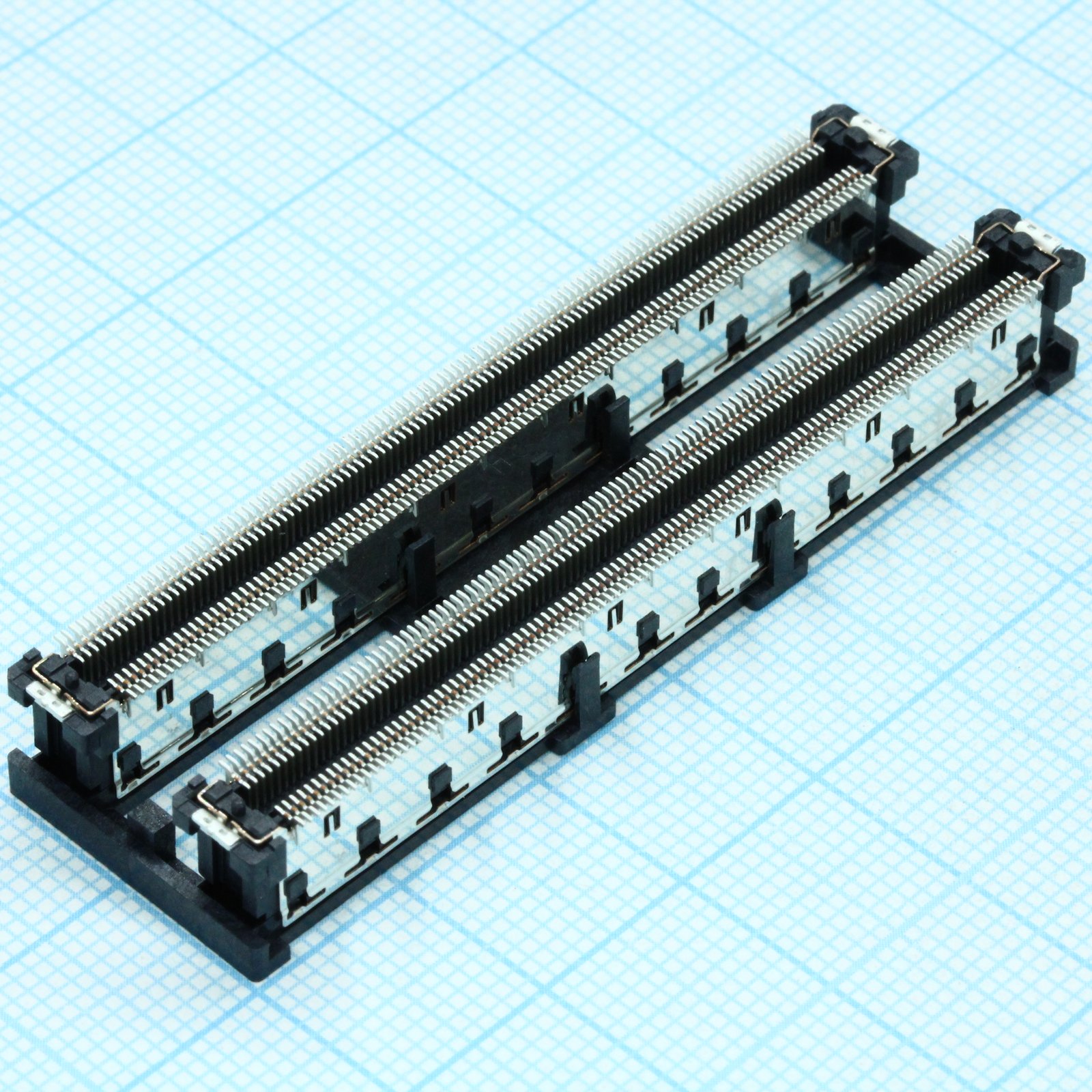

Составной разъем платы, Серия FSI, 440 контакт(-ов), Штекер, 0.5 мм, Поверхностный Монтаж лоток
У поставщика
ПроизводительTE connectivity
У поставщиков
178 шт.
Норм. уп.: 54
Цены поставщиков
Склад 13
В наличии:178 шт
Срок поставки: до недели
Норм. уп.: 54
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 695,35 |
| от 7 | 1 630,29 |
| от 13 | 1 586,76 |
| от 25 | 1 548,48 |
| от 54 | 1 522,59 |
Описание
Разъем FSI от TE Connectivity — это штекерный соединитель с 440 контактами для поверхностного монтажа. Шаг выводов составляет 0,5 мм, что обеспечивает высокую плотность соединений. Компонент поставляется в лотках и подходит для компактных электронных устройств, включая промышленную автоматику и телекоммуникационное оборудование.
Технические характеристики
| Шаг | 0.5mm |
| Серия | FSI |
| Тип монтажа | SMD |
| Ревизия | D |
| Код CAGE | 00779 |
| Lubricant | Flux-penetration-inhibiting agent |
| Размеры | Tray width: 230mm; Tray height: 30.5mm; Tray length: 322.6mm; Contact pitch: 0.5mm; Mating height: 8H; Connector width: 18.4mm; Высота разъема: 8.75mm; Длина разъема: 61.9mm |
| Описание | HARD TRAY ASSY, FH 0.5BTB CONNECTOR, PLUG 8H W/G-PLATE ON 2ROW CAP |
| Артикул | 3-5353652-6 |
| Product spec | 108-5560 |
| Цвет корпуса | Чёрный |
| Тип разъема | вилка |
| Номер чертежа | C-5353652 |
| Количество рядов | 2 |
| Материал контакта | Медный сплав |
| Материал корпуса | High Temp Thermo Plastic UL94V-0 |
| Tray part number | 2078333-1 |
| Описание | Board to Board & Mezzanine Connectors 44O POS PLUG BRIDGED |
| Solder peg finish | 0.001mm min Tin over 0.0013mm min Ni all over |
| Число контактов | 440 |
| Connectors per tray | 2 |
| Solder peg material | Медный сплав |
| Ground contact finish | Ni 0.0013mm min all over, contact area 0.0002mm min Au, soldering area 0.001mm min Tin |
| Signal contact finish | Ni 0.0013mm min all over, contact area 0.0002mm min Au, soldering area 0.001mm min Tin |
| Positions per connector | 220 |
| Тип упаковки | Коробка с паллетами |
| On cap connector part number | 3-5353620-6 |
| Описание (англ.) | Conn Fine Pitch Connector PL 440 POS 0.5mm Solder ST SMD Tray |
