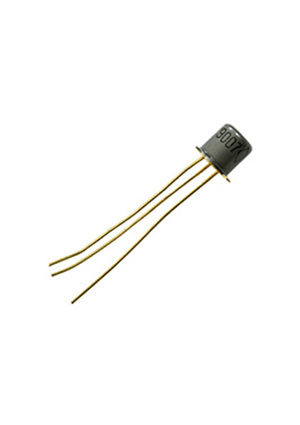

2Т203Г, транзистор биполярный
У поставщика
ПроизводительЭлекс
У поставщиков
120 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,95 |
| от 20 | 275,31 |
| от 200 | 211,77 |
Описание
Транзистор биполярный 2Т203Г производства «Элекс» — кремниевый PNP-прибор в металлостеклянном корпусе КТ-1-9 (TO-18) для монтажа в отверстия. Работает при токе коллектора до 10 мА, рассеивает до 150 мВт, граничная частота — 10 МГц. Применяется в промышленной автоматике и бытовой электронике для усиления и коммутации слаботочных сигналов.
Технические характеристики
| Масса | 0.5g |
| Тип | Bipolar Junction Transistor |
| Корпус | Metal-glass |
| Материал | Silicon |
| Тип монтажа | THT |
| Полярность | pnp |
| Корпус | КТ-1-9 (TO-18) |
| Emitter current | 10mA |
| Входное сопротивление | 300Ω |
| Ток коллектора | 10mA |
| Рассеиваемая мощность | 150mW |
| Структура | PNP |
| Темп. перехода | +150°C |
| Частота перехода | 10 MHz |
| Collector capacitance | 10pF |
| Ток отсечки эмиттера | 1µA |
| Peak collector current | 50mA |
| Dc current gain min 25C | 40 |
| Dc current gain min 125C | 40 |
| Макс. напряжение эмиттер-база | 30V |
| Power dissipation at 125C | 60mW |
| Dc current gain min neg60C | 20 |
| Макс. напряжение коллектор-база | 60V |
| Условия измерения насыщения | Ic=10mA, Ib=1mA |
| Диап. раб. темп. | -60 to +125°C |
| Collector cutoff current 25C | 1µA |
| Collector cutoff current 125C | 15µA |
| Макс. напряжение коллектор-эмиттер | 60V |
| Условия hFE | Uce=5V, Ic=1mA |
| Input resistance test conditions | Ie=1mA, Usv=5V, common base |
| Напряжение насыщения коллектор-эмиттер | 0.5V |
| Условия измерения fT | Ucb=5V, Ie=1mA, common base |
| Collector capacitance test conditions | Ucb=5V, f=10MHz |
| Напр-е к-э (Uкэо макс),В | 60 |
| Коэф-т передачи тока hfe | 40 |
| Максимально допустимый ток к ( Iк макс.А) | 0.01 |
