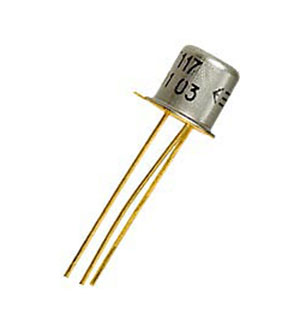

2Т117А, транзистор
У поставщика
ПроизводительНПП УРЛЗ
У поставщиков
46 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:46 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 414,00 |
| от 10 | 298,08 |
| от 100 | 229,52 |
Описание
Транзистор 2Т117А производства НПП УРЛЗ — это однопереходный (униджанкшн) прибор в металлическом корпусе KT-1-7 (TO-18) с гибкими выводами для монтажа в отверстия. Работает при напряжении между базами до 30 В, выдерживает импульсный ток эмиттера до 1 А и рассеивает до 300 мВт мощности. Применяется в генераторах импульсов, схемах управления и таймерах промышленной автоматики.
Технические характеристики
| Масса | 0.45g max |
| Тип | unijunction transistor |
| Корпус | metal can with flexible leads |
| Тип монтажа | THT |
| Кол-во выводов | 3 |
| Время включения | 3µs (25°C), 5µs (-60..+125°C) |
| Корпус | KT-1-7 (TO-18) |
| Структура | N-База |
| Emitter current max | 50mA |
| Interbase resistance | 4..7.5kΩ (25°C) |
| Interbase voltage max | 30V |
| Макс. рассеиваемая мощность | 300mW (T_amb=-60..+35°C), 15mW at +125°C |
| Modulation current min | 10mA |
| Base emitter voltage max | 30V |
| Макс. темп. перехода | 130°C |
| Emitter pulse current max | 1A (tp=10µs, duty cycle 200) |
| Oscillation frequency max | 200kHz |
| Emitter turn on current max | 20µA (U_B1B2=10V) |
| Диап. раб. темп. | -60..+125°C |
| Reverse emitter current max | 1µA (25°C), 10µA (125°C) (U_B1B2=30V) |
| Current transfer coefficient | 0.5..0.7 (U_B1B2=10V, 25°C) |
| Emitter turn off current min | 1mA (U_B1B2=20V) |
| Residual voltage emitter base max | 5V (-60..+25°C), 4V (70°C, I_E=10mA) |
| Коэф-т передачи тока hfe | 0.5 |
| Temperature coefficient interbase resistance | 0.1..0.9%/°C |
| Максимально допустимый ток к ( Iк макс.А) | 0.05 |
