Транзистор полевой MOSFET N-канальный 800В 6А 45Вт (рекомендуемая замена: TK6A80E)
У поставщика
ПроизводительTOS
КатегорияТранзисторы
У поставщиков
114 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:114 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,33 |
| от 12 | 60,90 |
| от 24 | 58,91 |
| от 50 | 55,92 |
| от 100 | 52,07 |
Описание

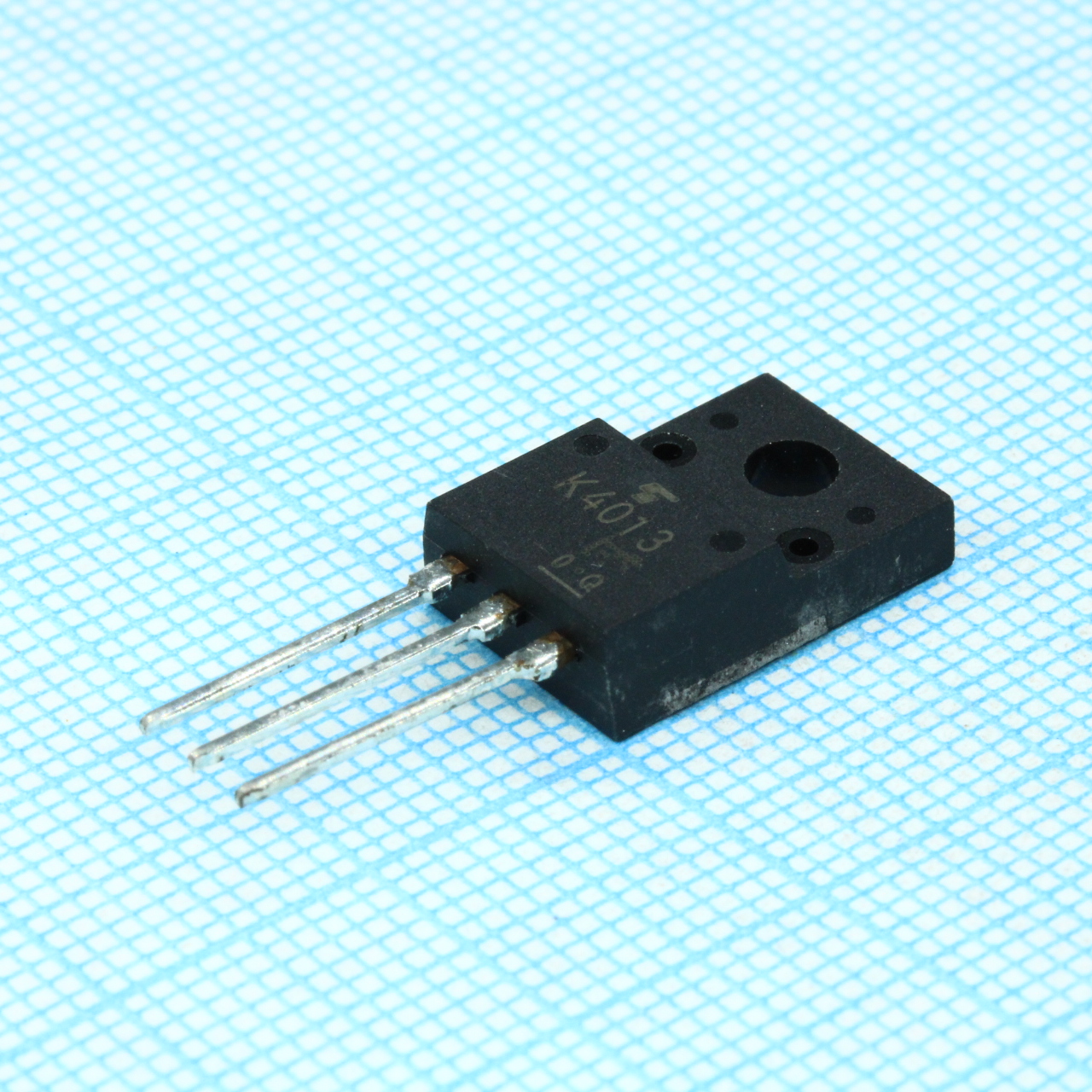

Транзистор полевой MOSFET N-канальный от TOS. Работает при напряжении до 800 В, токе до 6 А и мощности 45 Вт. Выполнен в изолированном корпусе TO-220F. Подходит для импульсных блоков питания и преобразователей напряжения.
Технические характеристики
| Pd | 45W |
| Iar | 6A |
| Тип | MOSFET N-Channel |
| Vdgr | 800V |
| Напряжение сток-исток | 800V |
| Vgss | ±30V |
| Id dc | 6A |
| Тип. заряд затвора | 45nC |
| Tf тип. | 65ns |
| Tr тип. | 25ns |
| Вес | 1.7g |
| Корпус | SC-67 (TO-220) |
| Qgd тип. | 20nC |
| Qgs тип. | 25nC |
| Qrr тип. | 10µC |
| Ton typ | 80ns |
| Trr тип. | 1100ns |
| Vth max | 4.0V |
| Vth min | 2.0V |
| Yfs min | 2.5S |
| Yfs typ | 5.0S |
| Тип. Ciss | 1400pF |
| Coss тип. | 130pF |
| Тип. Crss | 30pF |
| Id pulse | 18A |
| Idss макс. | 100µA |
| Igss макс. | ±10µA |
| Тип монтажа | THT |
| Toff typ | 220ns |
| Idr pulse | 18A |
| Eas single | 317mJ |
| Rds(вкл) макс. | 1.7Ω |
| Rds(вкл) тип. | 1.35Ω |
| Артикул | 2SK4013 |
| Rth ch case | 2.78°C/W |
| Channel type | N-Channel |
| V br dss min | 800V |
| Корпус | TO-220F |
| Eas repetitive | 4.5mJ |
| Idr continuous | 6A |
| Rth ch ambient | 62.5°C/W |
| Vsd forward voltage | 1.7V |
| Channel temperature max | 150°C |
| Recommended replacement | TK6A80E |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -55~150°C |
| Описание (англ.) | Field-effect transistor, N-channel, 800V 6A 45W |
