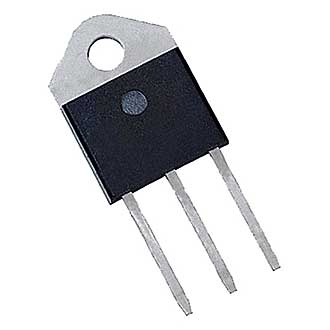

Транзистор 2SK1317-E
У поставщика
У поставщиков
904 шт.
Норм. уп.: 2
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 293,29 |
Цены поставщиков
Склад 2
В наличии:20 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 293,29 |
Склад 13
В наличии:883 шт
Срок поставки: до недели
Норм. уп.: 30
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 378,34 |
| от 7 | 356,83 |
| от 13 | 339,31 |
| от 30 | 326,28 |
| от 60 | 316,58 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 280,73 |
| от 2 | 280,73 |
Описание
Транзистор 2SK1317-E производства Renesas представляет собой мощный полевой MOSFET с N-каналом. Компонент предназначен для применения в импульсных источниках питания и преобразователях напряжения. Отличается высокой скоростью переключения и низким сопротивлением открытого канала, что обеспечивает эффективную работу в ключевых режимах.
Технические характеристики
| I d | 2.5A |
| T f | 60ns typ |
| T r | 70ns typ |
| Ciss | 990pF typ |
| Coss | 125pF typ |
| Crss | 60pF typ |
| I dr | 2.5A |
| Масса | 5.0g |
| P ch | 100W (Tc=25°C) |
| T rr | 1750ns typ |
| Тип | N-Channel MOSFET |
| V df | 0.9V typ |
| Y fs | 0.45S min, 0.75S typ |
| I dss | 500µA max |
| I gss | ±1µA max |
| T stg | -55 to +150°C |
| V dss | 1500V |
| V gss | ±20V |
| T d on | 17ns typ |
| Тип | MOSFET |
| Ток, А | 3 А |
| Корпус | TO-3P |
| R ds on | 9Ω typ, 12Ω max |
| T d off | 110ns typ |
| T f typ | 60ns |
| T r typ | 70ns |
| Тип. Ciss | 990pF |
| Coss тип. | 125pF |
| Тип. Crss | 60pF |
| Особенности | High breakdown voltage, high speed switching, low drive current, no secondary breakdown |
| Тип монтажа | Выводной |
| P ch max | 100W |
| T ch max | 150°C |
| T rr typ | 1750ns |
| V(BR)DSS | 1500V min |
| V df typ | 0.9V |
| V gs off | 2.0 to 4.0V |
| Y fs min | 0.45S |
| Y fs typ | 0.75S |
| I d pulse | 7A |
| I dss max | 500µA |
| I gss max | ±1µA |
| V gss max | ±20V |
| Размеры | 15.6mm x 4.8mm (body length x width), height max 1.4mm |
| T d on typ | 17ns |
| Применение | High speed power switching |
| R ds on max | 12Ω |
| R ds on typ | 9Ω |
| T d off typ | 110ns |
| T stg range | -55°C to +150°C |
| Код упаковки | PRSS0004ZE-A |
| V br dss min | 1500V |
| V gs off max | 4.0V |
| V gs off min | 2.0V |
| I d continuous | 2.5A |
| Мощность, Вт | 40 |
| Структура | N-канал |
| Напряжение, В | 900 В |
| Тепловое сопротивление JC | 1.25°C/W |
| Максимальное напряжение сток-исток Uси,В | 1500 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 2.5 |
