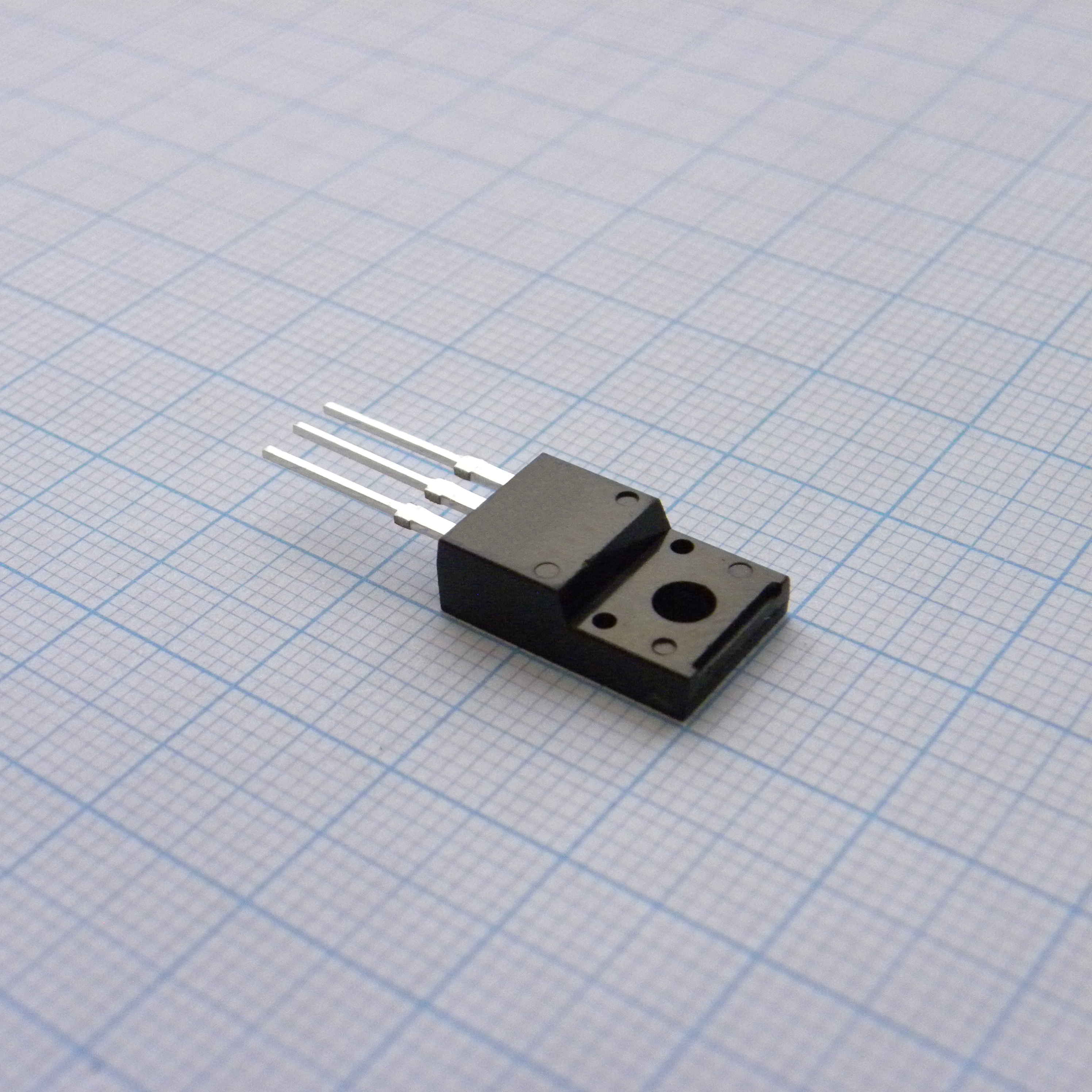

Транзистор полевой MOSFET P-канальный 250В 5А 30Вт
У поставщика
ПроизводительTOS
КатегорияТранзисторы
У поставщиков
265 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:265 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,40 |
| от 11 | 79,45 |
| от 21 | 74,80 |
| от 50 | 71,37 |
| от 100 | 68,22 |
Описание
Транзистор полевой MOSFET P-канальный от TOS. Выдерживает напряжение до 250 В, ток до 5 А и мощность 30 Вт, выпускается в изолированном корпусе TO-220F. Подходит для импульсных источников питания и силовых цепей промышленной автоматики.
Технические характеристики
| Тип | P-Channel MOSFET |
| Примечания | Electrostatic sensitive device |
| Маркировка | J512 |
| Корпус | TO-220F |
| Технология | π-MOS V |
| Применение | High speed, high current switching, chopper regulator, DC-DC converter, motor drive |
| Артикул | 2SJ512 |
| Производитель | Toshiba |
| Предельные значения | Drain current dc id: -5A; Avalanche current iar: -5A; Channel temperature tch: 150°C; Drain current pulse idp: -20A; Drain gate voltage vdgr: -250V; Gate source voltage vgss: ±20V; Drain source voltage vdss: -250V; Drain power dissipation pd: 30W; Диапазон температур хранения: -55~150°C; Repetitive avalanche energy ear: 3.0mJ; Single pulse avalanche energy eas: 155mJ |
| Source drain diode | Reverse recovery time trr: 205ns; Diode forward voltage vdsf: 2.0V; Reverse recovery charge qrr: 2.1nC; Pulse drain reverse current idrp: -20A; Continuous drain reverse current idr: -5A |
| Тепл. хар-ки | Thermal resistance channel to case rth ch c: 4.16°C/W; Thermal resistance channel to ambient rth ch a: 62.5°C/W |
| Тип упаковки | Tube (туба) |
| Электрические характеристики | Switching times: Fall time tf: 50ns; Rise time tr: 16ns; Turn on time ton: 35ns; Turn off time toff: не указано; Total gate charge qg: 22nC; Gate drain charge qgd: 8nC; Gate source charge qgs: 14nC; Input capacitance ciss: 800pF; Output capacitance coss: 250pF; Gate leakage current igss: ±10μA; Drain cut off current idss: -100μA; Gate threshold voltage vth: -1.5~-3.5V; Forward transfer admittance yfs: 3.7S (typ), 1.8S (min); Drain source on resistance rds on: 1.0Ω (typ), 1.25Ω (max); Reverse transfer capacitance crss: 80pF; Drain source breakdown voltage vbr dss: -250V |
| Описание (англ.) | Field-effect transistor, P-channel, 250 V, 5 A, 30 W |
