Документация
Биполярный транзистор, NPN, 80 В, 3 А, 25 Вт
У поставщика
ПроизводительSanken
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
21 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 182,94 |
| от 5 | 173,80 |
| от 10 | 165,17 |
| от 19 | 158,84 |
| от 38 | 153,01 |
Описание

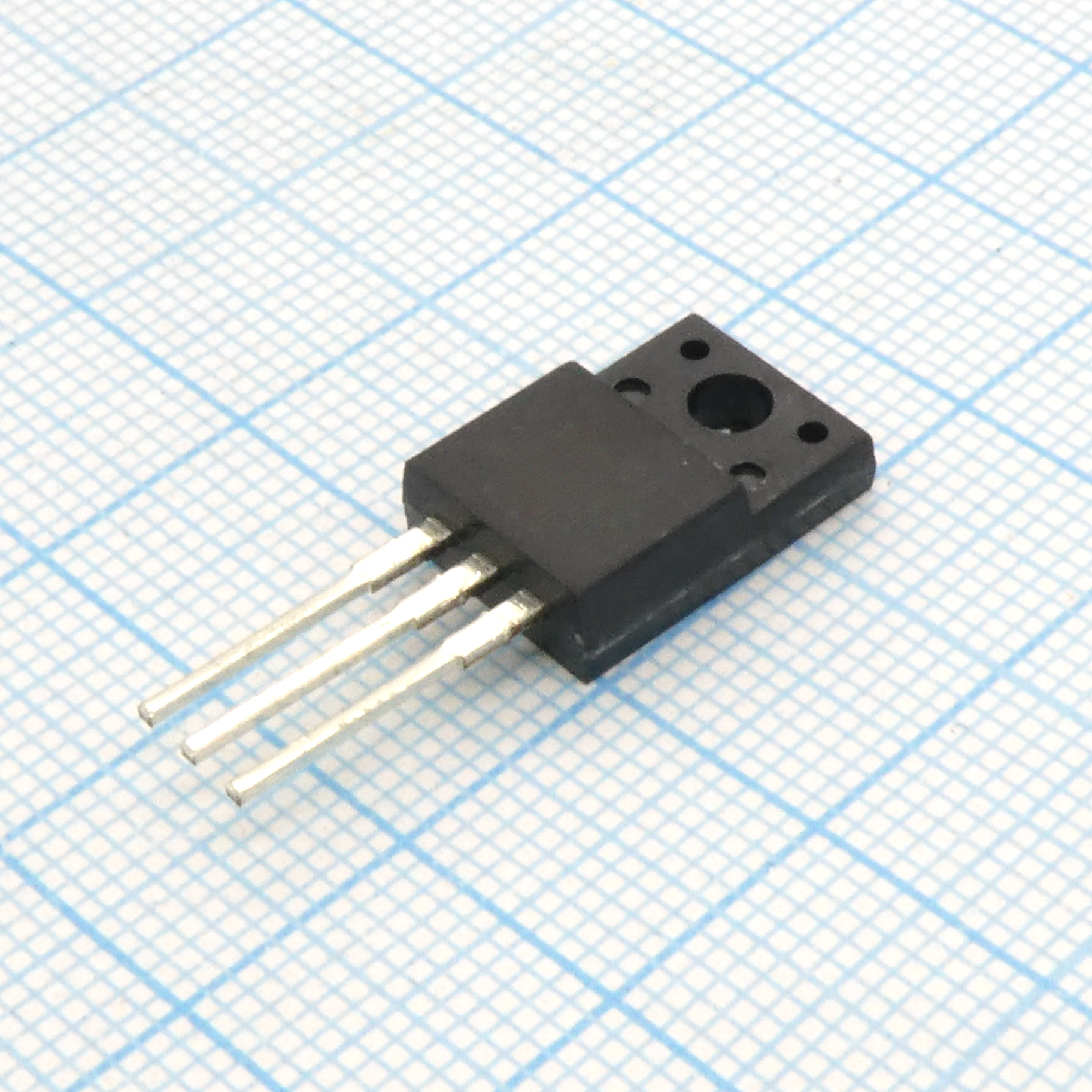

Биполярный NPN транзистор от Sanken. Выдерживает напряжение до 80 В, ток до 3 А и мощность 25 Вт, работает на частоте до 15 МГц. Выпускается в изолированном корпусе TO-220F. Подходит для импульсных источников питания и схем управления нагрузкой в промышленной автоматике.
Технические характеристики
| Ib | 1A |
| Ic | 3A |
| Pc | 25W |
| Tj | 150°C |
| Tstg | -55 to +150°C |
| Тип | NPN Epitaxial Planar Transistor |
| Напряжение коллектор-база Vcbo | 100V |
| Напряжение коллектор-эмиттер Vceo | 80V |
| Напряжение эмиттер-база Vebo | 6V |
| Ft typ | 15MHz |
| Вес | Approx 2.0g |
| Cob typ | 50pF |
| Мин. HFE | 500 |
| Корпус | FM20 (TO220F) |
| Icbo макс. | 10mA |
| Макс. IEBO | 100mA |
| Тип монтажа | Выводной |
| Компонент | 2SC3852A |
| Размеры | A: 10.1±0.2mm; B: ø3.3±0.2mm; C: 4.2±0.2mm; D: 2.8mm; E: 0.5mm; F: 1.35±0.15mm; G: 1.35±0.15mm; H: 2.54mm; I: 2.5mm; J: 0.85+0.2/-0.1mm; K: 0.45+0.2/-0.1mm; L: 2.4±0.2mm; M: 2.2±0.2mm; N: 3.0±0.61mm; O: 13.0min mm; P: 8.4±0.2mm; Q: 3.9mm; R: 4.0±0.2mm; S: 8.0±0.2mm |
| Применение | Driver for Solenoid and Motor, Series Regulator and General Purpose |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Макс. напряжение насыщения коллектор-эмиттер | 0.5V |
| Switching ic | 1.0A |
| Switching rl | 20ohm |
| Ft conditions | VCE=12V, IE=-0.2A |
| Switching ib1 | 15mA |
| Switching ib2 | -30mA |
| Switching vcc | 20V |
| Cob conditions | VCB=10V, f=1MHz |
| Hfe conditions | VCE=4V, IC=0.5A |
| Switching vbb1 | 10V |
| Switching vbb2 | -5V |
| Switching tf typ | 1.2ms |
| Switching ton typ | 0.8ms |
| Switching tstg typ | 3.0ms |
| Vce sat conditions | IC=2A, IB=50mA |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Bipolar transistor, NPN 80V, 3A 25W 15MHz |
