Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительЭлекон
У поставщиков
20 шт.
Норм. уп.: 33
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 33
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 186,39 |
| от 2 | 2 072,04 |
| от 3 | 1 968,32 |
| от 5 | 1 901,43 |
| от 9 | 1 853,97 |
Описание

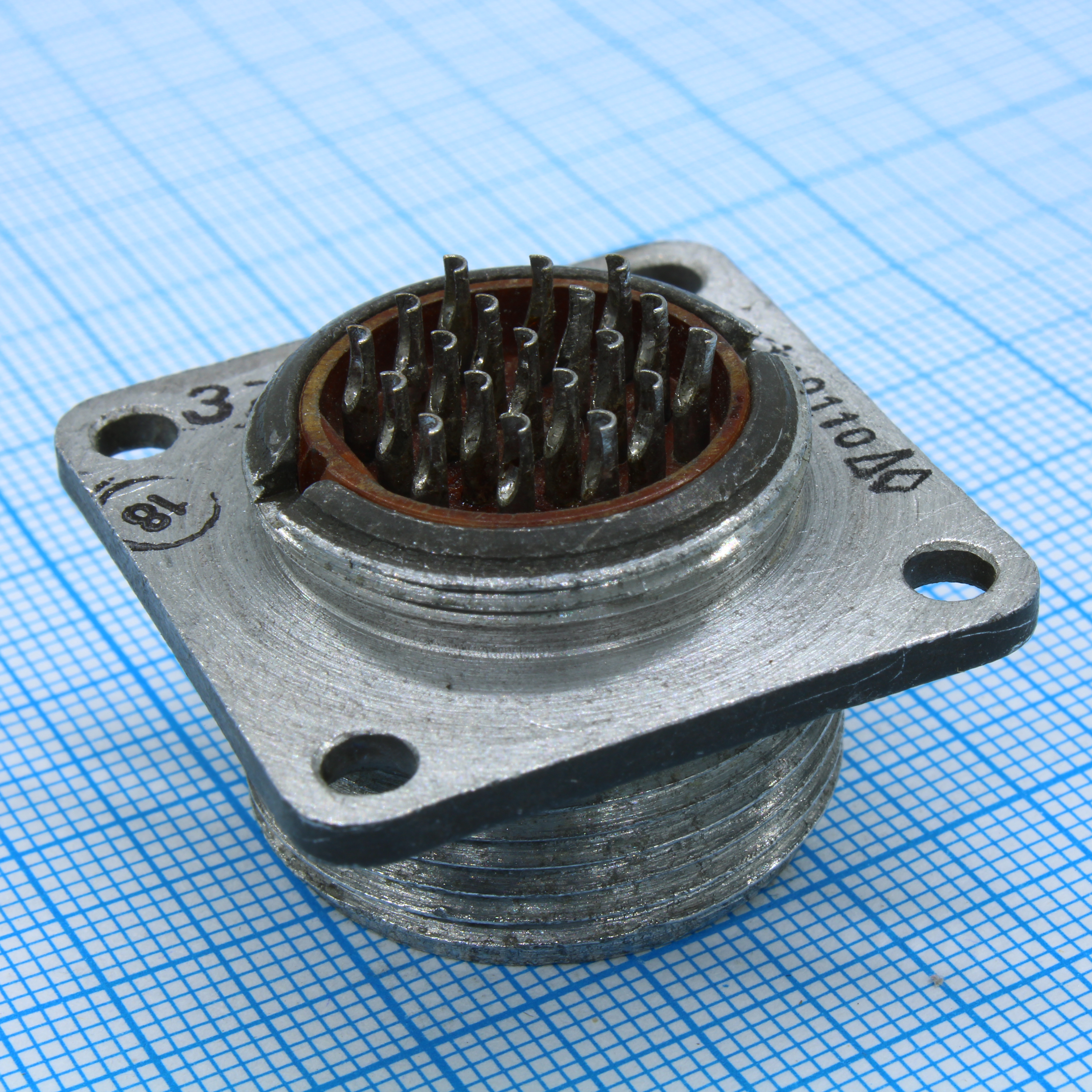

Соединитель цилиндрический низкочастотный негерметичный 2РМТ24Б19Ш1В1В производства «Элекон» предназначен для коммутации электрических цепей в приборах и оборудовании. Модель относится к серии 2РМТ и выполнена в виде розетки с вилкой, рассчитанной на 19 контактов. Конструкция обеспечивает надежное соединение в условиях умеренных механических нагрузок без требований к герметизации.
Технические характеристики
| Тип | низкочастотный цилиндрический соединитель |
| Серия | 2РМ, 2РМТ, 2РМД, 2РМДТ |
| Тип монтажа | внутренний объемный монтаж, резьбовое сочленение |
| Вибрация | Диап. частот: 1-5000 Hz; Acceleration amplitude: 490 m/s2 (50g) |
| Артикул | 2РМТ24Б19Ш1В1В |
| Mating force | 29.4-539.6 N (3-55 kgf) |
| Поляризация | одношпоночная |
| Current total | 27-260A |
| Specification | ГЭ0.364.126ТУ |
| Акуст. шум | Диап. частот: 50-10000 Hz; Уровень звукового давления: 170 dB |
| Shelf life min | 15 years |
| Диаметр контакта | 1.0 mm |
| Wire section max | 2РМ 2РМТ: 1.0mm: 0.5 mm2; 1.5mm: 1.0 mm2; 2.0mm: 1.5 mm2; 3.0mm: 6 mm2; 2РМД 2РМДТ: 1.5mm: 1.0 mm2; 2.0mm: 2.5 mm2; 3.0mm: 10 mm2 |
| Сопр. контакта | 1.0mm: 5.0 mOhm; 1.5mm: 2.5 mOhm; 2.0mm: 1.6 mOhm; 3.0mm: 0.8 mOhm |
| Ток на контакт | 4-36A |
| Эл. прочность | At 560V: 1850V; At 700V: 2300V |
| Linear acceleration | 2000 m/s2 (200g) |
| Operating hours min | 1000 |
| Part number decoded | Part: Ш (вилка); Тип: 2РМТ; Покрытие: В (серебро); Body type: Б (блочный/приборный); Shell size: 24; Кол-во контактов: 19; Climate version: В (В2.1 по ГОСТ 15150-69 для 2РМТ, 2РМДТ); Contact combination: 1 (все контакты диаметром 1,0 мм); Температурное сопротивление: 1 (100°C) |
| Термоциклирование | Gold coating: from 250°C to -60°C; Silver coating: from 180°C to -60°C |
| Durability cycles min | 500 |
| Макс. рабочее напряжение | 560V; 700V |
| Год выпуска | 1990 |
| Mechanical shock single | Duration: 0.1-2 ms; Peak acceleration: 5000 m/s2 (500g) |
| Макс. раб. частота | 3 МГц |
| Socket extraction force | 1.0mm: 0.5-2.95 N (0.05-0.3 kgf); 1.5mm: 0.7-3.92 N (0.07-0.4 kgf); 2.0mm: 1.0-4.9 N (0.1-0.5 kgf); 3.0mm: 1.25-5.9 N (0.125-0.6 kgf) |
| Тип упаковки | Bulk (россыпь) |
| Макс. атм. давление | 50.6e4 Pa (5.0 kgf/cm2) |
| Атм. давление мин. | 133.32e-12 Pa (10e-12 mmHg) |
| Environmental resistance | влажное тепло, иней и роса, воздействие озона, воспламеняемость, плесневые грибы, соляной туман, солнечное излучение |
| Мин. сопротивление изоляции | 5000 MOhm |
| Mechanical shock repeated | Duration: 1-3 ms; Peak acceleration: 1000 m/s2 (100g) |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -60°C |
| Capacitance between contacts max | 6 pF |
