Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
10 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 142,44 |
| от 2 | 3 967,11 |
| от 3 | 3 824,29 |
| от 4 | 3 718,28 |
| от 6 | 3 639,44 |
Описание

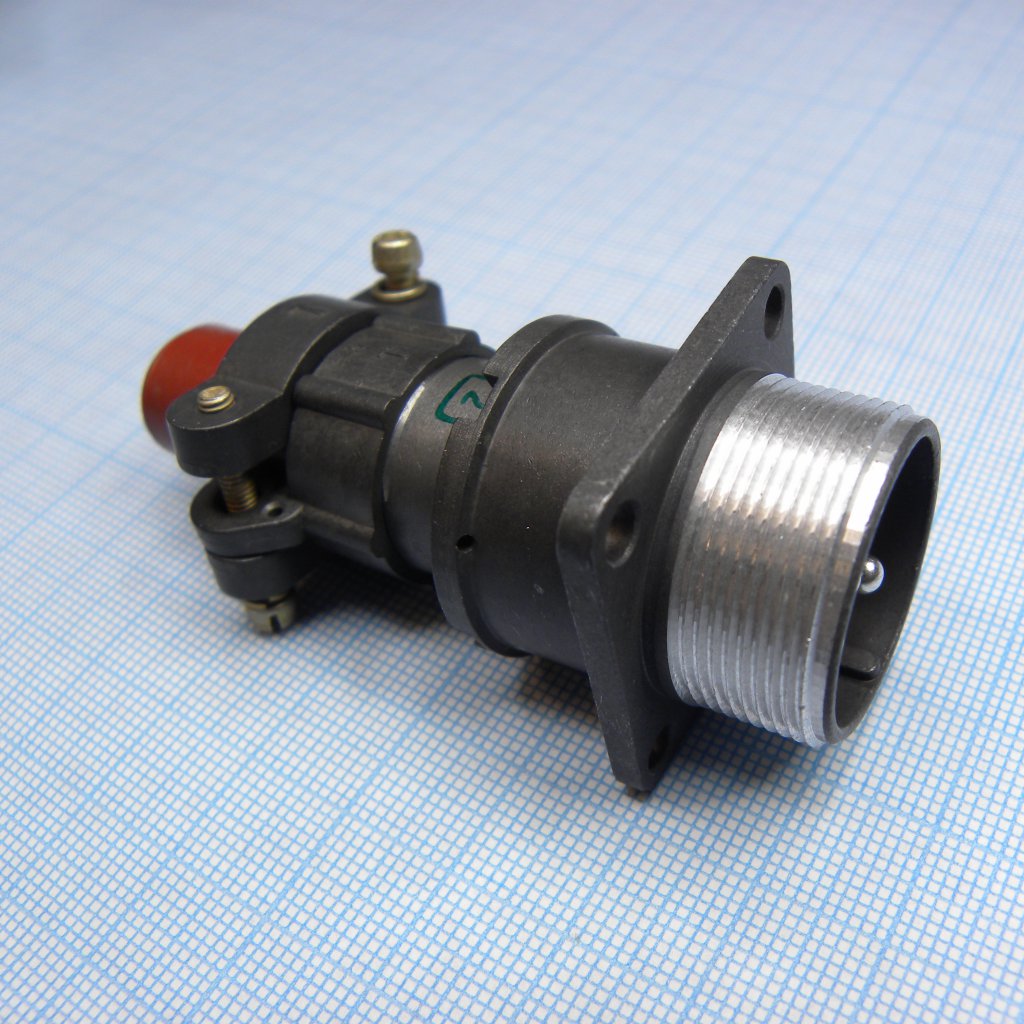

Соединитель цилиндрический низкочастотный негерметичный от производителя «Исеть». Рассчитан на работу в стандартных условиях, выпущен в 2020 году. Поставляется в россыпи (Bulk). Применяется в промышленной автоматике и радиоэлектронной аппаратуре для соединения кабелей и жгутов.
Технические характеристики
| Тип | Соединитель цилиндрический низкочастотный негерметичный |
| Серия | 2РМТ |
| Тип монтажа | panel/cable |
| Nut type | Н (для неэкранированного кабеля) |
| Размер корпуса | 22 |
| Тип корпуса | Б (блочный, приборный) |
| Pipe type | П (прямой) |
| Current type | постоянный, переменный |
| Габарит A | 23±0.1 mm |
| Размер B | 30 mm |
| Габариты D | 27 mm |
| Габариты Д | M22X1 |
| Кол-во контактов | 4 |
| Тип связи | резьбовое |
| Макс. частота | 3 МГц |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Часть разъема | Ш (вилка) |
| Min shelf life | 15 years |
| Покрытие контакта | В (серебро) |
| Покрытие контакта | золото или серебро |
| Теплостойкость | 1 (100°C) |
| Climate execution | В (всеклиматическое) |
| Contact diameters | 1.0mm, 1.5mm, 2.0mm, 3.0mm |
| Current max 1 0mm | 5.0-8.0 A |
| Current max 1 5mm | 7.0-15.0 A |
| Current max 2 0mm | 18.0 A |
| Current max 3 0mm | 32.0 A |
| Contact combination | 3 (контакты Ø 2.0 мм и 3.0 мм) |
| Примечание | "1" |
| Dimensions D mounting | M24X1 |
| Макс. относительная влажность | 98 % at +40 °C |
| Год выпуска | 2020 |
| Тип упаковки | Bulk (россыпь) |
| Атм. давление мин. | 1.33e-10 Pa |
| Contact overheat temp max | 50 °C |
| Мин. сопротивление изоляции | 5000 MOhm |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -60 °C |
| Диапазон частот вибрации | 1-5000 Hz |
| Voltage max dc or ac peak | 560-700 V |
| Contact resistance 1 0mm max | 5.0 mOhm |
| Contact resistance 1 5mm max | 2.5 mOhm |
| Contact resistance 2 0mm max | 1.6 mOhm |
| Contact resistance 3 0mm max | 0.8 mOhm |
| Single impact peak acceleration | 5000 m/s² (500 g) |
| Vibration acceleration amplitude | 490 m/s² (50 g) |
| Repeated impact peak acceleration | 1000 m/s² (100 g) |
