Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
8 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 223,63 |
| от 2 | 2 122,82 |
| от 3 | 2 040,70 |
| от 5 | 1 979,75 |
| от 10 | 1 934,40 |
Описание

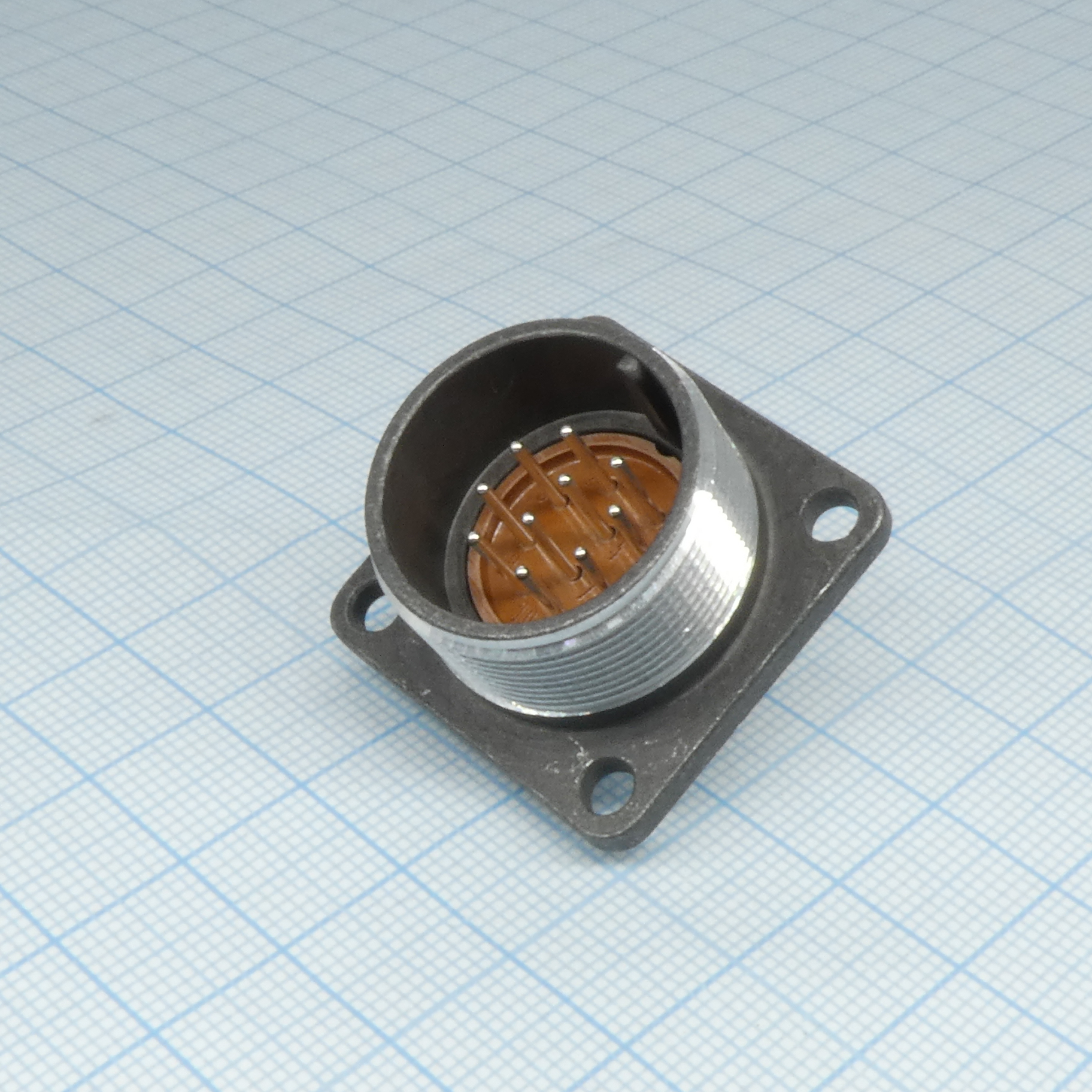

Соединитель цилиндрический низкочастотный негерметичный 2РМТ22Б10Ш1В1В производства «Исеть» предназначен для коммутации электрических цепей в приборах и оборудовании. Модель выполнена в виде розетки (вилки) с 10 контактами, рассчитана на работу в условиях умеренного климата. Отличается надежным байонетным соединением и устойчивостью к механическим нагрузкам.
Технические характеристики
| Тип | Соединитель цилиндрический низкочастотный негерметичный |
| Серия | 2РМТ |
| Покрытие | В (silver) |
| Тип монтажа | panel/cable |
| Размер корпуса | 22 |
| Тип корпуса | Б (блочный/приборный) |
| Тип детали | Ш (вилка) |
| Current type | DC, AC up to 3 MHz |
| Габарит A | 23±0.1mm |
| Размер B | 30mm |
| Габариты D | 27mm |
| Габариты Д | M22x1 |
| Производитель | ОАО «Уральский завод электрических соединителей «Исеть» |
| Кол-во контактов | 10 |
| Тип связи | Резьбовой |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Тип разъема | cylindrical low-frequency small-sized |
| Min shelf life | 15 years |
| Покрытие контакта | gold or silver |
| Теплостойкость | 1 (100°C) |
| Climate execution | В (all-climate, for internal mounting) |
| Contact diameters | 1.0mm, 1.5mm, 2.0mm, 3.0mm |
| Max current 1 0mm | 5.0 to 8.0 A |
| Max current 1 5mm | 7.0 to 15.0 A |
| Max current 2 0mm | 18.0 A |
| Max current 3 0mm | 32.0 A |
| Отн. влажность | 98% at +40°C |
| Contact combination | 1 (all contacts Ø1.0mm) |
| Макс. рабочее напряжение | 560V to 700V |
| Примечание | "1" |
| Dimensions D mounting | M24x1 |
| Сопр. изоляции | 5000 MOhm min |
| Год выпуска | 2019 |
| Виброускорение | 490 m/s² (50 g) |
| Тип упаковки | Bulk (россыпь) |
| Contact resistance 1 0mm | 5.0 mOhm max |
| Contact resistance 1 5mm | 2.5 mOhm max |
| Contact resistance 2 0mm | 1.6 mOhm max |
| Contact resistance 3 0mm | 0.8 mOhm max |
| Min atmospheric pressure | 1.33e-10 Pa |
| Contact overheat temp max | 50°C |
| Раб. темп. макс. | 100°C |
| Min operating temperature | -60°C |
| Диапазон частот вибрации | 1 to 5000 Hz |
| Single impact acceleration | 5000 m/s² (500 g) |
| Repeated impact acceleration | 1000 m/s² (100 g) |
