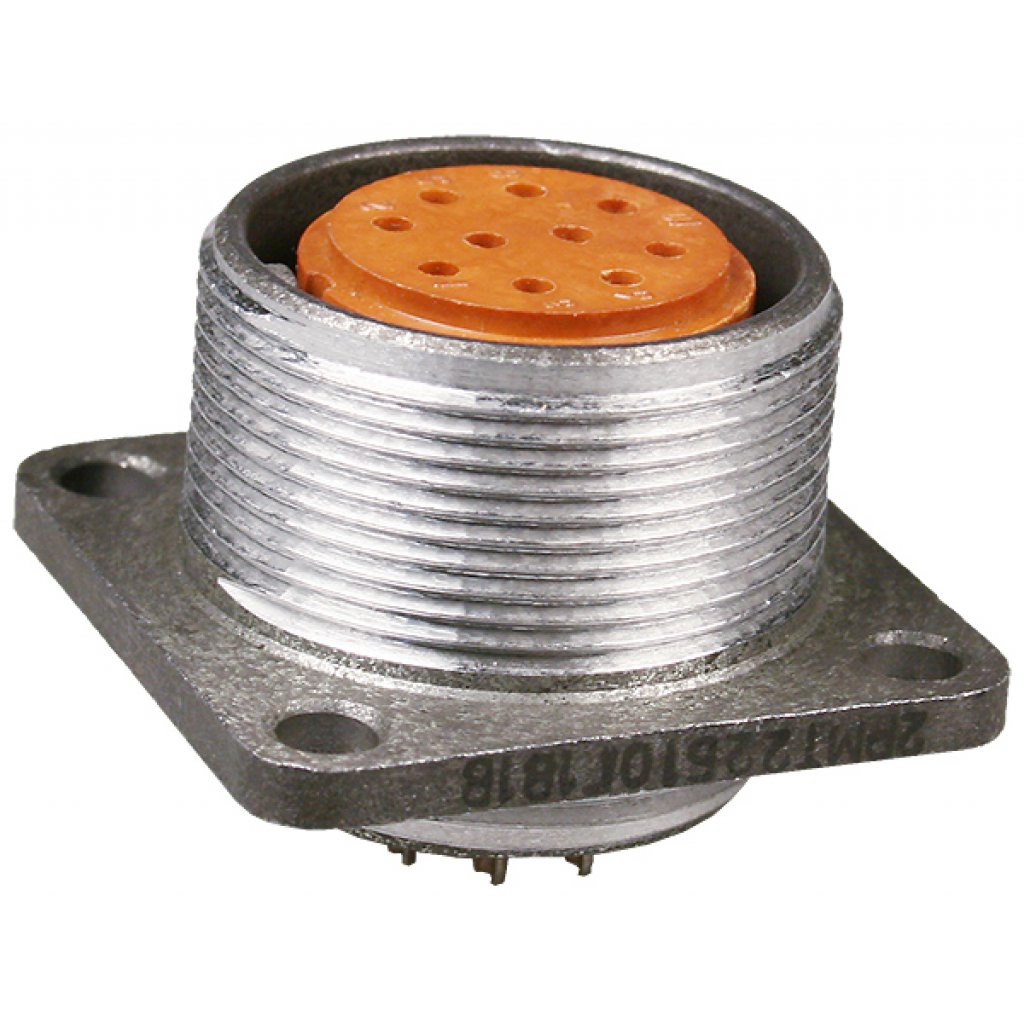

Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
33 шт.
Норм. уп.: 110
Цены поставщиков
Склад 13
В наличии:33 шт
Срок поставки: до недели
Норм. уп.: 110
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 468,85 |
| от 2 | 2 358,25 |
| от 3 | 2 268,16 |
| от 5 | 2 201,28 |
| от 9 | 2 151,54 |
Описание
Соединитель цилиндрический низкочастотный негерметичный от производителя «Исеть». Компонент предназначен для работы в стандартных условиях, поставляется в россыпи (Bulk). Применяется в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | соединитель цилиндрический низкочастотный |
| Серия | 2РМТ |
| Тип монтажа | приборный/кабельный |
| Размер корпуса | 22 |
| Тип корпуса | Б (блочный, приборный) |
| Current type | постоянный, переменный |
| Габарит A | 23±0.1 мм |
| Размер B | 30 мм |
| Габариты D | 27 мм |
| Габариты Д | M22X1 |
| Кол-во контактов | 10 |
| Тип связи | резьбовое |
| Макс. частота | 3 МГц |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Часть разъема | Г (розетка) |
| Min shelf life | 15 лет |
| Climate version | В (всеклиматическое) |
| Покрытие контакта | золото или серебро |
| Теплостойкость | 1 (100°C) |
| Диаметр контакта | 1.0 мм, 1.5 мм, 2.0 мм, 3.0 мм |
| Current max 1 0mm | 5.0-8.0 А |
| Current max 1 5mm | 7.0-15.0 А |
| Current max 2 0mm | 18.0 А |
| Current max 3 0mm | 32.0 А |
| Отн. влажность | 98% при +40 °C |
| Shock single peak | 5000 м/с² (500 g) |
| Макс. раб. темп. | 100 °C |
| Мин. раб. темп. | -60 °C |
| Contact combination | 1 (все контакты Ø 1.0 мм) |
| Shock repeated peak | 1000 м/с² (100 g) |
| Contact plating code | В (серебро) |
| Примечание | "1" |
| Dimensions D mounting | M24X1 |
| Сопр. изоляции | 5000 МОм |
| Год выпуска | 2020 |
| Виброускорение | 490 м/с² (50 g) |
| Тип упаковки | Bulk (россыпь) |
| Атм. давление мин. | 1.33x10-10 Па |
| Contact resistance 1 0mm | 5.0 мОм |
| Contact resistance 1 5mm | 2.5 мОм |
| Contact resistance 2 0mm | 1.6 мОм |
| Contact resistance 3 0mm | 0.8 мОм |
| Contact overheat temp max | 50 °C |
| Диапазон частот вибрации | 1-5000 Гц |
| Voltage max dc or ac peak | 560-700 В |
