Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
20 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 134,96 |
| от 2 | 3 959,91 |
| от 3 | 3 817,32 |
| от 4 | 3 711,49 |
| от 6 | 3 632,76 |
Описание

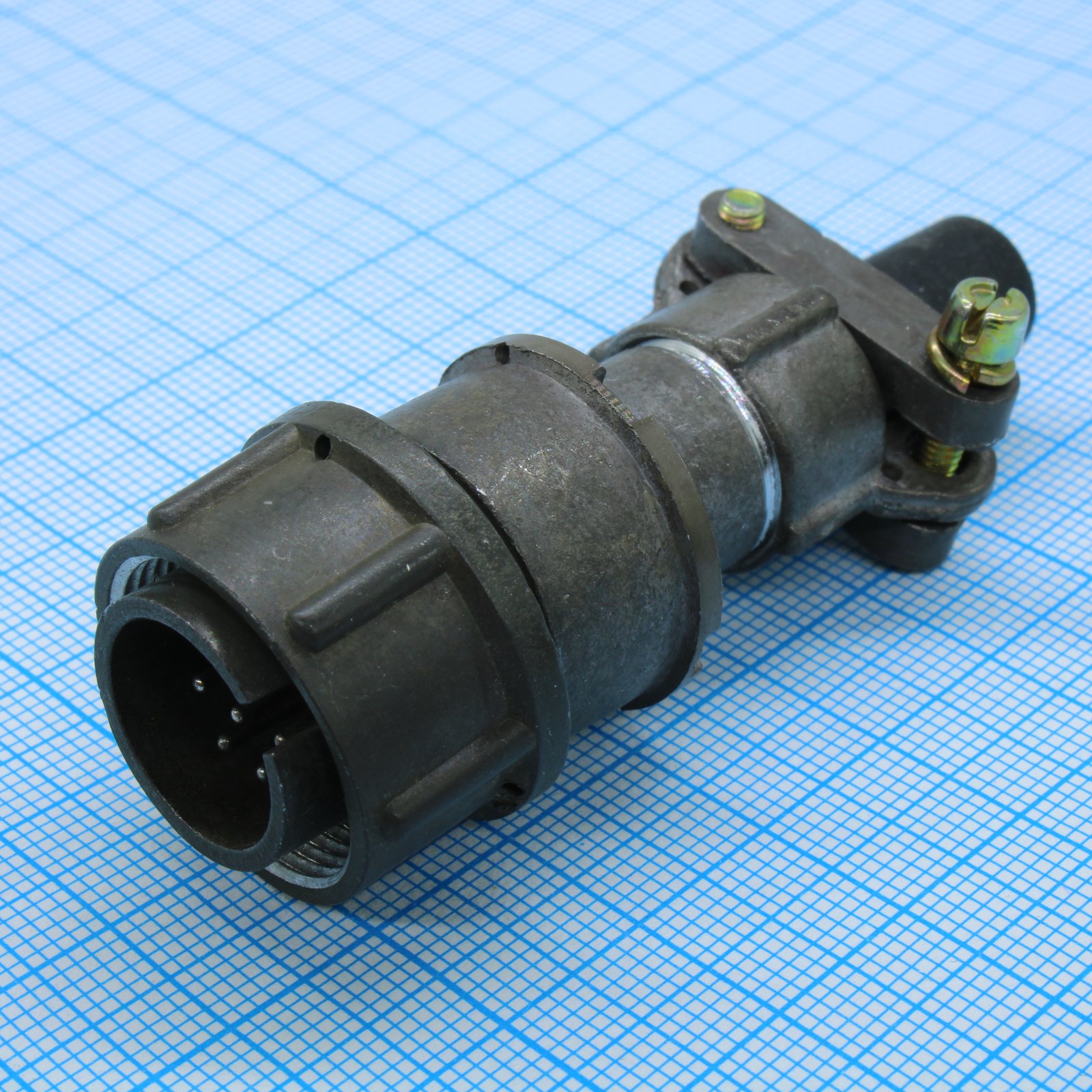

Соединитель цилиндрический низкочастотный негерметичный 2РМТ18КПН7Ш1В1В производства «Исеть» предназначен для коммутации электрических цепей в приборах и оборудовании. Относится к серии 2РМТ, обеспечивает надежное соединение в условиях умеренных механических нагрузок. Применяется в промышленной и радиоэлектронной аппаратуре, где не требуется герметизация контактов.
Технические характеристики
| Тип | Соединитель электрический низкочастотный цилиндрический |
| Серия | 2РМ, 2РМТ, 2РМД, 2РМДТ |
| Тип монтажа | внутренний объемный монтаж |
| Описание | Соединитель цилиндрический низкочастотный негерметичный |
| Артикул | 2РМТ18КПН7Ш1В1В |
| Mating force | 29.4 N (3 kgf) – 539.6 N (55 kgf) |
| Поляризация | одношпоночная |
| Циклы сочленения | 500 |
| Specification | ГЕ0.364.126ТУ |
| Min shelf life | 15 years |
| Climate version | В2.1 по ГОСТ 15150-69 (2РМТ, 2РМДТ); УХЛ2.1 по ГОСТ 15150-69 (2РМ, 2РМД) |
| Тип соединения | резьбовое |
| Диап. частот | до 3 МГц |
| Теплостойкость | 100 °C |
| Сопр. контакта | 1.0mm: 5.0 mΩ; 1.5mm: 2.5 mΩ; 2.0mm: 1.6 mΩ; 3.0mm: 0.8 mΩ |
| Ток на контакт | 4–36 A |
| Linear acceleration | 2000 m/s² (200 g) |
| Макс. рабочее напряжение | 560V; 700V |
| Min operating hours | 1000 h |
| Примечание | "1" |
| Сопр. изоляции | ≥5000 MΩ |
| Год выпуска | 2026 |
| Contact plating options | А – золото, В – серебро |
| Socket extraction force | 1.0mm: 0.5–2.95 N (0.05–0.3 kgf); 1.5mm: 0.7–3.92 N (0.07–0.4 kgf); 2.0mm: 1.0–4.9 N (0.1–0.5 kgf); 3.0mm: 1.25–5.9 N (0.125–0.6 kgf) |
| Тип упаковки | Bulk (россыпь) |
| Contact diameter options | 1.0, 1.5, 2.0, 3.0 mm |
| Dielectric strength 560V | 1850 V (ампл.) |
| Dielectric strength 700V | 2300 V (ампл.) |
| Раб. темп. макс. | 100 °C |
| Min operating temperature | -60 °C |
| Диапазон частот вибрации | 1–5000 Hz |
| Total current per connector | 27–260 A |
| Capacitance between contacts | ≤6 pF |
| Acoustic noise frequency range | 50–10000 Hz |
| Max wire cross section 2RM 2RMT | 1.0mm: 0.5 mm²; 1.5mm: 1.0 mm²; 2.0mm: 1.5 mm²; 3.0mm: 6 mm² |
| Atmospheric low working pressure | 133.32·10⁻¹² Pa (10⁻¹² mmHg) |
| Mechanical shock single duration | 0.1–2 ms |
| Vibration acceleration amplitude | 490 m/s² (50 g) |
| Atmospheric high working pressure | 50.6·10⁴ Pa (5.0 kgf/cm²) |
| Max wire cross section 2RMD 2RMDT | 1.5mm: 1.0 mm²; 2.0mm: 2.5 mm²; 3.0mm: 10 mm² |
| Temperature cycling gold contacts | от 250 до минус 60 °C |
| Mechanical shock repeated duration | 1–3 ms |
| Acoustic noise sound pressure level | 170 dB |
| Temperature cycling silver contacts | от 180 до минус 60 °C |
| Mechanical shock single peak acceleration | 5000 m/s² (500 g) |
| Mechanical shock repeated peak acceleration | 1000 m/s² (100 g) |
