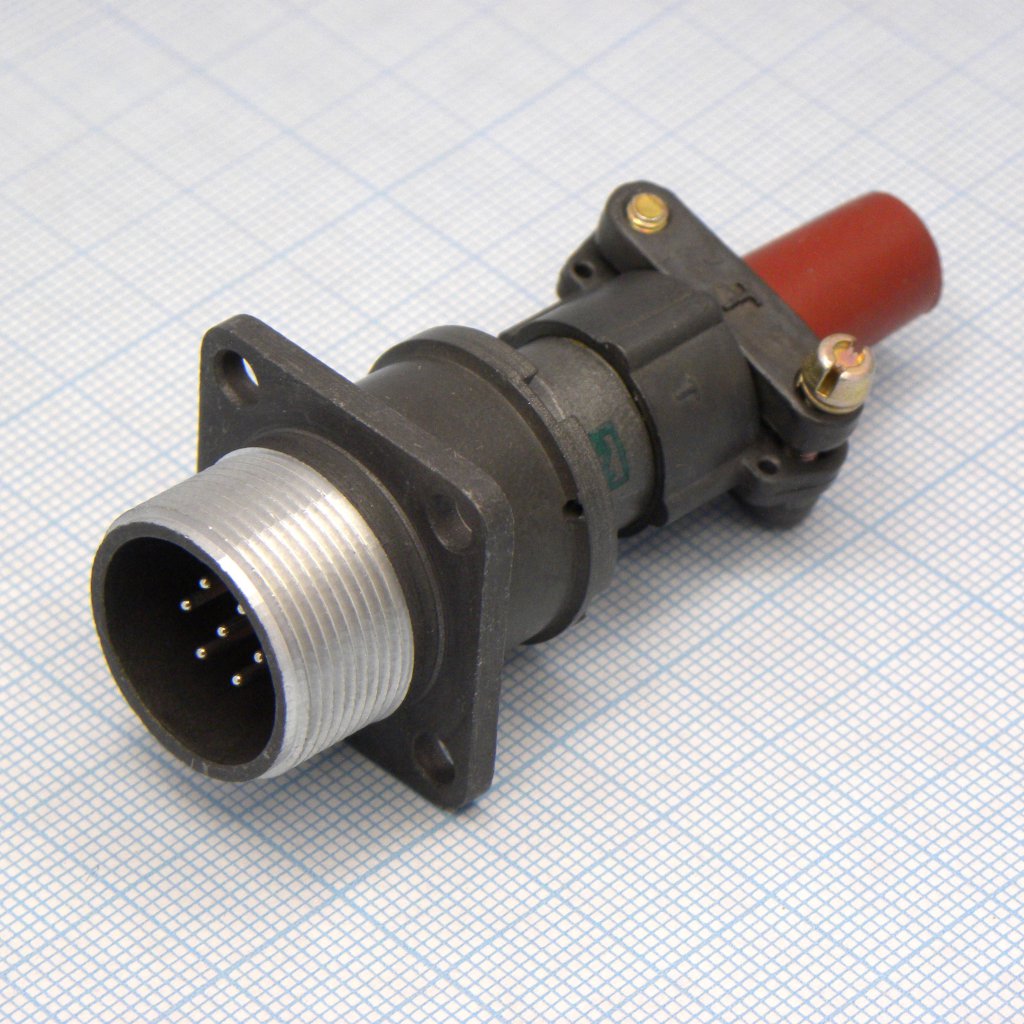

Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
9 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 768,81 |
| от 2 | 3 607,68 |
| от 3 | 3 476,42 |
| от 4 | 3 378,99 |
| от 6 | 3 306,51 |
Описание
Соединитель цилиндрический низкочастотный негерметичный от производителя «Исеть». Рассчитан на работу в стандартных условиях, поставляется в россыпи (Bulk). Применяется для сборки кабельных жгутов и коммутации в промышленной и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | cylindrical low-frequency connector |
| Серия | 2РМТ |
| Корпус | cylindrical connector |
| Тип монтажа | panel/cable |
| Nut type | Н (for unshielded cable) |
| Тип кабеля | П (straight) |
| Current type | DC, AC up to 3 MHz |
| Housing size | 18 |
| Тип корпуса | Б (block/instrument) |
| Кол-во контактов | 7 |
| Тип связи | Резьбовой |
| Размеры мм | A: 20±0.1; B: 27; D: 25; L: 25; Thread D: M18X1; Thread D2: M20X1 |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Часть разъема | Ш (plug) |
| Climate version | В (all-climate, for internal mounting) |
| Покрытие контакта | gold or silver |
| Теплостойкость | 1 (100°C) |
| Contact combination | 1 (all contacts Ø1.0 mm) |
| Low air pressure Pa | 1.33e-10 |
| Contact diameters mm | 1, 1.5, 2, 3 |
| Contact plating code | В (silver) |
| Min shelf life years | 15 |
| Примечание | "1" |
| Год выпуска | 2020 |
| Humidity temperature C | 40 |
| Vibration frequency Hz | 1 to 5000 |
| Тип упаковки | Bulk (россыпь) |
| Относительная влажность % | 98 |
| Vibration acceleration ms2 | 490 |
| Contact overheat temp max C | 50 |
| Operating temperature range C | -60 to +100 |
| Insulation resistance mohm min | 5000 |
| Max current per contact d1 0 A | 5.0 to 8.0 |
| Max current per contact d1 5 A | 7.0 to 15.0 |
| Max current per contact d2 0 A | 18 |
| Max current per contact d3 0 A | 32 |
| Single impact acceleration ms2 | 5000 |
| Contact resistance d1 0 mohm max | 5 |
| Contact resistance d1 5 mohm max | 2.5 |
| Contact resistance d2 0 mohm max | 1.6 |
| Contact resistance d3 0 mohm max | 0.8 |
| Repeated impact acceleration ms2 | 1000 |
| Max working voltage DC or AC peak V | 560 to 700 |
