Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
2 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 906,88 |
| от 2 | 3 740,48 |
| от 3 | 3 604,94 |
| от 4 | 3 504,34 |
| от 6 | 3 429,50 |
Описание

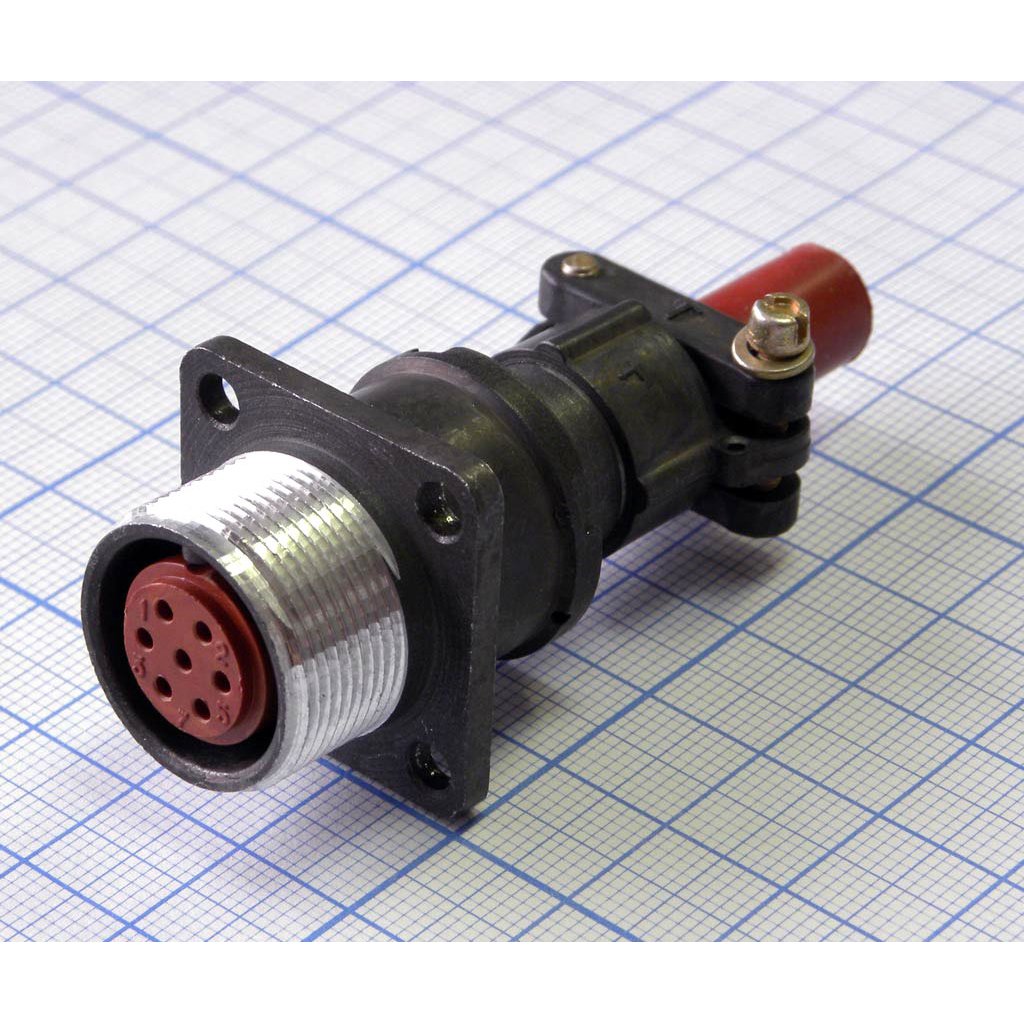

Соединитель цилиндрический низкочастотный негерметичный от производителя «Исеть». Модель 2РМТ18БПН7Г1В1В весит 40 кг и поставляется в россыпи (Bulk). Применяется в промышленной автоматике и радиоэлектронной аппаратуре для коммутации электрических цепей.
Технические характеристики
| Тип | cylindrical low-frequency connector |
| Серия | 2РМТ |
| Тип монтажа | panel/cable |
| Nut type | Н (for unshielded cable) |
| Размер корпуса | 18 |
| Body type | Б (block/panel) |
| Cable entry | П (straight) |
| Кол-во контактов | 7 |
| Тип связи | Резьбовой |
| Housing sizes | 14, 18, 22, 24, 27, 30, 33, 36, 39, 42, 45 |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Часть разъема | Г (socket) |
| Contact counts | 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50 |
| Min shelf life | 15 years |
| Climate version | В (all-climate) |
| Покрытие контакта | gold or silver |
| Диап. частот | up to 3 MHz |
| Теплостойкость | 1 (100°C) |
| Low air pressure | 1.33x10^-10 Pa |
| Contact diameters | 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
| Max current 1 0mm | 5.0-8.0 A |
| Max current 1 5mm | 7.0-15.0 A |
| Max current 2 0mm | 18.0 A |
| Max current 3 0mm | 32.0 A |
| Отн. влажность | 98% at +40°C |
| Contact combination | 1 (all contacts Ø1.0 mm) |
| Частота вибрации | 1-5000 Hz |
| Contact plating code | В (silver) |
| Примечание | "1" |
| Сопр. изоляции | 5000 MOhm |
| Год выпуска | 2018 |
| Виброускорение | 490 m/s² (50 g) |
| Тип упаковки | Bulk (россыпь) |
| Contact resistance 1 0mm | 5.0 mOhm |
| Contact resistance 1 5mm | 2.5 mOhm |
| Contact resistance 2 0mm | 1.6 mOhm |
| Contact resistance 3 0mm | 0.8 mOhm |
| Max voltage dc or ac peak | 560-700 V |
| Single shock acceleration | 5000 m/s² (500 g) |
| Диап. раб. темп. | -60°C to +100°C |
| Repeated shock acceleration | 1000 m/s² (100 g) |
