Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
8 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 603,81 |
| от 2 | 3 467,40 |
| от 3 | 3 359,12 |
| от 6 | 3 263,86 |
| от 12 | 3 199,46 |
Описание

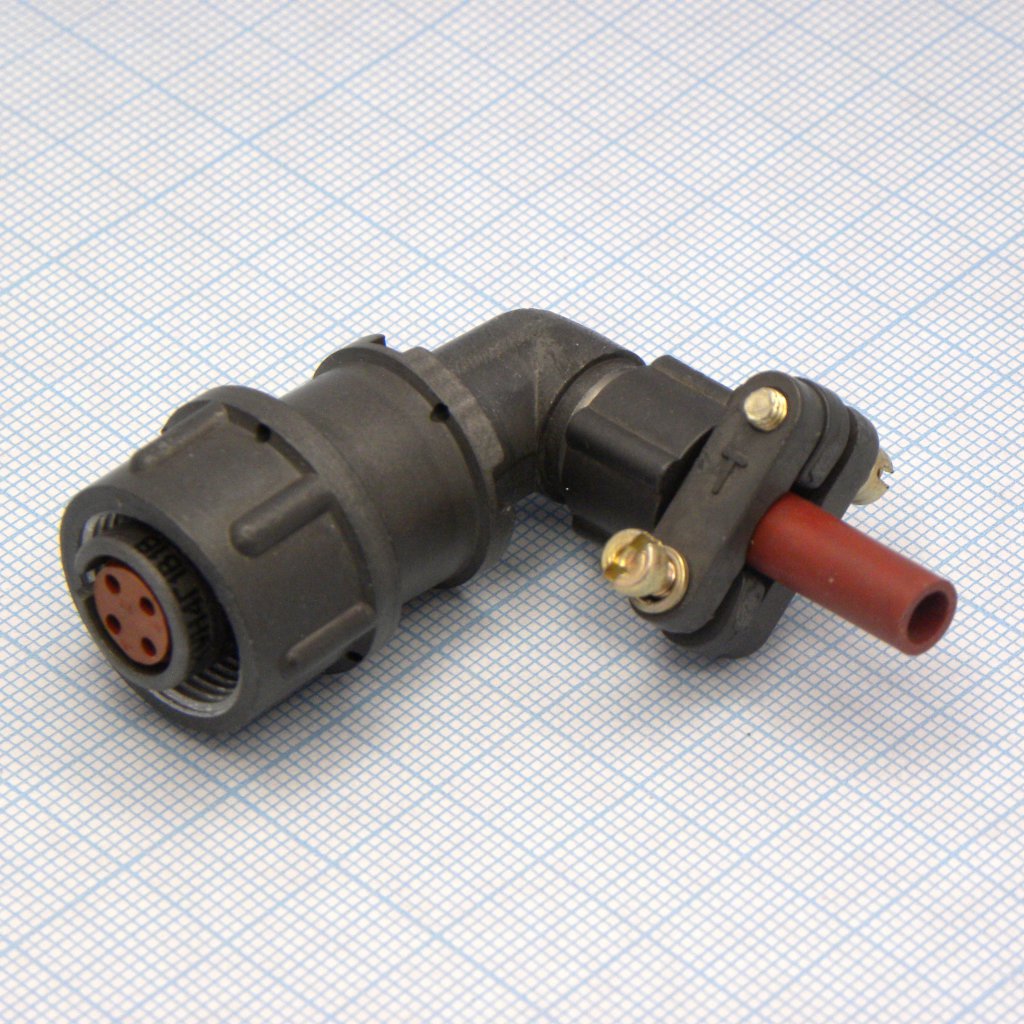

Соединитель цилиндрический низкочастотный негерметичный 2РМТ14КУН4Г1В1В производства компании «Исеть» предназначен для коммутации электрических цепей в условиях умеренных механических нагрузок. Конструкция обеспечивает надежное соединение без требований к герметизации, что упрощает монтаж и обслуживание. Применяется в радиоэлектронной и приборостроительной аппаратуре для работы в составе стационарных и подвижных устройств.
Технические характеристики
| Тип | Соединитель цилиндрический низкочастотный негерметичный |
| Серия | 2РМТ |
| Тип монтажа | кабель |
| Nut type | Н (для неэкранированного кабеля) |
| Размер корпуса | 14 |
| Тип корпуса | К (кабельный) |
| Pipe type | У (угловой) |
| Макс. напряжение | 560-700V |
| Current type | постоянный, переменный до 3 МГц |
| Габарит A | 17±0.1mm |
| Размер B | 24mm |
| Габариты D | 25mm |
| Габариты Д | M14X1 |
| Shock single | 5000m/s² (500g) |
| Кол-во контактов | 4 |
| Тип связи | резьбовое |
| Циклы сочленения | 500 |
| Specification | ГЕО.364.126 ТУ |
| Часть разъема | Г (розетка) |
| Тип разъема | цилиндрический малогабаритный |
| Min shelf life | 15 years |
| Shock repeated | 1000m/s² (100g) |
| Покрытие контакта | В (серебро) |
| Покрытие контакта | золото или серебро |
| Теплостойкость | 1 (100°C) |
| Climate execution | В (всеклиматическое) |
| Contact diameters | 1.0mm, 1.5mm, 2.0mm, 3.0mm |
| Max current 1 0mm | 5.0-8.0A |
| Max current 1 5mm | 7.0-15.0A |
| Max current 2 0mm | 18.0A |
| Max current 3 0mm | 32.0A |
| Отн. влажность | 98% at +40°C |
| Contact combination | 1 (все контакты Ø 1.0 мм) |
| Dimensions D thread | M16X1 |
| Частота вибрации | 1-5000Hz |
| Сопр. изоляции | 5000MOhm |
| Год выпуска | 2019 |
| Виброускорение | 490m/s² (50g) |
| Тип упаковки | Bulk (россыпь) |
| Contact resistance 1 0mm | 5.0mOhm |
| Contact resistance 1 5mm | 2.5mOhm |
| Contact resistance 2 0mm | 1.6mOhm |
| Contact resistance 3 0mm | 0.8mOhm |
| Min atmospheric pressure | 1.33x10-10 Pa |
| Раб. темп. макс. | 100°C |
| Min operating temperature | -60°C |
