Документация

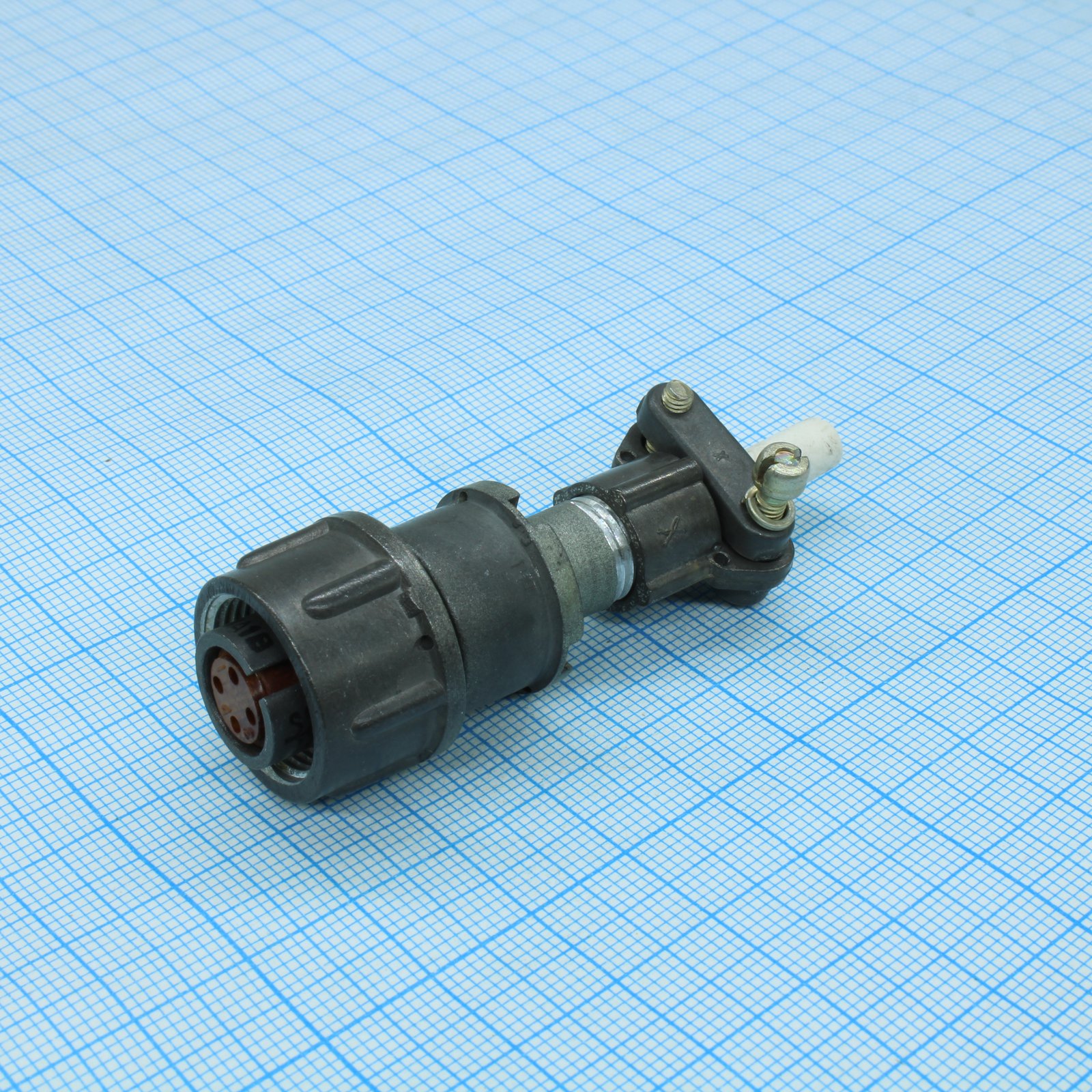

Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительРоссия
У поставщиков
25 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 314,81 |
| от 2 | 6 020,54 |
| от 3 | 5 753,67 |
| от 4 | 5 581,53 |
| от 5 | 5 459,40 |
Описание
Соединитель цилиндрический низкочастотный негерметичный, произведенный в России. Рассчитан на работу в стандартных условиях без защиты от влаги и пыли. Выпущен в 2018 году, поставляется в россыпной упаковке. Подходит для монтажа в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Part | Г (розетка) |
| Тип | 2РМТ |
| Серия | 2РМ, 2РМТ, 2РМД, 2РМДТ |
| Покрытие | А (золото) |
| Тип монтажа | внутренний объемный монтаж |
| Nut type | Н (для неэкранированного кабеля) |
| Body type | К (кабельный) |
| Body block | Б (корпус блочный без левой резьбы) |
| Shell size | 14 |
| Cable entry | П (прямой) |
| Описание | Соединители электрические низкочастотные цилиндрические |
| Артикул | 2РМТ14КПН4Г1А1В |
| Mating force | 29,4–539,6 Н (3–55 кгс) |
| Поляризация | одношпоночная |
| Кол-во контактов | 4 |
| Циклы сочленения | 500 |
| Specification | ГЕ0.364.126ТУ |
| Left connector | Л (левая розетка) |
| Min shelf life | 15 лет |
| Climate version | В (всеклиматическое исполнение В2.1 по ГОСТ 15150-69 для 2РМТ, 2РМДТ) |
| Тип соединения | резьбовое |
| Теплостойкость | 1 (100°C) |
| Диаметр контакта | 1,0 мм |
| Low air pressure | 133,32·10⁻¹² Па (10⁻¹² мм рт.ст.) |
| High air pressure | 50,6·10⁴ Па (5,0 кгс/см²) |
| Сопр. контакта | 5,0 мОм |
| Contact combination | 1 (все контакты диаметром 1,0 мм) |
| Contact orientation | О (хвостовики контактов развернуты на 180°) |
| Ток на контакт | 4–36 А |
| Linear acceleration | 2000 м/с² (200 g) |
| Min operating hours | 1000 ч |
| Рабочая частота | до 3 МГц |
| Уровень звукового давления | 170 дБ |
| Сопр. изоляции | не менее 5000 МОм |
| Макс. рабочее напряжение | 560 В; 700 В |
| Год выпуска | 2018 |
| Тип упаковки | Bulk (россыпь) |
| Dielectric strength 560V | 1850 В (ампл.) |
| Dielectric strength 700V | 2300 В (ампл.) |
| Раб. темп. макс. | 100 °C |
| Min operating temperature | -60 °C |
| Диапазон частот вибрации | 1–5000 Гц |
| Socket disengagement force | 0,5–2,95 Н (0,05–0,3 кгс) |
| Total current per connector | 27–260 А |
| Capacitance between contacts | не более 6 пФ |
| Acoustic noise frequency range | 50–10000 Гц |
| Max wire cross section 2RM 2RMT | 0,5 мм² |
| Mechanical shock single duration | 0,1–2 мс |
| Vibration acceleration amplitude | 490 м/с² (50 g) |
| Temperature cycling gold contacts | от 250 до -60 °C |
| Mechanical shock repeated duration | 1–3 мс |
| Temperature cycling silver contacts | от 180 до -60 °C |
| Mechanical shock single peak acceleration | 5000 м/с² (500 g) |
| Mechanical shock repeated peak acceleration | 1000 м/с² (100 g) |
