Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
43 шт.
Норм. уп.: 140
Цены поставщиков
Склад 13
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 140
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 642,09 |
| от 2 | 1 564,95 |
| от 4 | 1 502,14 |
| от 7 | 1 455,50 |
| от 13 | 1 420,80 |
Описание

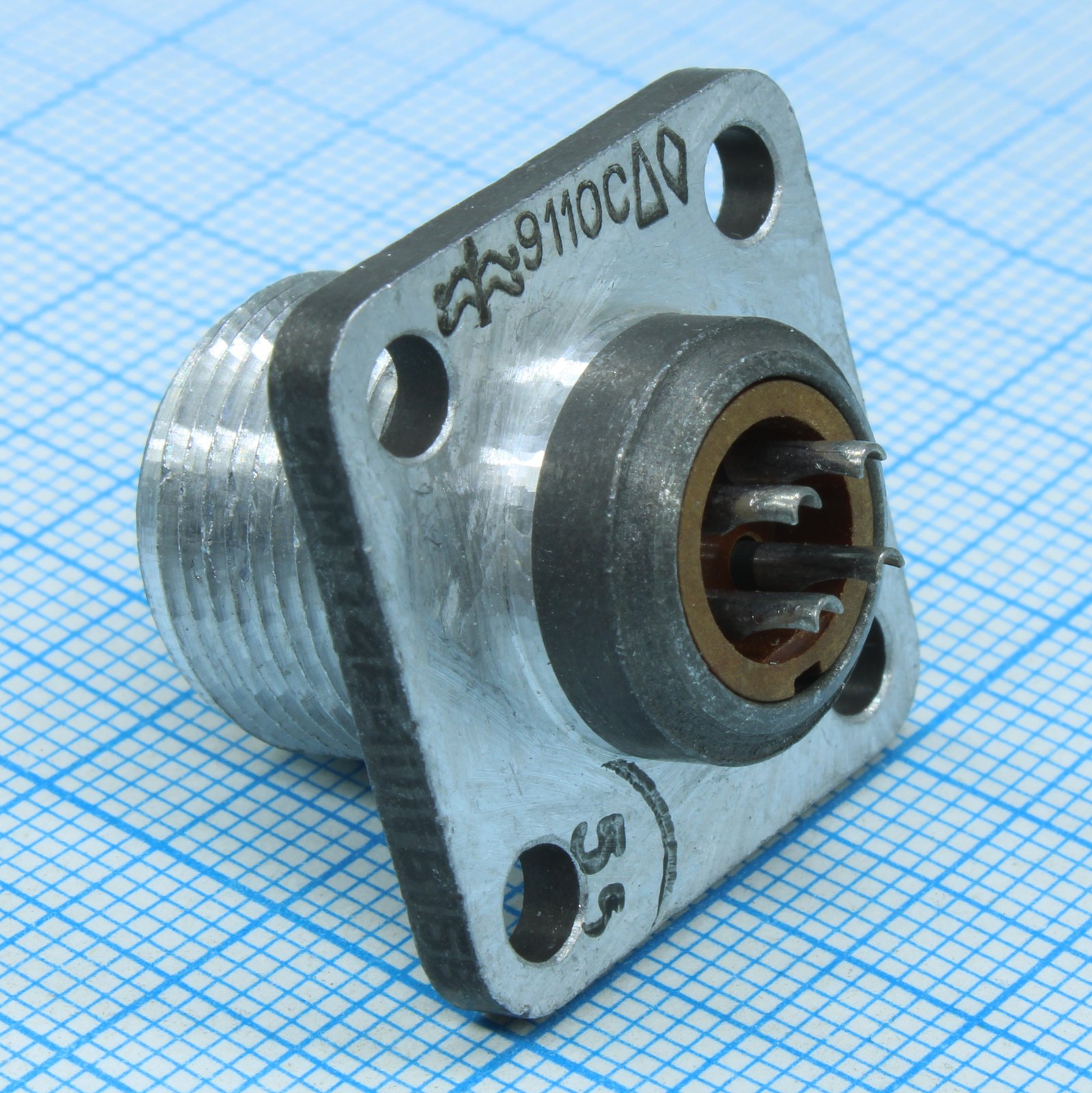

Соединитель цилиндрический низкочастотный негерметичный от производителя «Исеть». Модель 2РМТ14Б4Г1В1В рассчитана на работу в стандартных условиях, поставляется в россыпи (Bulk). Применяется для коммутации электрических цепей в промышленной автоматике и приборостроении.
Технические характеристики
| Серия | 2РМ, 2РМТ, 2РМД, 2РМДТ |
| Назначение | для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов, для внутреннего объемного монтажа |
| Nut type | Н – для неэкранированного кабеля, Э – для экранированного кабеля |
| Pipe type | П – прямой, У – угловой |
| Описание | Соединители электрические низкочастотные цилиндрические |
| Left socket | Л – левая розетка (только для проходных вилок) |
| Тип корпуса | Б – блочный (приборный), К – кабельный |
| Поляризация | одношпоночная |
| Тип связи | резьбовое |
| Циклы сочленения | 500 |
| Тип монтажа | внутренний объемный монтаж |
| Тип разъема | цилиндрический низкочастотный |
| Gender options | вилка, розетка |
| Min shelf life | 15 years |
| Climate version | В2.1 по ГОСТ 15150-69 для 2РМТ, 2РМДТ; УХЛ2.1 по ГОСТ 15150-69 для 2РМ, 2РМД |
| Диап. частот | до 3 МГц |
| Теплостойкость | 100 °C |
| Сопр. контакта | 1.0 mm: 5.0 mΩ; 1.5 mm: 2.5 mΩ; 2.0 mm: 1.6 mΩ; 3.0 mm: 0.8 mΩ |
| Disengagement force | 29.4 N (3 kgf) – 539.6 N (55 kgf) |
| Linear acceleration | 2000 m/s² (200 g) |
| Макс. рабочее напряжение | 560 V; 700 V |
| Min operating hours | 1000 h |
| Part number example | Вилка(Розетка)2РМ(2РМТ,2РМД,2РМДТ)14(18,22,24,27,30,33,36,39,42,45)Б(К)П(У)Н(Э)О4(7,8,10,19,20,22,24,30,32,45,50)Г(Ш)1(2-9)А(В)1ЛБВ, ГЕ0.364.126ТУ |
| Technical conditions | ГЕ0.364.126ТУ |
| Примечание | "1" |
| Contact count options | 4, 7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50 |
| Contact tail rotation | О – хвостовики контактов развернуты относительно шпонки и шпоночного паза на 180° |
| Сопр. изоляции | ≥ 5000 MΩ |
| Год выпуска | 2020 |
| Contact plating options | А – золото, В – серебро |
| Тип упаковки | Bulk (россыпь) |
| Contact diameter options | 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
| Current load per contact | 4–36 A |
| Dielectric strength 560V | 1850 V (ампл.) |
| Dielectric strength 700V | 2300 V (ампл.) |
| Раб. темп. макс. | 100 °C |
| Min operating temperature | -60 °C |
| Диапазон частот вибрации | 1–5000 Hz |
| Capacitance between contacts | ≤ 6 pF |
| Acoustic noise frequency range | 50–10000 Hz |
| Max wire cross section 2RM 2RMT | 1.0 mm: 0.5 mm²; 1.5 mm: 1.0 mm²; 2.0 mm: 1.5 mm²; 3.0 mm: 6 mm² |
| Atmospheric low working pressure | 133.32·10⁻¹² Pa (10⁻¹² mmHg) |
| Contact combination designations | 1: все контакты диаметром 1,0 мм; 2: контакты диаметром 1,00 мм и 1,5 мм; 3: контакты диаметром 2 мм и 3 мм; 4: контакты диаметром 1 мм и 3 мм; 5: все контакты диаметром 1,5 мм; 6: контакты диаметром 1,5 мм и 3 мм; 7: контакты диаметром 1,5 мм, 2 мм и 3 мм; 8: контакты диаметром 1,5 мм и 2 мм; 9: все контакты диаметром 3 мм |
| Current load total per connector | 27–260 A |
| Mechanical shock single duration | 0.1–2 ms |
| Vibration acceleration amplitude | 490 m/s² (50 g) |
| Atmospheric high working pressure | 50.6·10⁴ Pa (5.0 kgf/cm²) |
| Housing block without left thread | Б – корпус блочный (приборный) без левой резьбы |
| Max wire cross section 2RMD 2RMDT | 1.5 mm: 1.0 mm²; 2.0 mm: 2.5 mm²; 3.0 mm: 10 mm² |
| Temperature cycling gold contacts | от 250 до минус 60 °C |
| Mechanical shock repeated duration | 1–3 ms |
| Acoustic noise sound pressure level | 170 dB |
| Temperature cycling silver contacts | от 180 до минус 60 °C |
| Socket disengagement force with gauge | 1.0 mm: 0.5–2.95 N (0.05–0.3 kgf); 1.5 mm: 0.7–3.92 N (0.07–0.4 kgf); 2.0 mm: 1.0–4.9 N (0.1–0.5 kgf); 3.0 mm: 1.25–5.9 N (0.125–0.6 kgf) |
| Mechanical shock single peak acceleration | 5000 m/s² (500 g) |
| Mechanical shock repeated peak acceleration | 1000 m/s² (100 g) |
