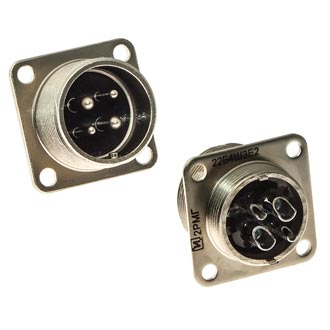

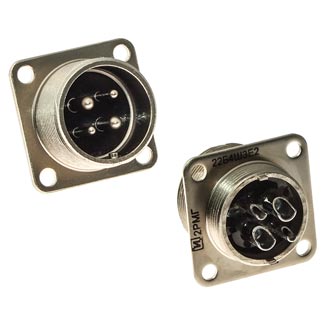

Разъем цилиндрический 2РМГ22Б4Ш3Е2
У поставщика
У поставщиков
113 шт.
Цены поставщиков
Склад 15
В наличии:113 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 756,71 |
Описание
Разъем цилиндрический 2РМГ22Б4Ш3Е2 от производителя АТЛАНТ. Это миниатюрный кабельный коннектор на ток до 10 А и напряжение до 560 В, с резьбовым соединением и одношпоночной поляризацией. Корпус рассчитан на экранированный кабель, выдерживает до 500 циклов сочленения и работает при температурах до 100 °C. Применяется в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | 2РМГ22Б4Ш3Е2 |
| Корпус | cylindrical |
| Тип монтажа | cable |
| Размер корпуса | 22 |
| Patrubok i | 28.7mm |
| Body thread | M22*1 |
| Макс. ток | 10A |
| Patrubok d1 | 27mm |
| Макс. напряжение | 560V |
| Поляризация | single key |
| Срок хранения | 25 years |
| Тип связи | threaded |
| Макс. частота | 3MHz |
| Циклы сочленения | 500 |
| Patrubok type | for shielded cable |
| Тип разъема | cylindrical miniature |
| Patrubok d lev | 14mm |
| Patrubok l max | 48mm |
| Покрытие контакта | chemical nickel |
| Теплостойкость | 100°C |
| Patrubok thread | M22*1 |
| Диаметр контакта | 1mm |
| Dimensions body b | 1.8mm |
| Dimensions body l | 28.5mm |
| Темп. диапазон | -60°C to 200°C |
| Сопр. контакта | 15mOhm |
| Число контактов | 4 |
| Расположение контактов | 4 contacts Ø1mm |
| Leakage air pressure | 147099.8Pa |
| Dimensions body a max | 30mm |
| Dimensions body d lev | 23mm |
| Сопр. изоляции | 5000MOhm |
| Minimum operating life | 1000h |
| Виброускорение | 500m/s² |
| Мин. темп. хр. | -60°C |
| Атм. давление мин. | 1.3e-10Pa |
| Макс. раб. темп. | 200°C |
| Shock single acceleration | 5000m/s² |
| Диапазон частот вибрации | 1-5000Hz |
| Shock repeated acceleration | 1000m/s² |
