Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительЭлекон
У поставщиков
3 шт.
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 279,39 |
| от 2 | 3 115,52 |
| от 3 | 2 966,93 |
| от 4 | 2 871,09 |
| от 6 | 2 803,09 |
Описание

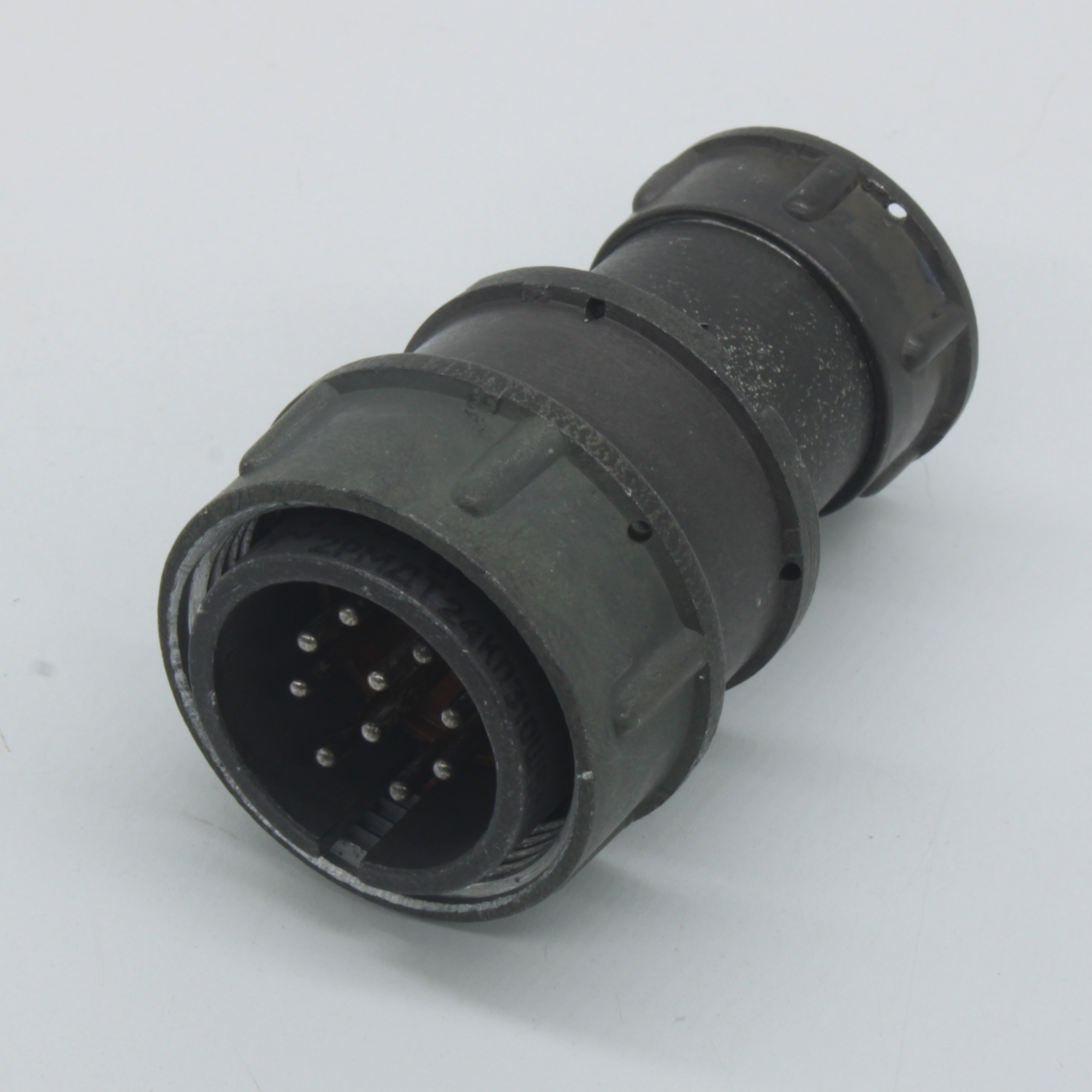

Соединитель цилиндрический низкочастотный негерметичный от производителя Элекон. Модель 2РМДТ24КПЭ10Ш5В1В рассчитана на работу в стандартных условиях, поставляется в россыпной упаковке. Подходит для использования в промышленной автоматике и радиоэлектронной аппаратуре.
Технические характеристики
| Тип | 2РМДТ |
| Серия | 2РМ, 2РМТ, 2РМД, 2РМДТ |
| Тип монтажа | внутренний объемный монтаж |
| Описание | Соединитель цилиндрический низкочастотный негерметичный |
| Mating force | 29.4–539.6 N (3–55 kgf) |
| Поляризация | одношпоночная |
| Циклы сочленения | 500 |
| Specification | ГЕ0.364.126ТУ |
| Min shelf life | 15 years |
| Тип соединения | резьбовое |
| Диап. частот | до 3 МГц |
| Climate category | В2.1 по ГОСТ 15150-69 |
| Low air pressure | 133.32·10⁻¹² Pa (10⁻¹² mmHg) |
| High air pressure | 50.6·10⁴ Pa (5.0 kgf/cm²) |
| Сопр. контакта | 1.0 mm: 5.0 mΩ; 1.5 mm: 2.5 mΩ; 2.0 mm: 1.6 mΩ; 3.0 mm: 0.8 mΩ |
| Ток на контакт | 4–36 A |
| Linear acceleration | 2000 m/s² (200 g) |
| Min operating hours | 1000 h |
| Уровень звукового давления | 170 dB |
| Сопр. изоляции | ≥ 5000 MΩ |
| Макс. рабочее напряжение | 560 V; 700 V |
| Socket breakout force | 1.0 mm: 0.5–2.95 N (0.05–0.3 kgf); 1.5 mm: 0.7–3.92 N (0.07–0.4 kgf); 2.0 mm: 1.0–4.9 N (0.1–0.5 kgf); 3.0 mm: 1.25–5.9 N (0.125–0.6 kgf) |
| Год выпуска | 2007 |
| Тип упаковки | Bulk (россыпь) |
| Contact diameter options | 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
| Dielectric strength 560V | 1850 V (ампл.) |
| Dielectric strength 700V | 2300 V (ампл.) |
| Макс. раб. темп. | +100 °C |
| Мин. раб. темп. | -60 °C |
| Диапазон частот вибрации | 1–5000 Hz |
| Total current per connector | 27–260 A |
| Capacitance between contacts | ≤ 6 pF |
| Acoustic noise frequency range | 50–10000 Hz |
| Mechanical shock single duration | 0.1–2 ms |
| Vibration acceleration amplitude | 490 m/s² (50 g) |
| Max wire cross section 2RMD 2RMDT | 1.5 mm: 1.0 mm²; 2.0 mm: 2.5 mm²; 3.0 mm: 10 mm² |
| Temperature cycling gold contacts | от +250 до -60 °C |
| Mechanical shock repeated duration | 1–3 ms |
| Temperature cycling silver contacts | от +180 до -60 °C |
| Mechanical shock single peak acceleration | 5000 m/s² (500 g) |
| Mechanical shock repeated peak acceleration | 1000 m/s² (100 g) |
