Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительИсеть
У поставщиков
20 шт.
Норм. уп.: 80
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 831,00 |
| от 2 | 3 667,48 |
| от 3 | 3 534,30 |
| от 4 | 3 435,43 |
| от 6 | 3 361,89 |
Описание

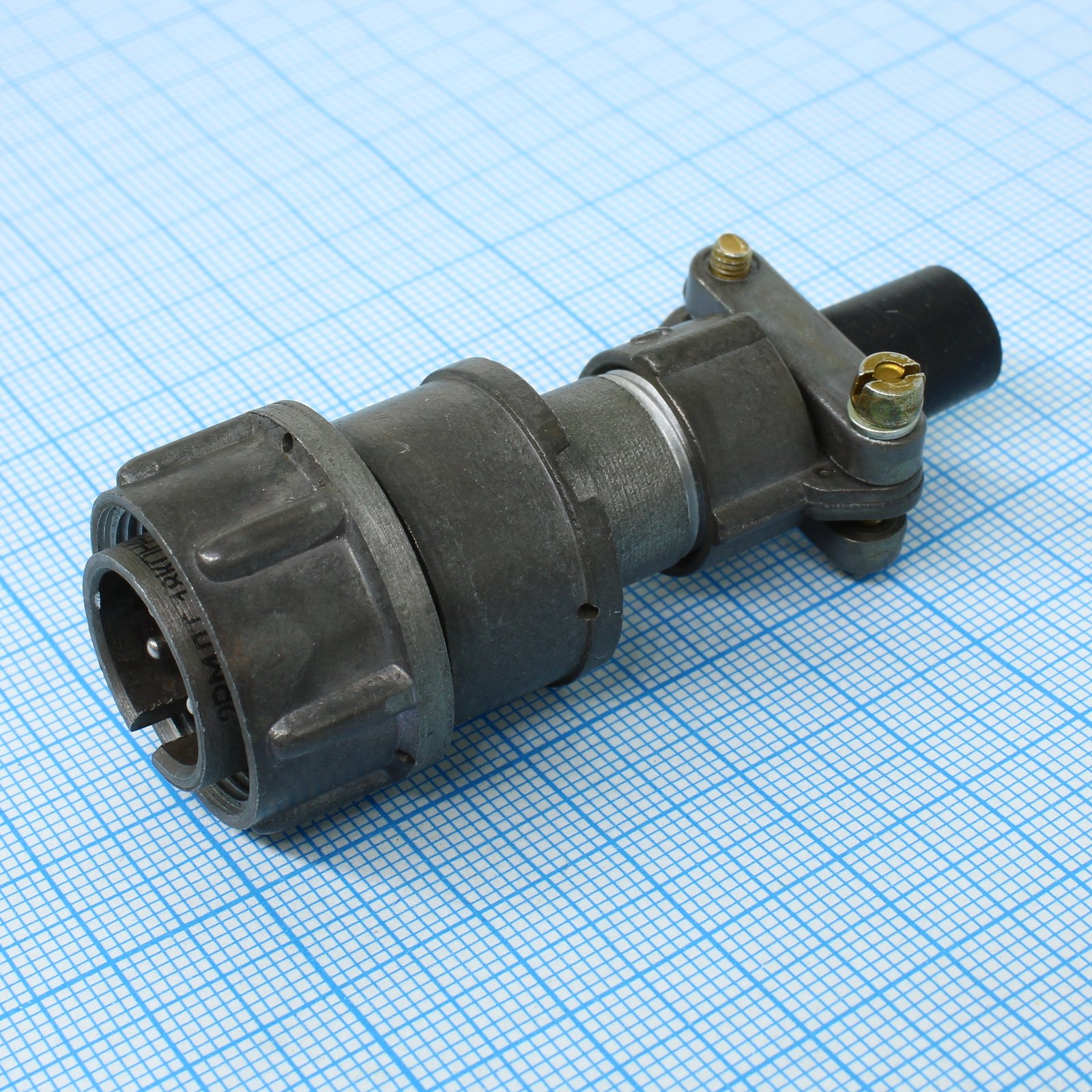

Соединитель цилиндрический низкочастотный негерметичный 2РМДТ18КПН4Ш5В1В производства «Исеть» предназначен для коммутации электрических цепей в приборах и оборудовании. Конструкция обеспечивает надежное соединение в условиях вибраций и механических нагрузок. Применяется в промышленной и специальной технике, где требуется устойчивость к внешним воздействиям.
Технические характеристики
| Тип | соединители цилиндрические малогабаритные |
| Серия | 2РМТ, 2РМДТ |
| Назначение | для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов |
| Влажность | 98% at +40°C |
| Тип монтажа | кабель |
| Nut type | Н (для неэкранированного кабеля) |
| Стандарт | ГЕО.364.126 ТУ |
| Размер корпуса | 18 |
| Тип корпуса | К (кабельный) |
| Pipe type | П (прямой) |
| Размеры | Case size 18 A: 20±0.1mm; Case size 18 B: 27mm; Case size 18 D: 25mm; Case size 18 L: M18X1; Case size 18 D2: M20X1 |
| Производитель | ОАО «Уральский завод электрических соединителей «Исеть» |
| Shock single | 5000 m/s² (500g) |
| Кол-во контактов | 4 |
| Тип связи | резьбовое |
| Макс. частота | 3 МГц |
| Циклы сочленения | 500 |
| Часть разъема | Ш (вилка) |
| Min shelf life | 15 years |
| Shock repeated | 1000 m/s² (100g) |
| Покрытие контакта | В (серебро) |
| Покрытие контакта | золото или серебро |
| Теплостойкость | 1 (100°C) |
| Climate execution | В (всеклиматическое) |
| Contact diameters | 1.0mm, 1.5mm, 2.0mm, 3.0mm |
| Current max 1 0mm | 5.0-8.0A |
| Current max 1 5mm | 7.0-15.0A |
| Current max 2 0mm | 18.0A |
| Current max 3 0mm | 32.0A |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -60°C |
| Contact combination | 5 (все контакты Ø 1,5 мм) |
| Частота вибрации | 1-5000 Hz |
| Contact overheat max | 50°C |
| Сопр. изоляции | ≥5000 MOhm |
| Год выпуска | 2019 |
| Виброускорение | 490 m/s² (50g) |
| Тип упаковки | Штучный товар |
| Атм. давление мин. | 1.33e-10 Pa |
| Contact resistance 1 0mm | ≤5.0 mOhm |
| Contact resistance 1 5mm | ≤2.5 mOhm |
| Contact resistance 2 0mm | ≤1.6 mOhm |
| Contact resistance 3 0mm | ≤0.8 mOhm |
| Voltage max dc or ac peak | 560-700V |
| Min operating hours at 71c | 130000 |
| Min operating hours at 75c | 100000 |
| Min operating hours at 78c | 80000 |
| Min operating hours at 84c | 50000 |
| Min operating hours at 88c | 40000 |
| Min operating hours at 92c | 30000 |
| Min operating hours at 94c | 25000 |
| Min operating hours at 98c | 20000 |
| Min operating hours at 102c | 15000 |
| Min operating hours at 109c | 10000 |
| Min operating hours at 113c | 7500 |
| Min operating hours at 120c | 5000 |
| Min operating hours at 129c | 3000 |
| Min operating hours at 150c | 1000 |
