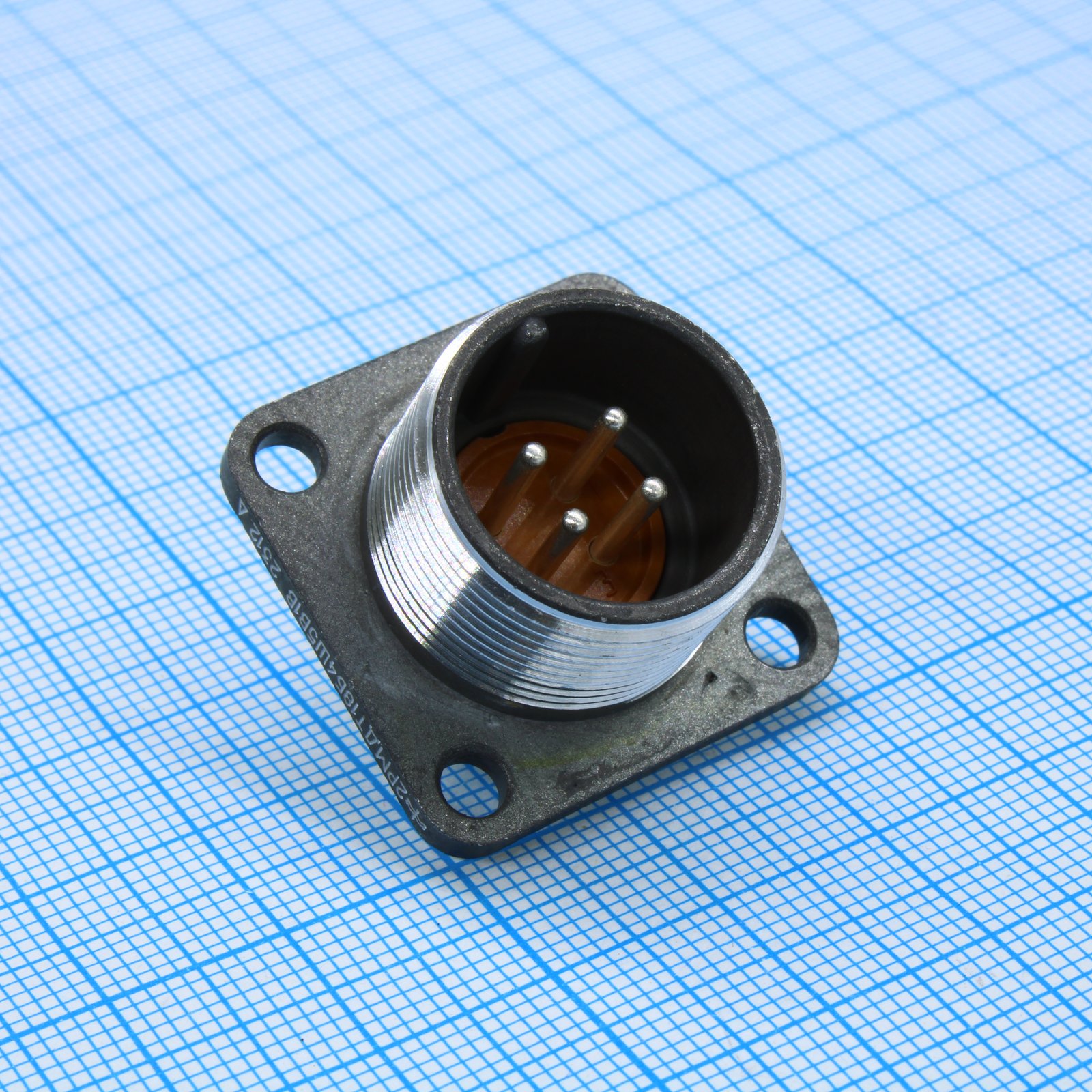

РАЗЪЕМЫ 2РМДТ18Б4Ш5В1В
У поставщика
ПроизводительЭлекон
КатегорияРазъёмы отечественные
У поставщиков
808 шт.
Цены поставщиков
Склад 15
В наличии:771 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 678,79 |
Склад 13
В наличии:37 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 474,47 |
| от 2 | 2 346,86 |
| от 3 | 2 231,15 |
| от 4 | 2 156,50 |
| от 8 | 2 103,56 |
Описание
Разъем 2РМДТ18Б4Ш5В1В производства «Элекон» — это герметичный цилиндрический соединитель из серии 2РМДТ. Конструкция с байонетным замком обеспечивает надежную фиксацию и устойчивость к вибрациям. Применяется для коммутации цепей в бортовой аппаратуре и промышленном оборудовании, работающем в жестких условиях эксплуатации.
Технические характеристики
| Тип | 2РМДТ18Б4Ш5В1В |
| Тип | Розетка |
| Корпус | cylindrical connector |
| Coupling | Резьбовой |
| Влажность | resistant to humid heat, dew, ozone, flammability, mold, salt fog, solar radiation |
| Тип монтажа | Выводной |
| Body type | block (device) |
| Shell size | 18 |
| Описание | Low-frequency cylindrical electrical connectors, threaded coupling, one-key polarization |
| Макс. напряжение | 700V |
| Поляризация | one-key |
| Макс. частота | 3MHz |
| Общий ток | 27-260A |
| Часть разъема | вилка |
| Shelf life min | 15 years |
| Unmating force | 29.4N (3kgf) to 539.6N (55kgf) |
| Climate version | V2.1 per GOST 15150-69 |
| Покрытие контакта | Золотистый |
| Диаметр контакта | 1.5mm, 2.0mm, 3.0mm |
| Low air pressure | 133.32e-12Pa |
| Number of cycles | 500 |
| Tail orientation | стандартный |
| Contact tail type | solder |
| High air pressure | 50.6e4Pa |
| Сопр. контакта | 1.0mm: 5.0mOhm; 1.5mm: 2.5mOhm; 2.0mm: 1.6mOhm; 3.0mm: 0.8mOhm |
| Число контактов | 4 |
| Температурный рейтинг | 100°C |
| Ток на контакт | 4-36A |
| Linear acceleration | 2000m/s² (200g) |
| Сопр. изоляции | 5000MOhm min |
| Год выпуска | 2022 |
| Minimum operating life | 1000 hours |
| Виброускорение | 490m/s² (50g) |
| Макс. сечение провода | 1.5mm contact: 1.0mm²; 2.0mm contact: 2.5mm²; 3.0mm contact: 10mm² |
| Acoustic pressure level | 170dB |
| Contact retention force | 1.0mm: 0.5-2.95N; 1.5mm: 0.7-3.92N; 2.0mm: 1.0-4.9N; 3.0mm: 1.25-5.9N |
| Contact arrangement code | 5 |
| Temperature change range | -60°C to +250°C |
| Диапазон частот вибрации | 1-5000Hz |
| Диап. раб. темп. | -60°C to +100°C |
| Capacitance between contacts | 6pF max |
| Acoustic noise frequency range | 50-10000Hz |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | At 560V: 1850V; At 700V: 2300V |
| Mechanical shock single duration | 0.1-2ms |
| Mechanical shock repeated duration | 1-3ms |
| Mechanical shock single acceleration | 5000m/s² (500g) |
| Mechanical shock repeated acceleration | 1000m/s² (100g) |
