Соединитель цилиндрический низкочастотный негерметичный
У поставщика
ПроизводительРоссия
У поставщиков
90 шт.
Норм. уп.: 90
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 990,02 |
| от 2 | 2 839,10 |
| от 3 | 2 702,21 |
| от 4 | 2 613,93 |
| от 7 | 2 551,29 |
Описание
Соединитель цилиндрический низкочастотный негерметичный российского производства. Рассчитан на работу в стандартных условиях, поставляется в россыпи. Применяется в промышленной автоматике и радиоэлектронной аппаратуре для коммутации электрических цепей.
Технические характеристики
| Тип | Соединитель цилиндрический низкочастотный негерметичный |
| Серия | 2РМД |
| Тип монтажа | panel/cable |

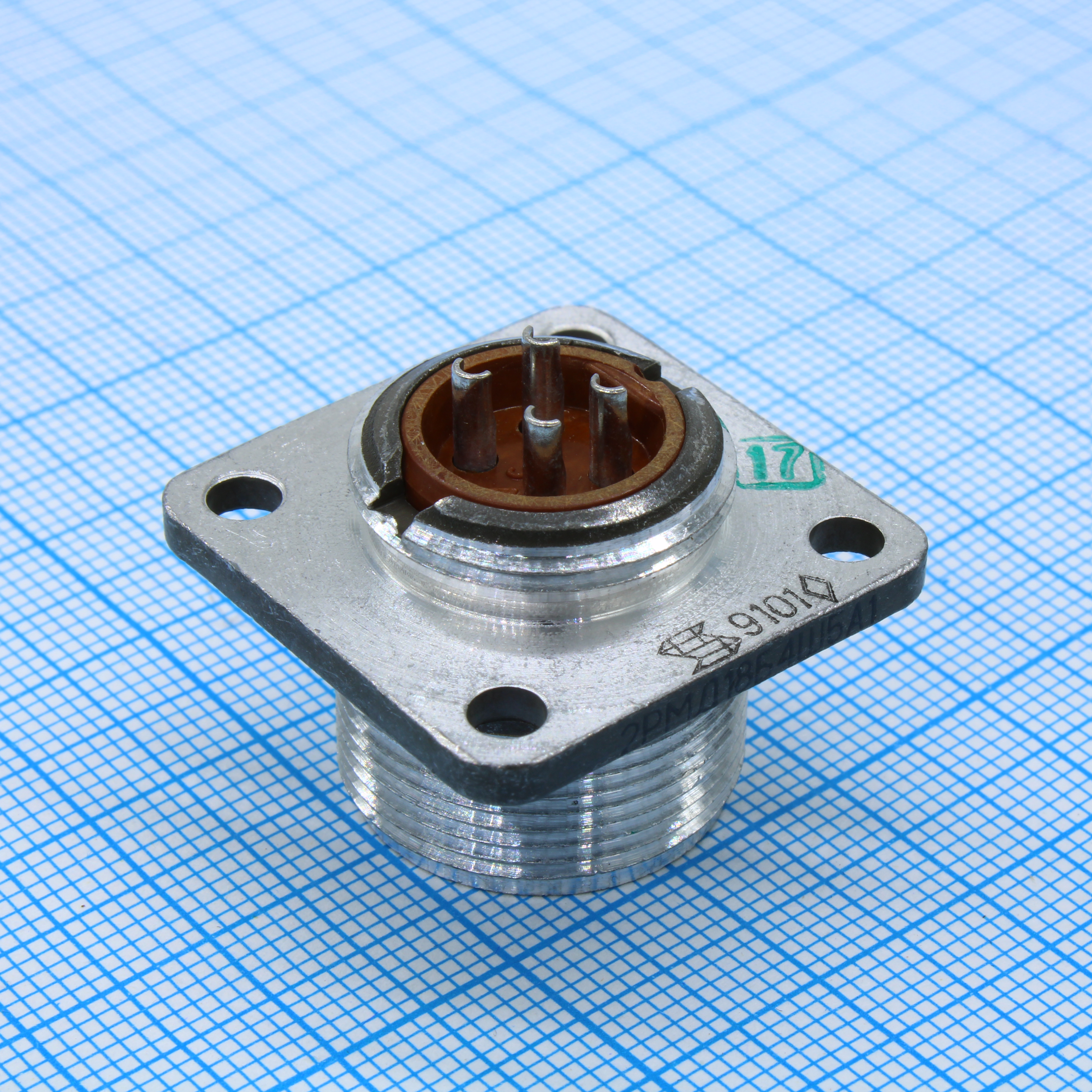

| Артикул | 2РМД18Б4Ш5А1 |
| Mating force | 29.4-539.6 N (3-55 kgf) |
| Поляризация | single-key |
| Кол-во контактов | 4 |
| Current total | 27-260 A |
| Циклы сочленения | 500 |
| Specification | ГЕ0.364.126ТУ |
| Min shelf life | 15 years |
| Тип соединения | Резьбовой |
| Покрытие контакта | Золотистый |
| Диап. частот | up to 3 MHz |
| Теплостойкость | 100°C |
| Climate category | УХЛ2.1 per GOST 15150-69 |
| Диаметр контакта | 1.0 mm |
| Low air pressure | 133.32·10⁻¹² Pa (10⁻¹² mmHg) |
| High air pressure | 50.6·10⁴ Pa (5.0 kgf/cm²) |
| Сопр. контакта | 1.0mm: 5.0 mOhm; 1.5mm: 2.5 mOhm; 2.0mm: 1.6 mOhm; 3.0mm: 0.8 mOhm |
| Ток на контакт | 4-36 A |
| Эл. прочность | 560V: 1850V; 700V: 2300V |
| Linear acceleration | 2000 m/s² (200g) |
| Макс. рабочее напряжение | 560V; 700V |
| Min operating hours | 1000 h |
| Термоциклирование | from 250°C to -60°C |
| Частота вибрации | 1-5000 Hz |
| Shock duration multi | 1-3 ms |
| Сопр. изоляции | 5000 MOhm min |
| Shock duration single | 0.1-2 ms |
| Год выпуска | 1991 |
| Max wire cross section | 1.0mm: 0.5 mm² |
| Виброускорение | 490 m/s² (50g) |
| Acoustic pressure level | 170 dB |
| Socket extraction force | 1.0mm: 0.5-2.95 N (0.05-0.3 kgf) |
| Тип упаковки | Bulk (россыпь) |
| Acoustic noise frequency | 50-10000 Hz |
| Shock acceleration multi | 1000 m/s² (100g) |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -60°C |
| Shock acceleration single | 5000 m/s² (500g) |
| Capacitance between contacts | 6 pF max |
