Разъемы / Цилиндрические (Круглые) / 2PM серия / Кожух 2РМ18 / 2PM18 Shell
У поставщика
ПроизводительPOL-SUN
КатегорияРазъемы цилиндрические
У поставщиков
2 921 шт.
Норм. уп.: 75
Цены поставщиков
Склад 14
В наличии:2 839 шт.
Срок поставки: до 7 дн.
Норм. уп.: 75
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 75 | 134,74 |
Склад 13
В наличии:82 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 137,08 |
| от 9 | 131,64 |
| от 18 | 126,40 |
| от 36 | 122,22 |
| от 75 | 119,92 |
Описание

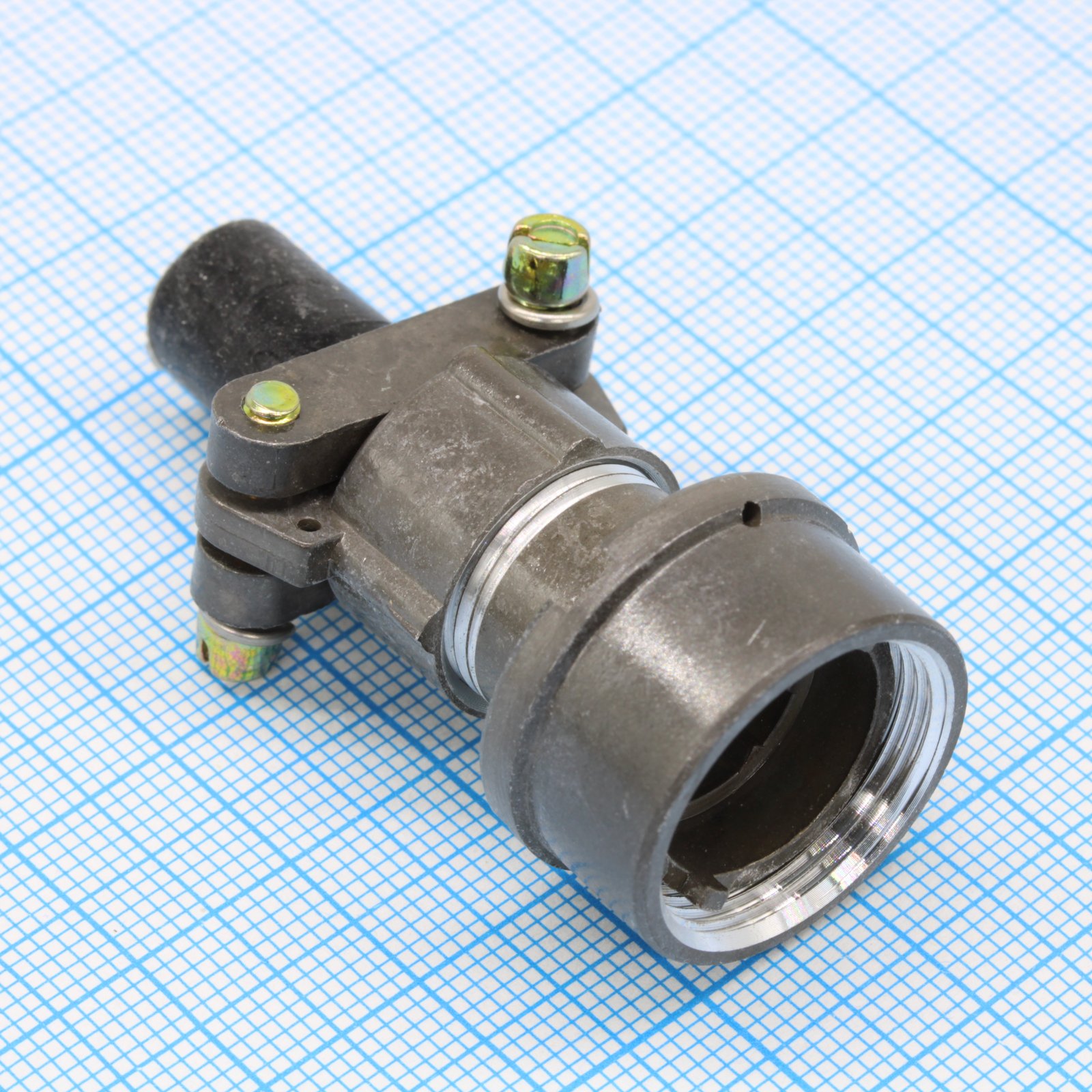

Разъем 2PM18 Shell от POL-SUN представляет собой защитный кожух для цилиндрических (круглых) соединителей серии 2РМ18. Предназначен для герметизации и механической защиты контактной группы в условиях повышенной влажности и вибраций. Используется в промышленном оборудовании, приборостроении и системах автоматизации для обеспечения надежного соединения.
Технические характеристики
| Серия | 2PM |
| Coupling | threaded nut on cable part |
| Тип монтажа | Выводной |
| Вибрация | 10-200Hz 10g |
| Shell size | 2PM18 |
| Ускорение | 25g |
| Корпус | PM18 |
| Contact sizes | 1.0mm, 1.5mm, 2.0mm, 3.0mm |
| Тип разъема | cylindrical |
| Dust protection | Да |
| Shell resistance | <= 0.0025 Ohm |
| Рабочее напряжение | 400V AC |
| Part type options | cable part (T), block part (Z) |
| Cable entry options | straight (Q), angular (W) |
| Cable gland options | shielded (A), unshielded (B) |
| Contact type options | pin (plug) or socket (receptacle) |
| Contact count options | 4, 7, 10, 19 |
| Раб. температура | -60°C to +150°C |
| Contact gender options | socket (K), pin (J) |
| Contact plating options | gold (1), silver (2) |
| Contact resistance 1 0mm | 0.005 Ohm |
| Contact resistance 1 5mm | 0.0025 Ohm |
| Current per contact 1 0mm | 5A |
| Current per contact 1 5mm | 10A |
| Insulation resistance humid | >= 2 MOhm |
| Нормальное сопротивление изоляции | >= 20 MOhm |
| Cable part angular dimensions | A: Ø25; K: 50; L: 50 |
| Cable part straight dimensions | A: Ø25; B: 5.6; D: 2.5; E: 27; F: 20; H: M18x1; K: M20x1; L: 69max; M: 21; P: Ø3.5 |
| Кол-во контактов | 2 |
