Документация
2П913А, (90-92г.)
У поставщика
ПроизводительТранзистор
У поставщиков
6 шт.
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Минимальная партия: 3 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 786,60 |
| от 10 | 713,00 |
Описание

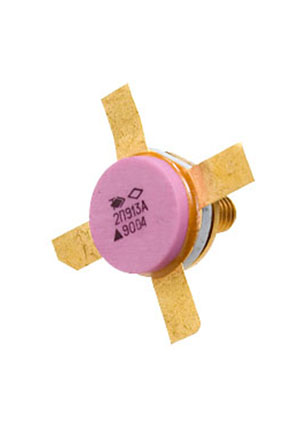

Транзистор 2П913А — это мощный N-канальный MOSFET производства «Транзистор». Компонент выполнен в металлокерамическом корпусе с ленточными выводами для монтажа THT, рассчитан на ток до 19 А и максимальное напряжение сток-исток 50 В. Рабочая частота достигает 400 МГц, а диапазон температур окружающей среды — от -60 до +125 °C. Применяется в промышленной автоматике и высокочастотных усилителях мощности.
Технические характеристики
| Масса | 12g |
| Тип | N-channel MOSFET |
| Корпус | Metal-ceramic with strip leads |
| Тип монтажа | THT |
| Макс. частота | 400MHz |
| Current drain max | 19A |
| Current drain test | 14..16..19A |
| Время пайки макс. | 3s |
| Структура | N-FET |
| Temperature ambient | -60..+125°C |
| Temperature case max | +125°C |
| Voltage gate drain max | 60V |
| Voltage gate source max | 20V |
| Current gate leakage max | 1µA |
| Voltage drain source max | 50V |
| Температура пайки макс. | +260°C |
| Voltage drain source test | 45V |
| Resistance drain source on | — |
| Transconductance at 20V 3A | 1..2.5A/V |
| Voltage gate drain dynamic | 75V |
| Lead distance from case min | 3mm |
| Voltage drain source dynamic | 65V |
| Current drain initial max 25C | 300mA |
| Current drain initial max 125C | 1000mA |
| Welding distance from case min | 0.5mm |
| Power dissipation at case temp 40C | 100W |
| Capacitance gate source at 25V 1MHz | 300..390pF |
| Power dissipation at case temp 125C | 20W |
| Efficiency 2P913B 400MHz 45V pout70W | 40..49% |
| Power gain 2P913B 400MHz 45V pout70W | 4..5.4dB |
| Efficiency 2P913A 400MHz 45V pout100W | 46..50% |
| Power gain 2P913A 400MHz 45V pout100W | 4..5dB |
| Power output 2P913A 400MHz 45V pin50W | 100..120W |
| Power output 2P913B 400MHz 45V pin35W | 70..90W |
| Максимальное напряжение сток-исток Uси,В | 50 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 3 |
| Максимальная рассеиваемая мощность Pси макс..Вт | 100 |
