Биполярный транзистор NPN 160В/ 0.6A/0.625 Вт. Кус=60...250 f=300МГц
У поставщика
ПроизводительDIOTEC
КатегорияТранзисторы
У поставщиков
6 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,25 |
| от 100 | 4,42 |
| от 1 000 | 2,89 |
Описание

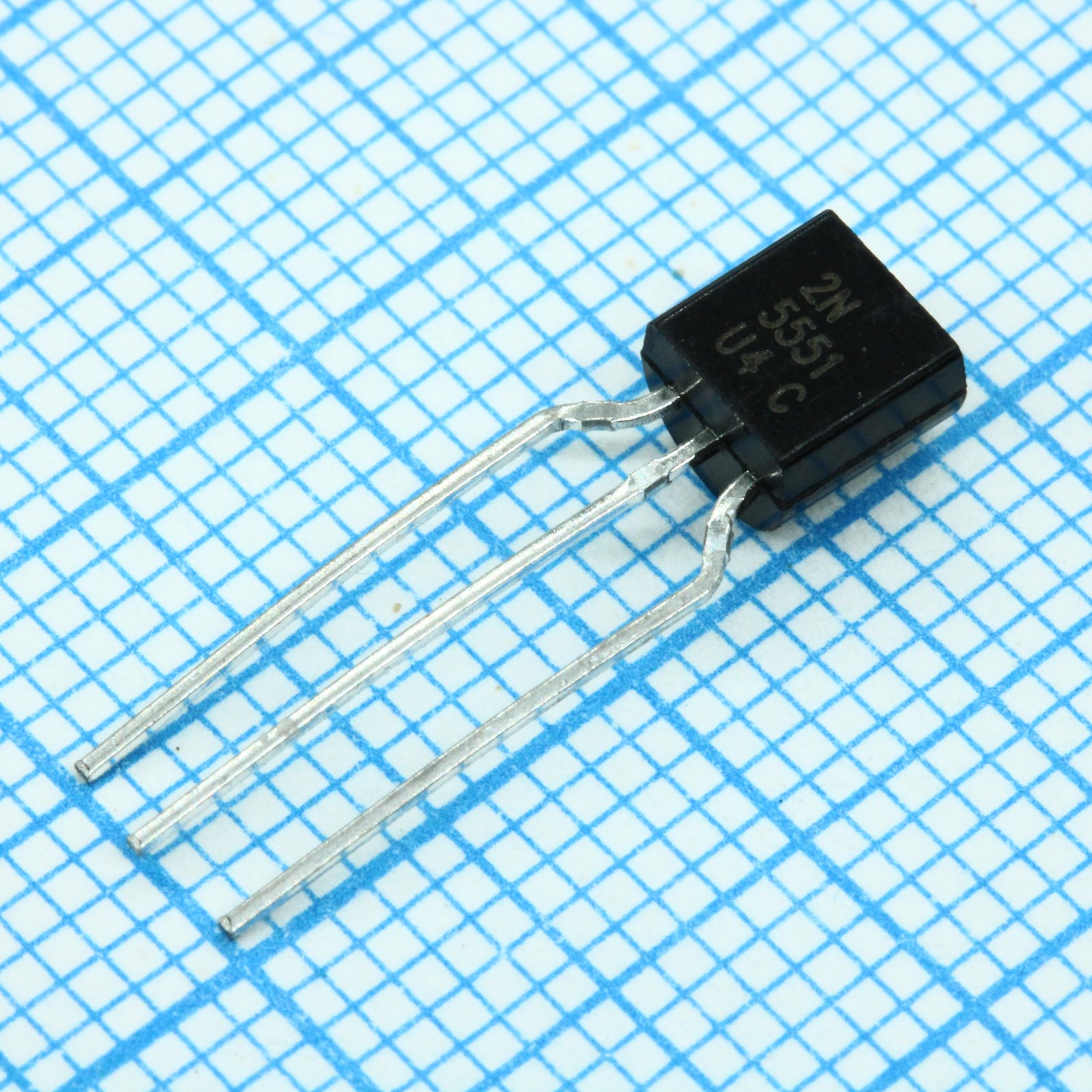

Биполярный NPN-транзистор 2N5551 от DIOTEC предназначен для работы в цепях с напряжением до 160 В и током до 0,6 А. Модель отличается высоким коэффициентом усиления (60–250) и граничной частотой 300 МГц. Применяется в усилительных и переключающих схемах, а также в высоковольтных каскадах.
Технические характеристики
| Тип | NPN |
| Вес | 0.18g |
| Макс. HFE | 250 |
| Мин. HFE | 80 |
| Корпус | TO-92 |
| Icbo макс. | 50nA |
| Макс. IEBO | 50nA |
| Тип монтажа | Выводной |
| Материал корпуса | UL 94V-0 |
| Hfe at ic 1ma | 80 min |
| Hfe at ic 10ma | 80...250 |
| Hfe at ic 50ma | 30 min |
| Vbesat typical | 1.0V |
| Vcesat at 10ma | 0.15V max |
| Vcesat at 50ma | 0.20V max |
| Voltage cbo max | 180V |
| Voltage ceo max | 160V |
| Voltage ebo max | 6V |
| Комплементарный PNP | 2N5401 |
| Solder conditions | 260°C/10s |
| Структура | NPN |
| Capacitance cbo max | 6pF |
| Макс. ток коллектора | 600mA |
| Макс. рассеиваемая мощность | 625mW |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Frequency transition max | 300MHz |
| Frequency transition min | 100MHz |
| Temperature range storage | -55...+150°C |
| Temperature range junction | -55...+150°C |
| Описание (англ.) | Bipolar transistor, NPN, 180 V, 0.6 A, 0.6 W |
| Термосопротивление переход-среда | 200K/W |
| Напр-е к-э (Uкэо макс),В | 160 |
| Коэф-т передачи тока hfe | 50 |
| Максимально допустимый ток к ( Iк макс.А) | 0.6 |
