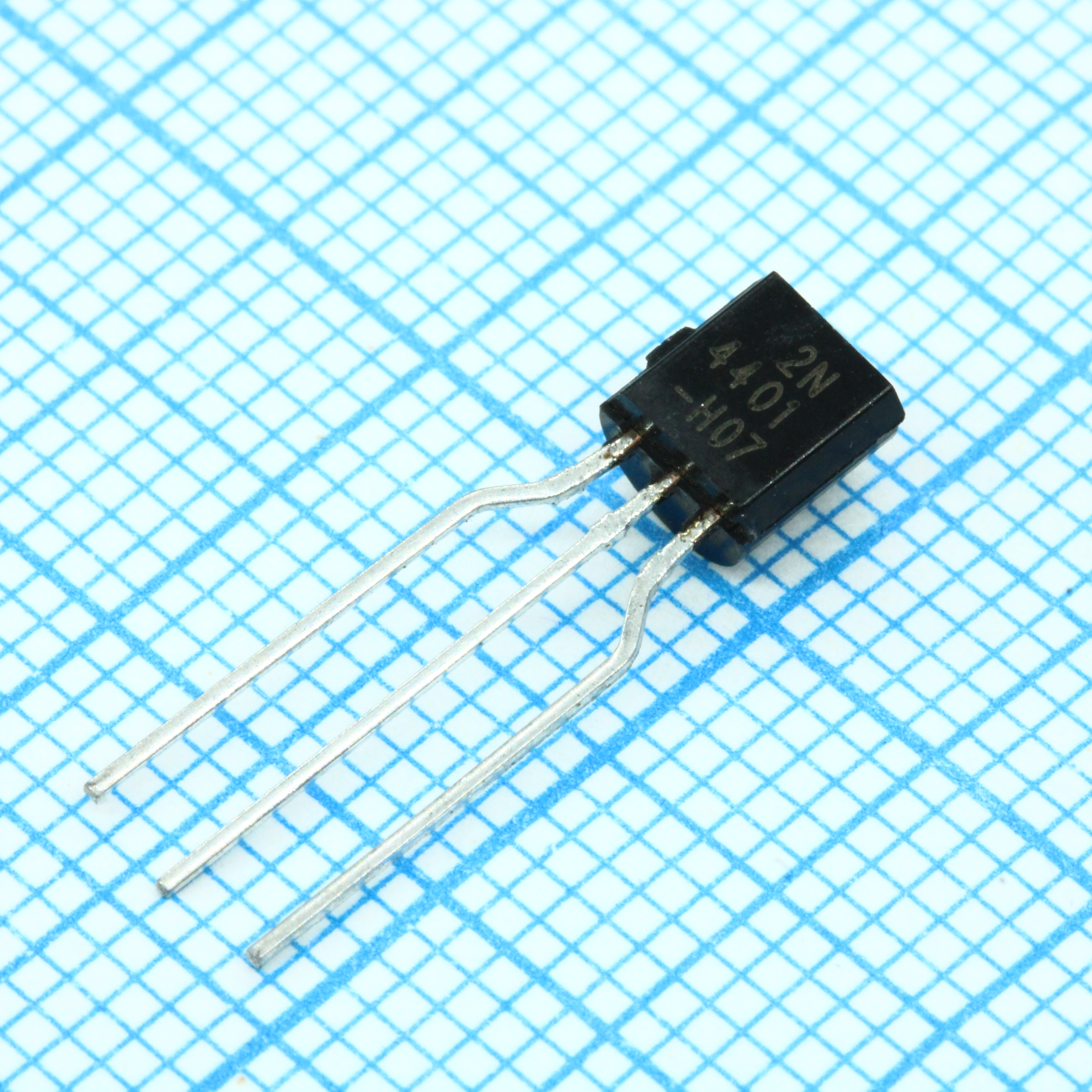

Биполярный транзистор, NPN, 40 В, 0.6 А, 0.63 Вт
У поставщика
ПроизводительON Semiconductor
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
4 634 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт12,57 ₽
Сумма1 257,00 ₽
+ доплата 490,00 ₽
В наличии4 634 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 153 — 11,12 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 1 257,00 ₽. До заказа без доплаты не хватает 16 043,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 257,00 ₽
Описание
Биполярный NPN-транзистор 2N4401TA от ON Semiconductor предназначен для применения в схемах коммутации и усиления. Компонент рассчитан на напряжение коллектор-эмиттер до 40 В и ток коллектора до 0.6 А, рассеиваемая мощность составляет 0.63 Вт. Отличается высокой скоростью переключения и низким напряжением насыщения, что делает его подходящим для использования в логических схемах и драйверах нагрузки.
Технические характеристики
| Граничная частота fT | 250MHz |
| Время задержки td | 15ns |
| Tf | 30ns |
| Tr | 20ns |
| Время хранения ts | 225ns |
| Ccb | 6.5pF |
| Ceb | 30pF |
| Макс. ток коллектора | 600mA |
| Тепловое сопротивление переход-корпус | 83.3°C/W |
| Hie max | 15kΩ |
| Hie min | 1.0kΩ |
| Hoe max | 30µmhos |
| Hoe min | 1.0µmhos |
| Hre max | 8.0e-4 |
| Hre min | 0.1 |
| Маркировка | 2X |
| Корпус | ['TO-92', 'SOT-23'] |
| Тип монтажа | Выводной |
| VCBO макс. | 60V |
| Vceo макс. | 40V |
| Vebo макс. | 6.0V |
| Derate to92 | 5.0mW/°C |
| Описание | General Purpose Amplifier |
| Hfe min 1ma | 40 |
| Pd max to92 | 625mW |
| Rth ja to92 | 200°C/W |
| Derate sot23 | 2.8mW/°C |
| Hfe min 10ma | 80 |
| Pd max sot23 | 350mW |
| Rth ja sot23 | 357°C/W |
| Hfe max 150ma | 300 |
| Hfe min 0 1ma | 20 |
| Hfe min 150ma | 100 |
| Hfe min 500ma | 40 |
| Диапазон температуры перехода и хранения | -55 to +150°C |
| Vbe sat 500ma | 1.2V |
| Vce sat 150ma | 0.4V |
| Vce sat 500ma | 0.75V |
| Тип транзистора | NPN |
| Vbe sat 150ma max | 0.95V |
| Vbe sat 150ma min | 0.75V |
| Hfe max small signal | 500 |
| Hfe min small signal | 40 |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Описание (англ.) | NPN 40V 0.6A 3-Pin TO-92 Ammo |
