Описание

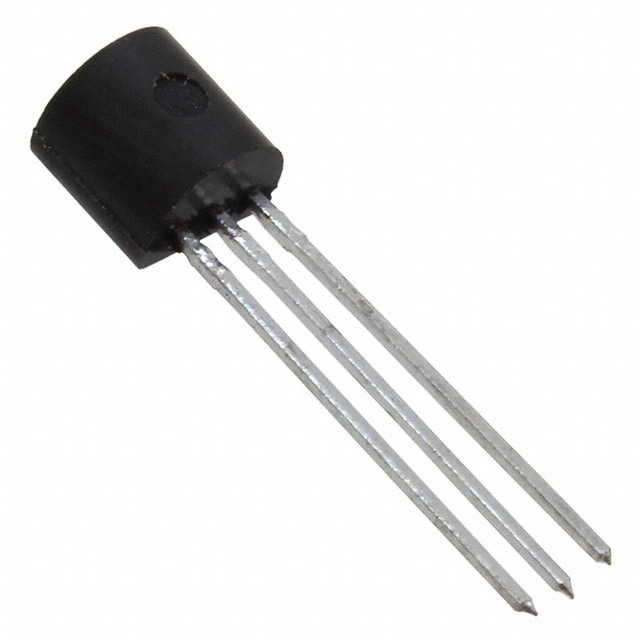

Транзистор 2N4401 от DIOTEC — кремниевый n-p-n биполярный транзистор в корпусе TO-92 для монтажа в отверстия. Выдерживает ток коллектора до 600 мА и напряжение до 40 В, рассеивает мощность 0,625 Вт. Подходит для ключевых схем и усилителей в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | TO-92 |
| Тип монтажа | through-hole |
| Время спада | 30 нс |
| Время нарастания | 20 нс |
| Время задержки | 15 нс |
| Время хранения | 225 нс |
| Ток коллектора | 600 мА |
| Рассеиваемая мощность | 0.625 Вт |
| Выходная емкость | 6.5 пФ |
| Напряжение эмиттер-база | 6 В |
| Частота перехода | 250 МГц |
| Dc current gain hfe 1 | 20 |
| Dc current gain hfe 2 | 40 |
| Dc current gain hfe 3 | 80 |
| Dc current gain hfe 4 | 100…300 |
| Dc current gain hfe 5 | 40 |
| Напряжение коллектор-база | 60 В |
| Ток отсечки эмиттера | 0.1 мкА |
| Ток отсечки коллектора | 0.1 мкА |
| Напряжение коллектор-эмиттер | 40 В |
| Диапазон темп. перехода | -55…+150 °C |
| Напряжение пробоя эмиттер-база | 6 В |
| Напряжение пробоя коллектор-база | 60 В |
| Напряжение насыщения база-эмиттер 1 | 0.95 В |
| Напряжение насыщения база-эмиттер 2 | 1.2 В |
| Напряжение пробоя коллектор-эмиттер | 40 В |
| Напряжение насыщения КЭ 1 | 0.4 В |
| Напряжение насыщения КЭ 2 | 0.75 В |
| Термосопротивление переход-среда | 357 °C/Вт |
