Транзисторы биполярные (BJTs) 2N3904
В наличии
На своём складе
19 000 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,91 ₽
Сумма273,00 ₽
В наличии19 000 шт
от 300 шт
от 800 — 0,85 ₽ (−7%)
300 шт · Москва · 273,00 ₽
Описание

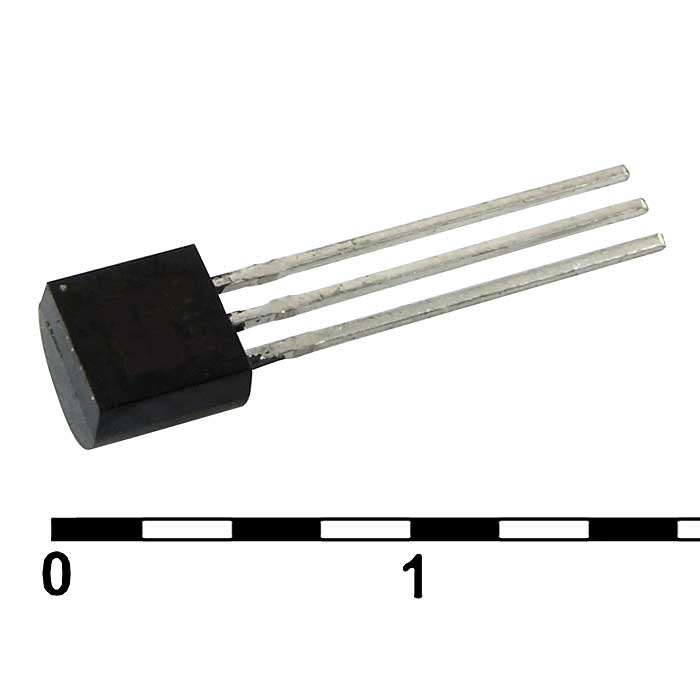

Биполярный NPN-транзистор 2N3904 от KEEN SIDE. Выполнен в корпусе TO-92, рассчитан на ток коллектора до 0,2 А и рассеиваемую мощность 0,625 Вт. Коэффициент усиления по току (hFE) составляет от 100 до 400. Подходит для ключевых схем и усилителей в бытовой электронике.
Технические характеристики
| Тип | NPN |
| Вес | 0.03 |
| В упаковке | 3000 |
| Тип монтажа | Выводной |
| Корпус | TO-92 |
| Время спада | 50 нс |
| Время нарастания | 35 нс |
| Время задержки | 35 нс |
| Время хранения | 200 нс |
| Ток коллектора | 0.2 A |
| Рассеиваемая мощность | 0.625 W |
| Классификация hFE (диапазон) | 150-400 |
| Темп. хранения | -55-150 ℃ |
| Hfe1 | 100-400 |
| Hfe2 | 60 |
| Коэффициент усиления DC hFE3 | 30 |
| Напряжение эмиттер-база | 6 В |
| Темп. перехода | 150 ℃ |
| Частота перехода | 300 МГц |
| Напряжение коллектор-база | 60 В |
| Ток отсечки эмиттера | 0.1 μA |
| Напряжение коллектор-эмиттер | 40 В |
| Ток отсечки коллектора CBO | 0.1 μA |
| Ток отсечки коллектора CEO | 0.1 μA |
| Напряжение пробоя эмиттер-база | 6 В |
| Напр. нас. база-эмиттер | 0.95 В |
| Напряжение пробоя коллектор-база | 60 В |
| Напряжение пробоя коллектор-эмиттер | 40 В |
| Напряжение насыщения коллектор-эмиттер | 0.3 В |
| Граничная частота, МГц | 300 |
| Макс. температура перехода, °C | 150 |
| Макс. температура хранения, °C | 150 |
| Макс. HFE | 400 |
| Мин. температура хранения, °C | -55 |
| Мин. HFE | 100 |
| Мощность, Вт | 0,625 |
| Напряжение насыщения КЭ, В | 0,3 |
| Напряжение, В | 40 |
| Тип транзистора | NPN |
| Ток измерения hFE, мА | 10 |
| Ток, А | 0,2 |
