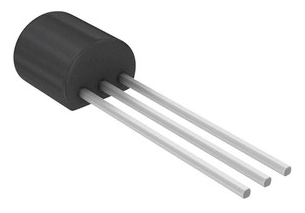

Транзистор 2N2222A ТО-92
У поставщика
У поставщиков
4 943 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:4 943 шт
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,08 |
| от 233 | 7,02 |
| от 466 | 6,12 |
| от 932 | 5,44 |
| от 1 864 | 4,97 |
Описание
Транзистор биполярный NPN 2N2222A от DIOTEC в корпусе SOT-23. Работает с током коллектора до 0,6 А и напряжением до 75 В, частота переключения достигает 300 МГц. Подходит для коммутации нагрузок и усиления сигналов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | биполярные |
| Тип | NPN |
| В упаковке | 3000 |
| Корпус | SOT-23 |
| Тип монтажа | сквозное отверстие |
| Корпус | SOT-23 |
| Время спада | 60 нс |
| Время нарастания | 25 нс |
| Время задержки | 10 нс |
| Время хранения | 225 нс |
| Ток коллектора | 0.6 A |
| Темп. хранения | -55~+150 °C |
| Hfe1 | 100-300 |
| Hfe2 | 40 |
| Коэффициент усиления DC hFE3 | 42 |
| Напряжение эмиттер-база | 6 В |
| Темп. перехода | 150 °C |
| Частота перехода | 300 МГц |
| Напряжение эмиттер-база | 6 В |
| Напряжение коллектор-база | 75 В |
| Напряжение коллектор-база | 75 В |
| Ток отсечки эмиттера | 0.1 мкА |
| Ток отсечки коллектора | 0.01 мкА |
| Напряжение коллектор-эмиттер | 40 В |
| Напряжение коллектор-эмиттер | 40 В |
| Мощн. коллектора | 625 mW |
| Рассеивание коллектора | 300 мВт |
| Ток коллектора непрерывный | 600 мА |
| Ток отсечки коллектора | 0.01 мкА |
| Напряжение пробоя эмиттер-база | 6 В |
| Напр. нас. база-эмиттер | 1.2 В |
| Напряжение пробоя коллектор-база | 75 В |
| Напряжение пробоя коллектор-эмиттер | 40 В |
| Напряжение насыщения коллектор-эмиттер | 0.3 В |
| Термосопротивление переход-среда | 417 °C/Вт |
