шаг: 5.08мм, пров: 2.50мм.кв, 300V, 15A, 4 конт., разъемн. розетка каб. угловая с винт. фиксат., h = 15.00мм, цвет:
У поставщика
ПроизводительDINKLE
У поставщиков
374 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт58,19 ₽
Сумма872,85 ₽
+ доплата 490,00 ₽
В наличии374 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 34 — 53,67 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 872,85 ₽. До заказа без доплаты не хватает 16 427,15 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 872,85 ₽
Описание

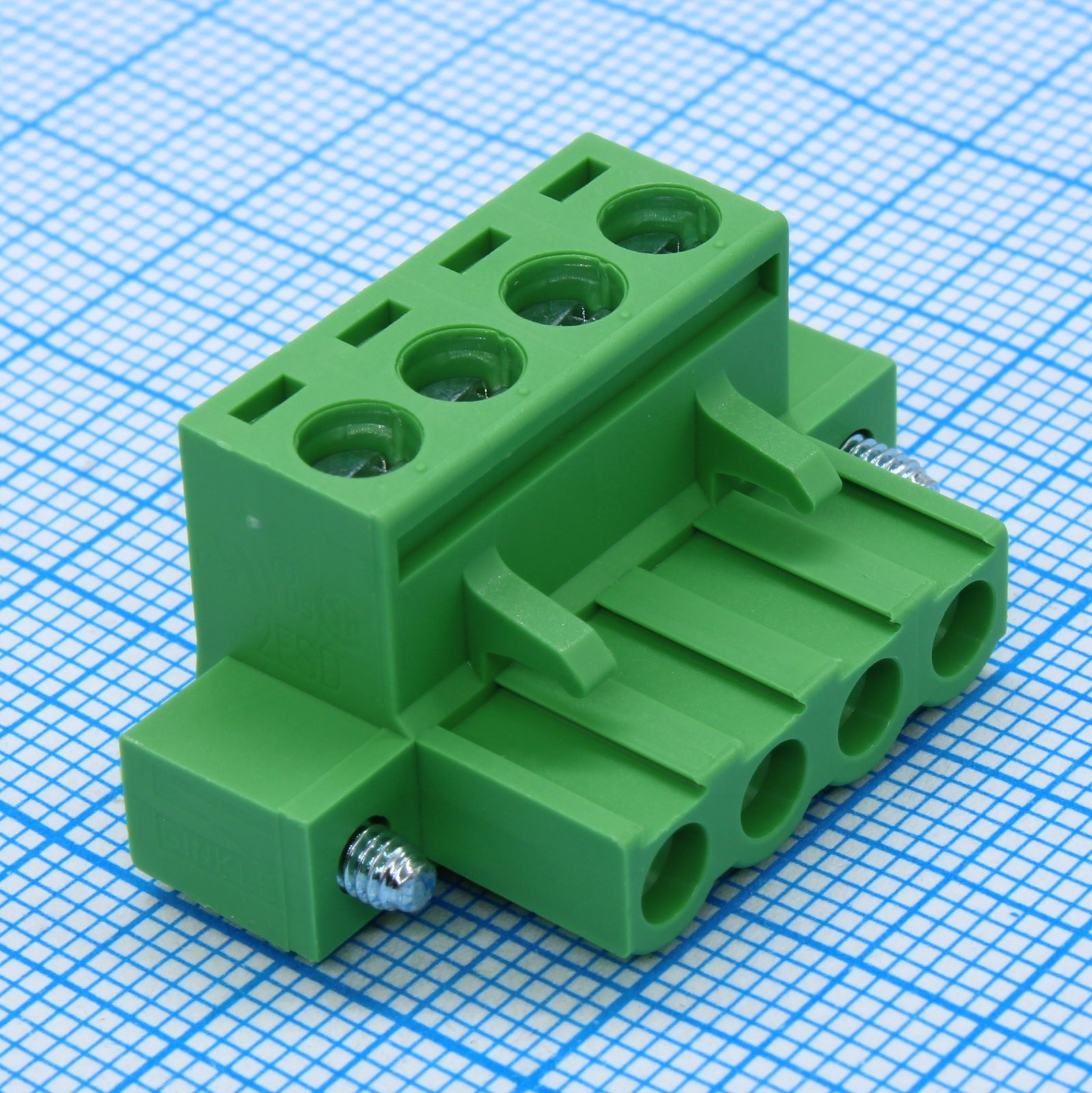

Разъемная угловая розетка DINKLE 2ESDVM-04P для кабельного монтажа. Рассчитана на напряжение до 300 В и ток до 15 А, сечение провода до 2,50 мм². Оснащена 4 контактами и винтовой фиксацией для надежного соединения. Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| Цвет | Green (default) |
| Уровень | Single level |
| Шаг | 5.08mm |
| Ширина | 18mm |
| Высота | 15mm |
| Длина | 30.48mm |
| Серия | 2ESDVM-XXP |
| Категория | PCB Connector - Plug |
| Тип монтажа | THT |
| Сертификаты | UL Recognized, CUL Recognized, VDE Approval |
| Позиции | 4 |
| Описание | PCB Connector - Plug, Screw Connection |
| Артикул | 2ESDVM-04P |
| Тип фиксации | With screw flange |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Vde wire range | 0.2~4mm2(sol)/0.2~2.5mm2(str) |
| Длина зачистки | 7~8mm |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Номин. ток IEC | 18A |
| Ном. напр. IEC | 600V |
| Vde rated current | 18A |
| Номинальное напряжение VDE | 600V |
| Материал проводника | Медный сплав |
| Материал изоляции | PA |
| Сопр. изоляции | >=500MOhm at DC 500V |
| Класс горючести | UL94 V0 |
| Rated voltage ii 2 iec | 600V |
| Rated voltage iii 2 iec | 320V |
| Rated voltage iii 3 iec | 250V |
| Тип упаковки | Bulk (россыпь) |
| Philips screwdriver size | PH1 |
| Slotted screwdriver size | 0.6x3.5mm |
| Two conductors solid max | 1.5mm2 |
| Группа материала изоляции | I |
| Max solid wire awg ul cul | 12AWG |
| Min solid wire awg ul cul | 28AWG |
| Number of positions range | 02P~24P |
| Макс. раб. темп. | 110C |
| Мин. раб. темп. | -40C |
| Plating conductor surface | лужёный |
| Ном. импульсное напряжение II/2 | 4kV |
| Ном. импульсное напряжение III/2 | 4kV |
| Ном. импульсное напряжение III/3 | 4kV |
| Two conductors stranded max | 1.5mm2 |
| Max stranded wire awg ul cul | 12AWG |
| Min stranded wire awg ul cul | 30AWG |
| Rated current ul cul group b | 15A |
| Rated current ul cul group d | 10A |
| Rated voltage ul cul group b | 300V |
| Rated voltage ul cul group d | 300V |
| Ul recognized wire range group b | 28~12AWG |
| Ul recognized wire range group d | 28~12AWG |
| Макс. сечение одножильного | 4mm2 |
| Мин. сечение одножильного | 0.2mm2 |
| Cul recognized wire range group b | 28~12AWG |
| Cul recognized wire range group d | 28~12AWG |
| Two conductors flexible ferrule max | 1mm2 |
| Two conductors flexible ferrule min | 0.5mm2 |
| Ul recognized rated current group b | 15A |
| Ul recognized rated current group d | 10A |
| Ul recognized rated voltage group b | 300V |
| Ul recognized rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm2 |
| Conductor cross section stranded min | 0.2mm2 |
| Cul recognized rated current group b | 15A |
| Cul recognized rated current group d | 10A |
| Cul recognized rated voltage group b | 300V |
| Cul recognized rated voltage group d | 300V |
| Conductor cross section flexible ferrule max | 2.5mm2 |
| Conductor cross section flexible ferrule min | 0.25mm2 |
| Two conductors flexible twin ferrule plastic max | 1mm2 |
| Two conductors flexible twin ferrule plastic min | 0.5mm2 |
| Conductor cross section flexible ferrule plastic max | 2.5mm2 |
| Conductor cross section flexible ferrule plastic min | 0.25mm2 |
