Винтовой соединительный штекер подключаемый 3 контакта шаг 5.08 мм
У поставщика
ПроизводительDINKLE
У поставщиков
56 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт38,08 ₽
Сумма761,60 ₽
+ доплата 490,00 ₽
В наличии56 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 30 — 37,14 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 761,60 ₽. До заказа без доплаты не хватает 16 538,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
20 шт · Склад 13 · 761,60 ₽
Описание

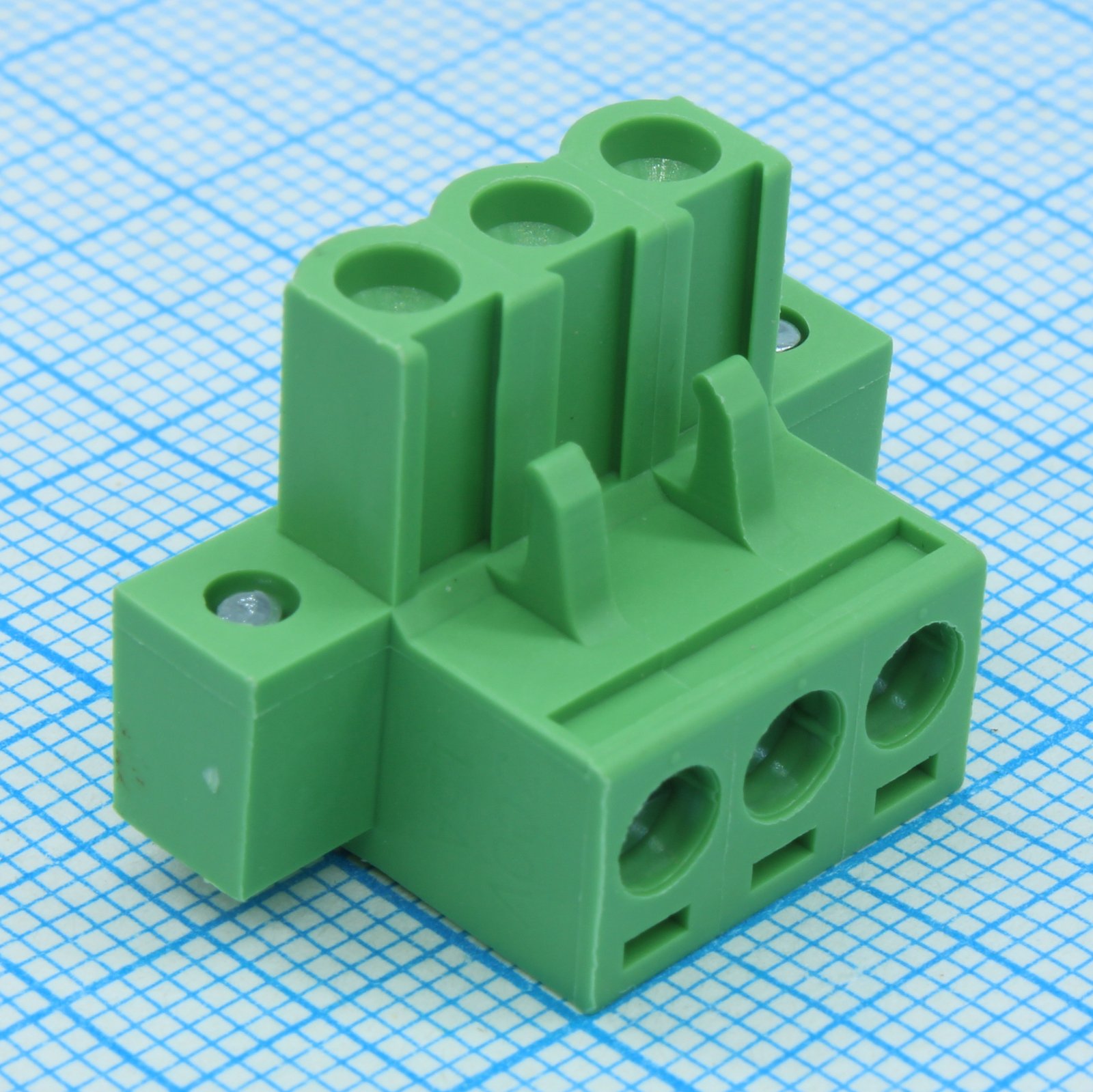

Винтовой соединительный штекер DINKLE 2ESDVM-03P — это подключаемый разъем с 3 контактами и шагом 5.08 мм. Модель рассчитана на надежное винтовое зажатие проводов, поставляется в россыпи. Подходит для сборки разъемных соединений в промышленной автоматике и распределительных щитах.
Технические характеристики
| Цвет | Green (default) |
| Уровень | single |
| Серия | 2ESDVM-XXP |
| Ток, А | 18A (IEC), 15A (UL/CUL Group B), 10A (UL/CUL Group D) |
| Фиксация | With screw flange |
| Корпус | PCB Terminal Block Plug |
| Напряжение, В | 600V (IEC), 300V (UL/CUL Group B/D) |
| Тип монтажа | Plug connector (mates with PCB header) |
| Шаг, мм | 5.08 |
| Ширина, мм | 18 |
| Сертификаты | UL, CUL, VDE |
| Высота, мм | 15 |
| Длина, мм | 25.4 |
| Описание | PCB Connector – Plug, Screw Connection, with screw flange |
| Артикул | 2ESDVM-03P |
| Резьба винта | M2.5 |
| Awg solid max | 12 AWG |
| Awg solid min | 28 AWG |
| Размеры мм | 25.4 x 18 x 15 |
| Awg stranded max | 12 AWG |
| Awg stranded min | 30 AWG |
| Rated torque n m | 0.5 |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Темп. диапазон | -40°C to 110°C |
| Материал проводника | Copper alloy, tin plated |
| Wire solid max mm2 | 4 |
| Wire solid min mm2 | 0.2 |
| Материал изоляции | PA, UL94 V0 |
| Кол-во позиций | 3 |
| Длина зачистки (мм) | 7~8 |
| Сопр. изоляции | ≥500MΩ at DC 500V |
| Номин. импульсное напряжение | 4kV |
| Wire stranded max mm2 | 2.5 |
| Wire stranded min mm2 | 0.2 |
| Wire two solid max mm2 | 1.5 |
| Тип упаковки | Bulk (россыпь) |
| Screwdriver philips size | PH1 |
| Screwdriver slotted size | 0.6x3.5 mm |
| Макс. раб. темп. | 110°C |
| Мин. раб. темп. | -40°C |
| Wire two stranded max mm2 | 1.5 |
| Wire flex ferrule with sleeve max mm2 | 2.5 |
| Wire flex ferrule with sleeve min mm2 | 0.25 |
| Wire flex ferrule without sleeve max mm2 | 2.5 |
| Wire flex ferrule without sleeve min mm2 | 0.25 |
| Wire two flex ferrule without sleeve max mm2 | 1 |
| Wire two flex ferrule without sleeve min mm2 | 0.5 |
| Wire two flex twin ferrule with sleeve max mm2 | 1 |
| Wire two flex twin ferrule with sleeve min mm2 | 0.5 |
