Документация
шаг: 5.08мм, пров: 2.50мм.кв, 300V, 15A, 6 конт., разъемн. розетка каб. угловая, h = 15.00мм, цвет:
У поставщика
ПроизводительDINKLE
У поставщиков
27 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт80,44 ₽
Сумма804,40 ₽
+ доплата 490,00 ₽
В наличии27 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 19 — 78,10 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 804,40 ₽. До заказа без доплаты не хватает 16 495,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 804,40 ₽
Описание

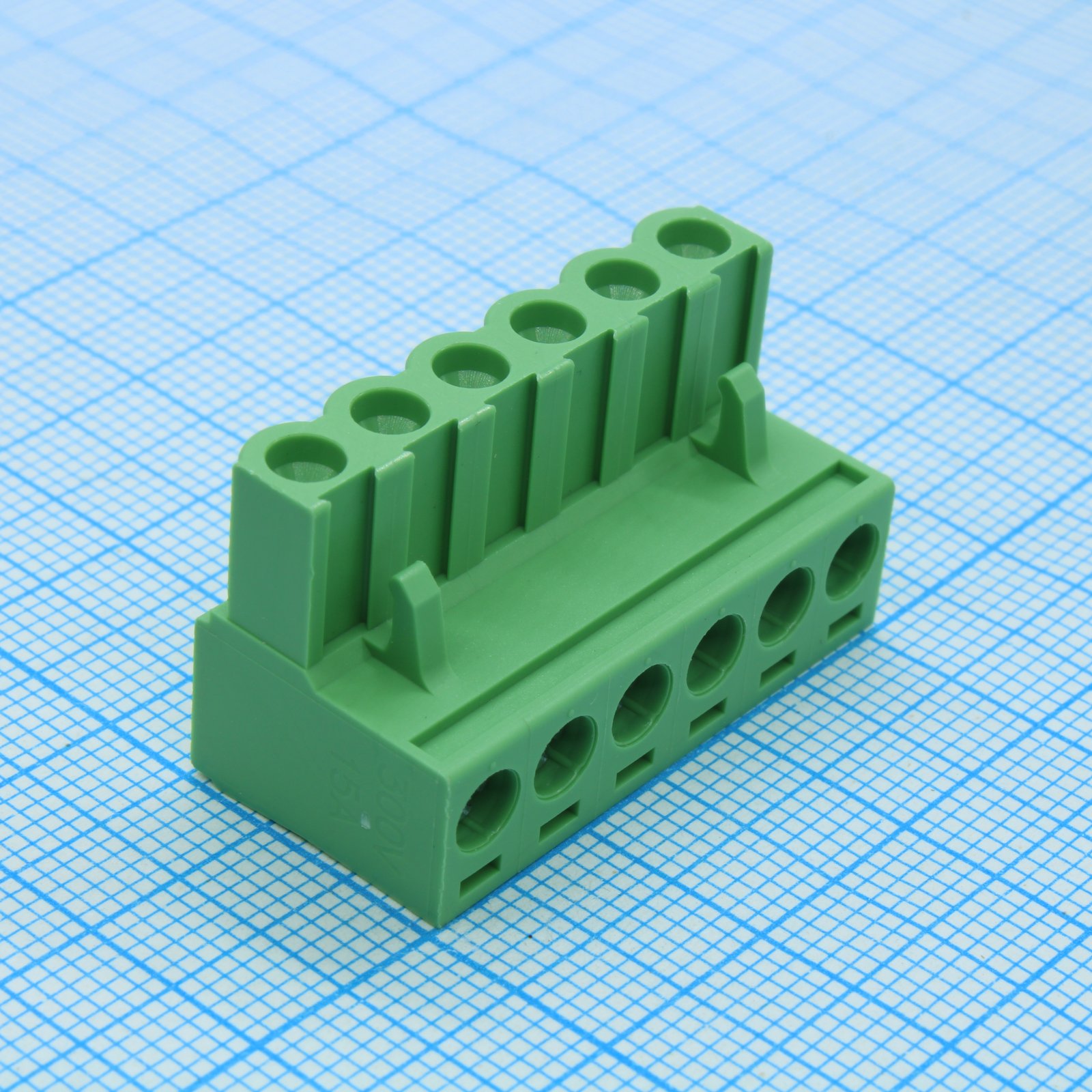

Разъемная угловая розетка DINKLE 2ESDV-06 для кабельного монтажа. Рассчитана на напряжение до 300 В и ток до 15 А, поддерживает провод сечением до 2.5 мм². Шаг контактов 5.08 мм, количество позиций — 6. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Цвет | Зелёный |
| Уровень | Single level |
| Шаг | 5.08mm |
| Ширина | 18mm |
| Высота | 15mm |
| Длина | 30.48mm |
| Серия | 2ESDV-XXP |
| Покрытие | лужёный |
| Категория | PCB Connector - Plug |
| Позиции | 6 |
| Описание | PCB Connector Plug, Screw Connection |
| Артикул | 2ESDV-06 |
| Тип фиксации | Нет |
| Номинальный момент | 0.5N.m |
| Резьба винта | M2.5 |
| Длина зачистки | 7~8mm |
| Метод соединения | винтовое |
| Защита пальцев | Да |
| Номин. ток IEC | 18A |
| Ном. напр. IEC | 600V |
| Материал проводника | Медный сплав |
| Rated voltage ii 2 | 600V |
| Материал изоляции | PA |
| Rated voltage iii 2 | 320V |
| Rated voltage iii 3 | 250V |
| Сопр. изоляции | >=500MOhm at DC 500V |
| Класс горючести | UL94 V0 |
| Back of hand protection | Да |
| Vde approval wire range | 0.2~4mm2(sol)/0.2~2.5mm2(str) |
| Тип упаковки | Bulk (россыпь) |
| Philips screwdriver size | PH1 |
| Slotted screwdriver size | 0.6x3.5mm |
| Группа материала изоляции | I |
| Макс. раб. темп. | 120C |
| Мин. раб. темп. | -40C |
| Ном. импульсное напряжение II/2 | 4kV |
| Vde approval rated current | 18A |
| Vde approval rated voltage | 600V |
| Ном. импульсное напряжение III/2 | 4kV |
| Ном. импульсное напряжение III/3 | 4kV |
| Rated current ul cul group b | 15A |
| Rated current ul cul group d | 10A |
| Rated voltage ul cul group b | 300V |
| Rated voltage ul cul group d | 300V |
| Ul recognized wire range group b | 28~12AWG(sol); 30~12AWG(str) |
| Ul recognized wire range group d | 28~12AWG(sol); 30~12AWG(str) |
| Макс. сечение одножильного | 4mm2 |
| Мин. сечение одножильного | 0.2mm2 |
| Cul recognized wire range group b | 28~12AWG(sol); 30~12AWG(str) |
| Cul recognized wire range group d | 28~12AWG(sol); 30~12AWG(str) |
| Ul recognized rated current group b | 15A |
| Ul recognized rated current group d | 10A |
| Ul recognized rated voltage group b | 300V |
| Ul recognized rated voltage group d | 300V |
| Conductor cross section stranded max | 2.5mm2 |
| Conductor cross section stranded min | 0.2mm2 |
| Cul recognized rated current group b | 15A |
| Cul recognized rated current group d | 10A |
| Cul recognized rated voltage group b | 300V |
| Cul recognized rated voltage group d | 300V |
| Max solid wire connection awg ul cul | 12AWG |
| Min solid wire connection awg ul cul | 28AWG |
| Max stranded wire connection awg ul cul | 12AWG |
| Min stranded wire connection awg ul cul | 30AWG |
| Two conductors same cross section solid max | 1.5mm2 |
| Two conductors same cross section stranded max | 1.5mm2 |
| Conductor cross section flexible max ferrule no sleeve | 2.5mm2 |
| Conductor cross section flexible min ferrule no sleeve | 0.25mm2 |
| Conductor cross section flexible max ferrule with sleeve | 2.5mm2 |
| Conductor cross section flexible min ferrule with sleeve | 0.25mm2 |
| Two conductors same cross section flexible max ferrule no sleeve | 1mm2 |
| Two conductors same cross section flexible min ferrule no sleeve | 0.25mm2 |
| Two conductors same cross section flexible max twin ferrule with sleeve | 1.5mm2 |
| Two conductors same cross section flexible min twin ferrule with sleeve | 0.5mm2 |
