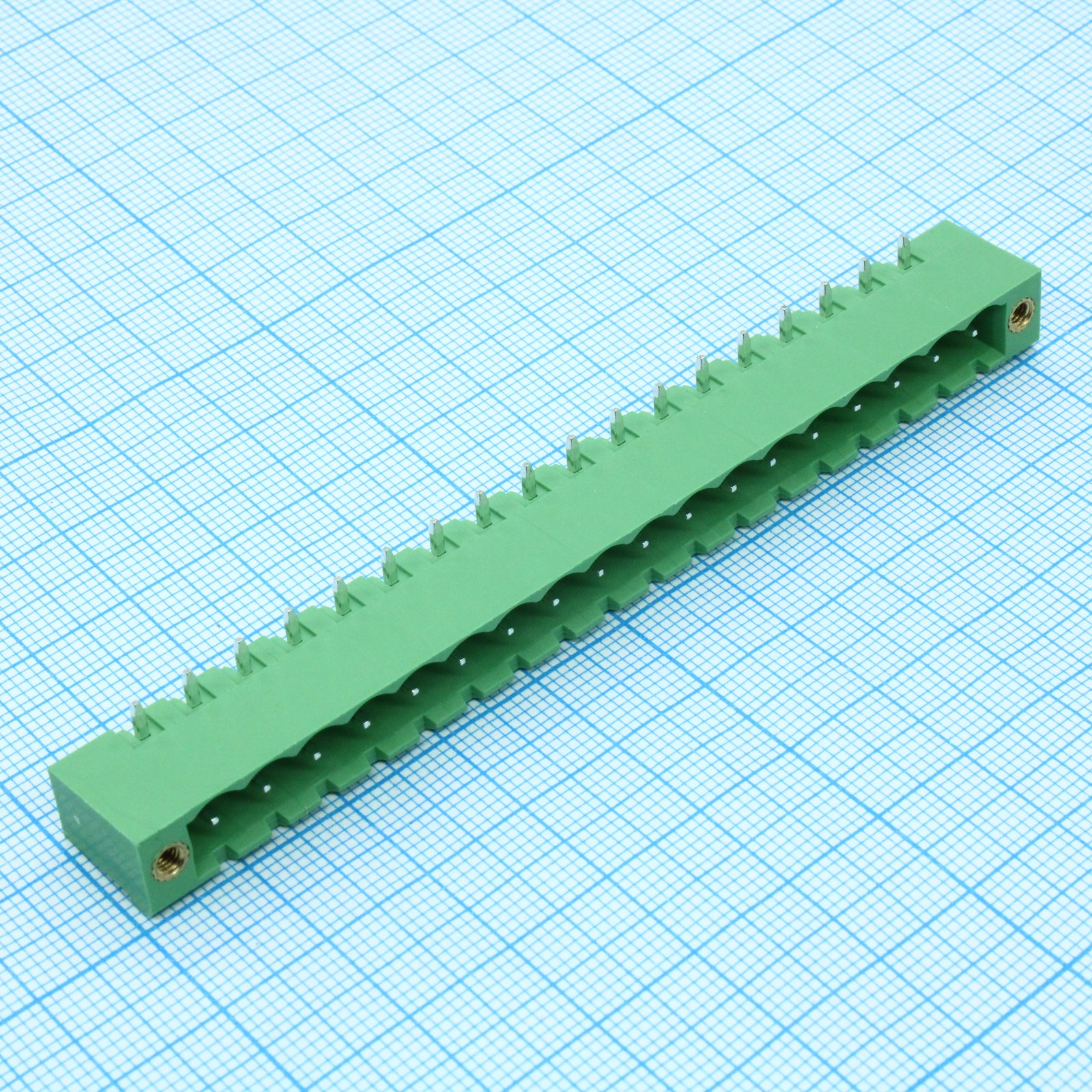

Разъемный клеммный блок на плату серия 2EDGRM шаг 5.08мм 18 контакт(-ов)
У поставщика
ПроизводительDegson
У поставщиков
159 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт92,86 ₽
Сумма928,60 ₽
+ доплата 490,00 ₽
В наличии159 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 91,24 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 928,60 ₽. До заказа без доплаты не хватает 16 371,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 928,60 ₽
Описание
Разъемный клеммный блок на плату от Degson серии 2EDGRM. Шаг 5.08 мм, на 18 контактов. Подходит для надежного соединения проводов в промышленной автоматике и системах управления.
Технические характеристики
| Шаг | 5.08mm |
| Полюса | 18P |
| Шкала | 1:1 |
| Серия | 2EDGRM |
| Ревизия | 1.0 |
| Стандарт | ASME Y14.5-2009 |
| Выступ | THIRD ANGLE PROJECTION |
| Артикул | 2EDGRM-5.0/5.08-XXP-1Y-00A(H) |
| Диапазон шага | 5.0/5.08mm |
| Диапазон полюсов | N=02~22P |
| Варианты цвета | 1.Grey, 2.Blue, 3.Black, 4.Green, 5.Orange, 6.Red, 7.Transparent, 8.Yellow, 9.White |
| Тип монтажа | THT |
| Размер 1-60 | 1.60 |
| Размер 1,70 | 01.70 |
| Размер 2,50 | 2.50 |
| Размер 2,54 | 2.54 |
| Размер 4,00 | 4.00±0.30 |
| Размер 5,00 | 5.00 |
| Dimension 5 08 | 5.08 |
| Размер 7,50 | 7.50 |
| Размер 7,62 | 7.62 |
| Номер чертежа | 2EDGRM-5.0/5.08-XXP-1Y-00A(H) |
| Dimension 11 00 | 11.00 |
| Соответствие RoHS | Да |
| Tolerance 10 30 | ±0.20 |
| Допуск 30–60 | ±0.30 |
| Степень загрязнения | 2 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Допуск 0,1–10 | ±0.15 |
| Допуск 60–100 | ±0.50 |
| Номин. ток IEC | 20A |
| Ном. напр. IEC | 320V |
| Допуск 100–150 | ±0.70 |
| Tolerance 150 200 | ±1.00 |
| Tolerance 200 300 | ±1.30 |
| Tolerance 300 plus | ±2 |
| Категория перенапр. | III |
| Выдерживаемое напряжение | AC1600V/1Min |
| Примечание | 2EDGRM-5.08-18P-14-100ZH |
| Раб. температура | -40°C~+105°C |
| Номин. импульсное напряжение | 4.0KV |
| Тип упаковки | Bulk (россыпь) |
| Dimension 5 00x n plus 1 | 5.00X(N+1) |
| Dimension 5 08x n plus 1 | 5.08x(N+1) |
| Dimension 5 00x n minus 1 | 5.00x(N-1) |
| Dimension 5 08x n minus 1 | 5.08x(N-1) |
| Dimension 5 00x n plus 1 plus 5 00 | 5.00x(N+1)+5.00 |
| Dimension 5 08x n plus 1 plus 5 08 | 5.08x(N+1)+5.08 |
